9.5.5 Hydrostatzug

9.5.5.1 So entfernen Sie den Hydrostatzug

1. Entfernen Sie die Rahmentunnelabdeckung. Siehe
So entfernen Sie die Abdeckungen auf Seite 19 .

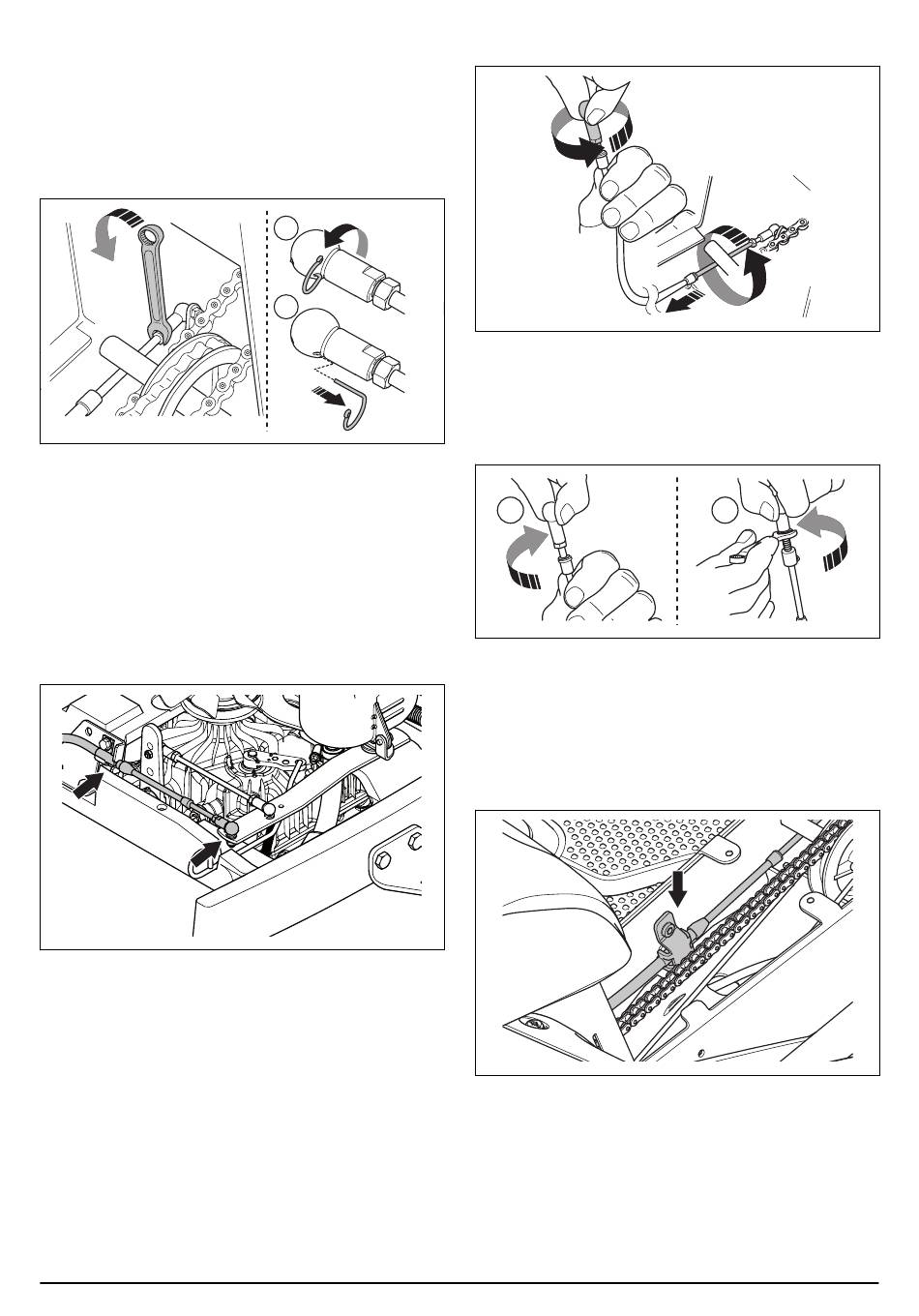

2. Lösen Sie die Sicherungsmutter des vorderen
hydrostatischen Getriebes um eine
Viertelumdrehung.
3. Lösen Sie die Sicherungsfeder (A) und entfernen
Sie die Sicherungsfeder (B).
4. Entfernen Sie die Kabelklemme für das vordere
hydrostatische Getriebe. Die Kabelklemme ist unter
der Rahmentunnelabdeckung angebracht.
5. Nehmen Sie die Getriebehaube ab. Siehe
entfernen Sie die Abdeckungen auf Seite 19 .
6. Entfernen Sie die Sicherungsfeder und das
Kugelgelenk am hinteren Hydrostatzug vom Arm.
Entfernen Sie die hintere Klemme.
7. Heben Sie das vordere Kugelgelenk an und ziehen
Sie das Zugseil heraus.
8. Heben Sie den Hydrostatzug und das Kugelgelenk
heraus.
1592 - 002 - 11.02.2021
A
B
So
9. Lösen Sie die beiden Kugelgelenke vom
Hydrostatzug.
10. Ziehen Sie den Hydrostatzug heraus.

9.5.5.2 So bauen Sie den Hydrostatzug zusammen

1. Befestigen Sie das vordere Verbindungsgelenk am
neuen Hydrostatzug (A) und ziehen Sie die
Kontermutter (B) an.
A
2. Schieben Sie den neuen Seilzug auf demselben
Verlegungsweg wie beim alten Seilzug durch den
Rahmen.
3. Drücken Sie die Ummantelung in die vordere
Befestigung unter der Rahmentunnelabdeckung.
4. Befestigen Sie die vordere Zugklemme für das
hydrostatische Getriebe.
5. Drücken Sie das Kugelgelenk auf seinen Halter und
befestigen Sie die Sicherungsfeder.
B
Reparaturanweisungen - 35
