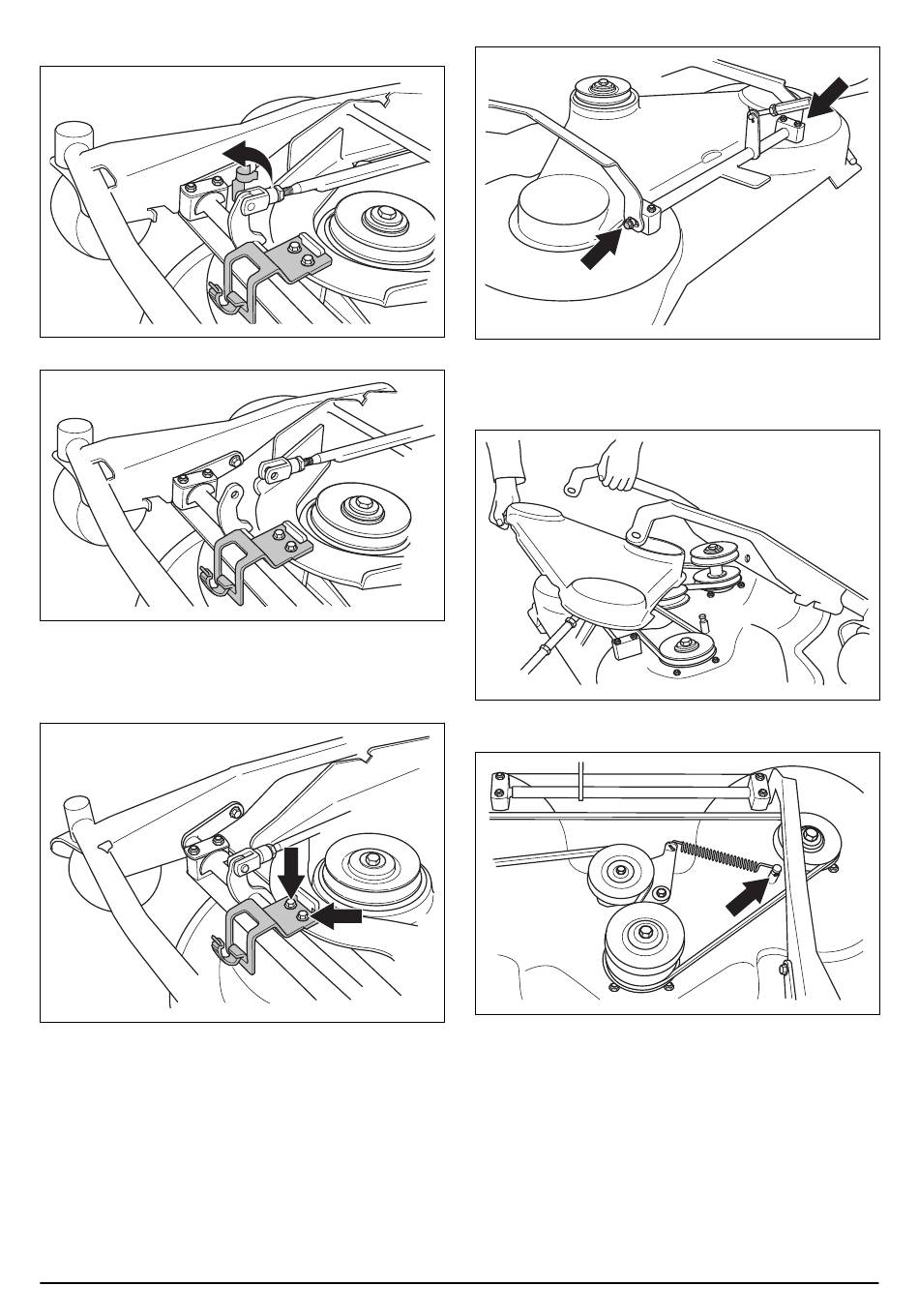

3. Heben Sie die Verriegelung an der
Spurstangenschraube an.
4. Entfernen Sie die Spurstangenschraube.
5. Entfernen Sie die Schraube für den
Mähdeckrahmen.
6. Entfernen Sie die Verriegelung und nehmen Sie den
Mähdeckrahmen heraus.
420 - 002 - 22.03.2018
7. Entfernen Sie die 2 Schrauben am Mähdeckrahmen.
8. Lösen Sie die Schrauben an der
Schneidwerkabdeckung. Heben Sie den
Mähdeckrahmen an und nehmen Sie die
Schneidwerkabdeckung heraus.
9. Lösen Sie die Spannfeder und ziehen Sie den
Riemen ab.
10. Zusammenbau in umgekehrter Reihenfolge.
