8.1 Schaltpläne
L N
PE
PE
1 2 3 4
T2
160 ˚
1

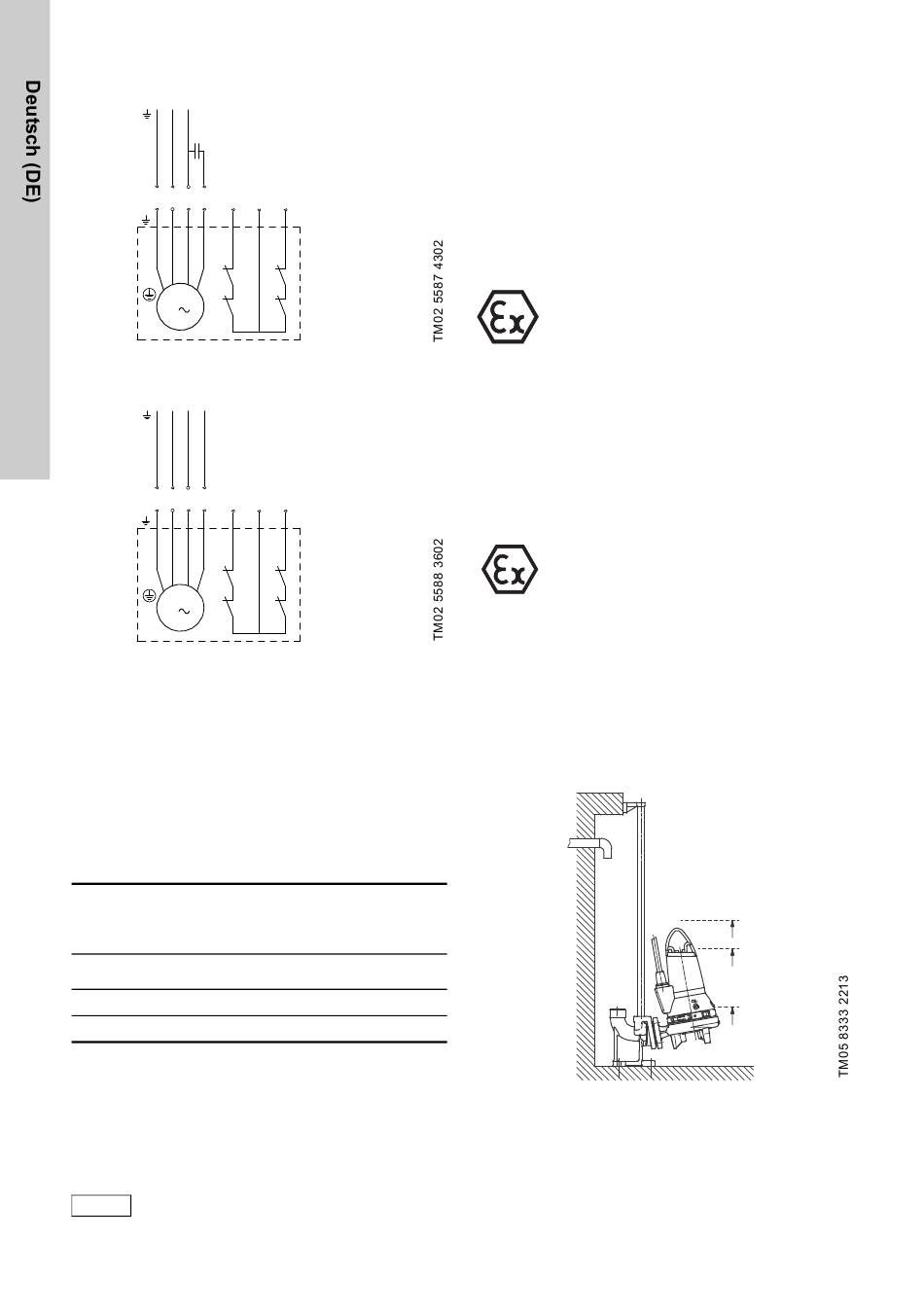

Abb. 4 Schaltplan für einphasige Pumpen
L1 L2 L3
PE
PE
1 2 3 4
T2
˚
170
3
Abb. 5 Schaltplan für dreiphasige Pumpen

8.2 Schaltkasten CU 100

Der Schaltkasten CU 100 verfügt über einen Motor-
schutzschalter und ist mit einem Niveauschalter mit
Kabel lieferbar.
Einphasige Pumpen
An den Schaltkasten ist ein Betriebskondensator
anzuschließen.
Die erforderliche Größe der Kondensatoren ist der
nachfolgenden Tabelle zu entnehmen.
CS,
Pumpen-
Anlaufkonden-
typ
sator
[kW] [μF]
0,9 und 1,2 150
1,5 150
Ein- und Ausschaltniveaus
Der Niveauabstand zwischen dem Ein- und
Ausschalten der Pumpe kann durch Verkürzen/
Verlängern der freien Kabellänge verändert werden.
Lange freie Kabellänge = großer Schaltabstand
Kurze freie Kabellänge = kleiner Schaltabstand.
Die beiden nachfolgend aufgeführten
Hinweis
Punkte müssen beachtet werden.
14
5 6
T1 T3
C 150 ˚ C
5 6
T1 T3
˚
C 150 C
CR,
Betriebskon-
densator
[V] [μF] [V]
230 30 450
230 40 450
• Um Vibrationen und das Ansaugen von Luft zu
verhindern, ist der Niveauschalter zum Aus-
schalten so zu installieren, dass die Pumpe
abgeschaltet wird, bevor der Füllstand die obere
Kante des Spannbands erreicht.
• Der Niveauschalter zum Einschalten ist so zu
installieren, dass die Pumpe beim gewünschten
Niveau einschaltet. Das Einschaltniveau ist
jedoch immer so zu wählen, dass die Pumpe ein-
geschaltet wird, bevor der Füllstand die untere
Zulaufleitung zum Schacht erreicht.
Warnung
Der Schaltkasten CU 100 darf nicht für
Ex-Anwendungen eingesetzt werden.
Siehe Abschnitt
8.3 Pumpensteuerungen.
Warnung
Die Pumpe darf niemals trocken laufen.
Ein zusätzlicher Niveauschalter muss
installiert werden, der die Pumpe
abschaltet, falls der Niveauschalter
zum Abschalten der Pumpe nicht funk-
tioniert. Siehe Abb. 6.
Die Pumpe muss abschalten, wenn der
Füllstand die obere Kante des Spann-
bands an der Pumpe erreicht.
Schwimmerschalter, die in explosions-
gefährdeter Umgebung eingesetzt wer-
den, müssen für diesen Verwendungs-
zweck zugelassen sein.
Um die besondere Sicherheit des
Stromkreises zu gewährleisten, dürfen
die Schwimmerschalter nur über eine
eigensichere Barriere an die Grundfos
Pumpensteuerung DC/DCD oder
LC/LCD 108 angeschlossen werden.
Abb. 6 Ein- und Ausschaltniveaus
Alarm
EIN
AUS
