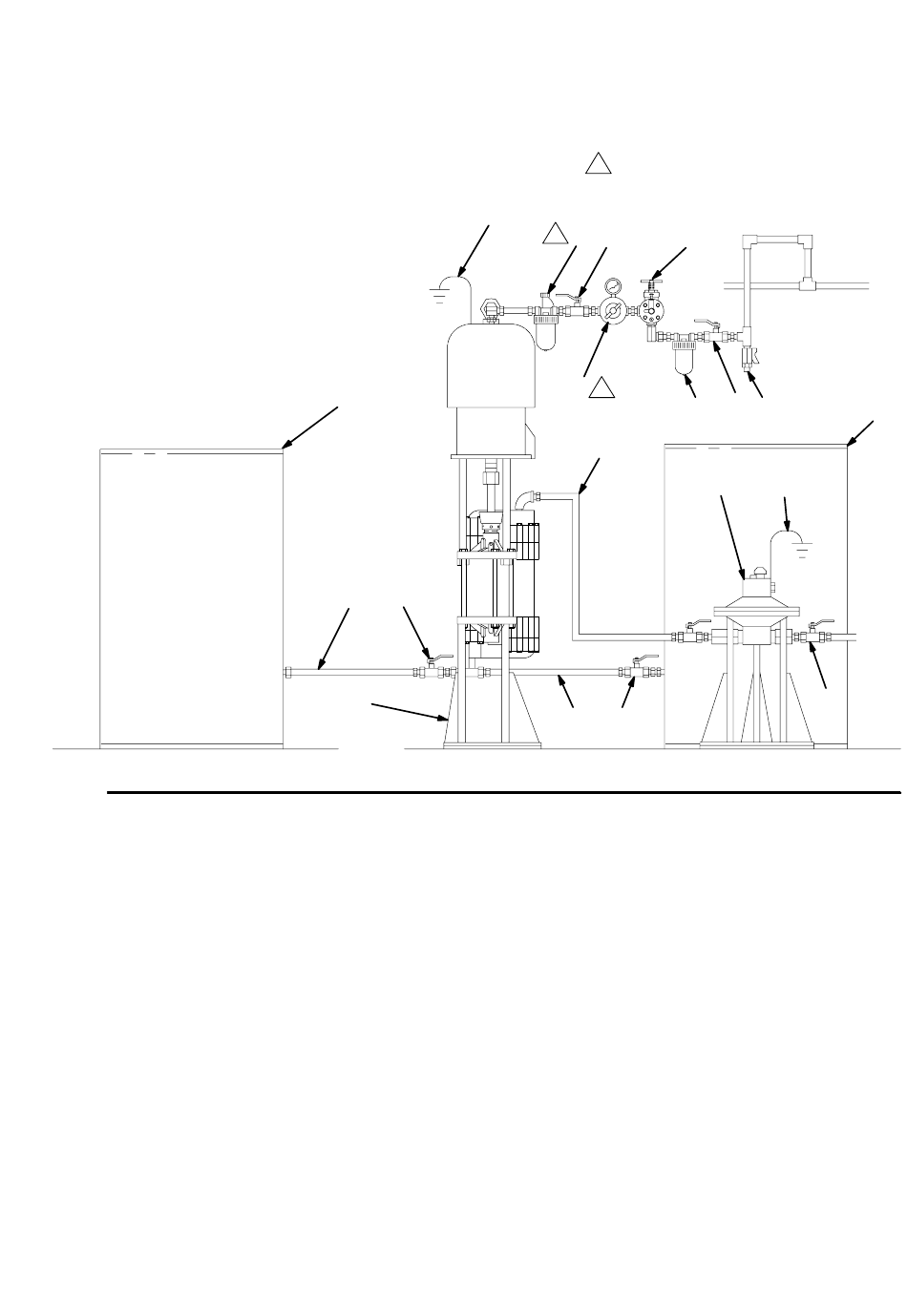

Installation (Druckluft-Pumpen)
LEGENDE
A
Pumpenständer (Teile-Nr. 218- -742) (Zubehör)
B
Druckausgleichbehälter (Teile-Nr. 218- -509 oder 218- -510)
C
Rohr mit 2 Zoll Durchmesser
D
Hauptstrom-Material-Startventil
E
Materialzufuhrleitung
F
Mischtank
G
Trockenlaufsicherungsventil
H
Luftöler
J
Luftregler und Manometer
K
Luftfilter
L
Lufthahn mit Entlastungsbohrung
W
Entlüftungsventil
Y
Erdungskabel
Abb. 3
Y
F
E
D
A
Luft-Zubehörgeräte nicht direkt auf den Lufteinlaß
der Pumpe hängen. Eine Halterung vorsehen, an
1
der die Zubehörteile befestigt werden können.
H
L
G
1
J
1
K
C
B
E
D
L
W
F
Y
D
01406
307- -678
