Graco HIGH-FLO 218-511 Betriebsanleitung Seite 29

NORMALSTAHL-PUMPEN
Modell 218- -513, Serie C, Übersetzungsverhältnis 6:1
Modell 218- -521, Serie C, Übersetzungsverhältnis 4:1
Modell 218- -528, Serie C, Übersetzungsverhältnis 3:1
Pos. Teile-
Nr. Nr. Bezeichnung
101 220- -106 MOTOR, King
Teile: siehe Betriebsanleitung 307- -741
102 218- -515 UNTERPUMPE
für Modell 218- -513; siehe Seite 32
218- -523 UNTERPUMPE
für Modell 218- -521; siehe Seite 34
218- -530 UNTERPUMPE
für Modell 218- -528; siehe Seite 36
103 180- -486 VERBINDUNGSSTANGE; 323 mm
104 101- -712 SICHERUNGSMUTTER
105 184- -129 KUPPLUNG
106 186- -925 KUPPLUNGSMUTTER
ELEKTROPOLIERTE EDELSTAHL-PUMPEN
Modell 218- -514, Serie C, Übersetzungsverhältnis 6:1
Modell 218- -522, Serie C, Übersetzungsverhältnis 4:1
Modell 239- -812, Serie A, Übersetzungsverhältnis 4:1
Modell 218- -529, Serie C, Übersetzungsverhältnis 3:1
Pos. Teile-
Nr. Nr. Bezeichnung
101 220- -106 MOTOR, King (dargestellt)
Teile: siehe Betriebsanleitung 307- -741
235- -525 MOTOR, King (nicht dargestellt)
nur bei Modell 239- -812 verwendet;
Teile: siehe Betriebsanleitung 307- -741
102 218- -516 UNTERPUMPE
für Modell 218- -514; siehe Seite 32
218- -524 UNTERPUMPE
für Modell 218- -522; siehe Seite 34
239- -813 UNTERPUMPE
für Modell 239- -812; siehe Seite 34
218- -531 UNTERPUMPE
für Modell 218- -529; siehe Seite 36
103 180- -487 VERBINDUNGSSTANGE; 323 mm
104 102- -216 SICHERUNGSMUTTER
105 184- -129 KUPPLUNG
106 186- -925 KUPPLUNGSMUTTER
Teile (King-Pumpen)
Stück
1
1
1
1
3
3
2
1
Stück
1
1
1
1
1
1
3
3
2
1
Kupplungsbacken-Satz 222- -649
Bei den High-Flo Normalstahl-Unterpumpen ab Serie G
sowie den Edelstahl-Unterpumpen ab der Serie H werden
neuartige Kupplungen (105), Muttern (106) und Stangen
verwendet (siehe Pos. 32 auf Seite 32, 34, und 36). Die in
älteren Serien verwendeten Muttern und Kupplungen passen
nicht auf die neue Stange und sind nicht mehr verfügbar.
Zum Auswechseln einer älteren Stange, Kupplung oder
Kupplungsmutter ist der gesamte Kupplungsbacken-Satz
222--649 zu bestellen.

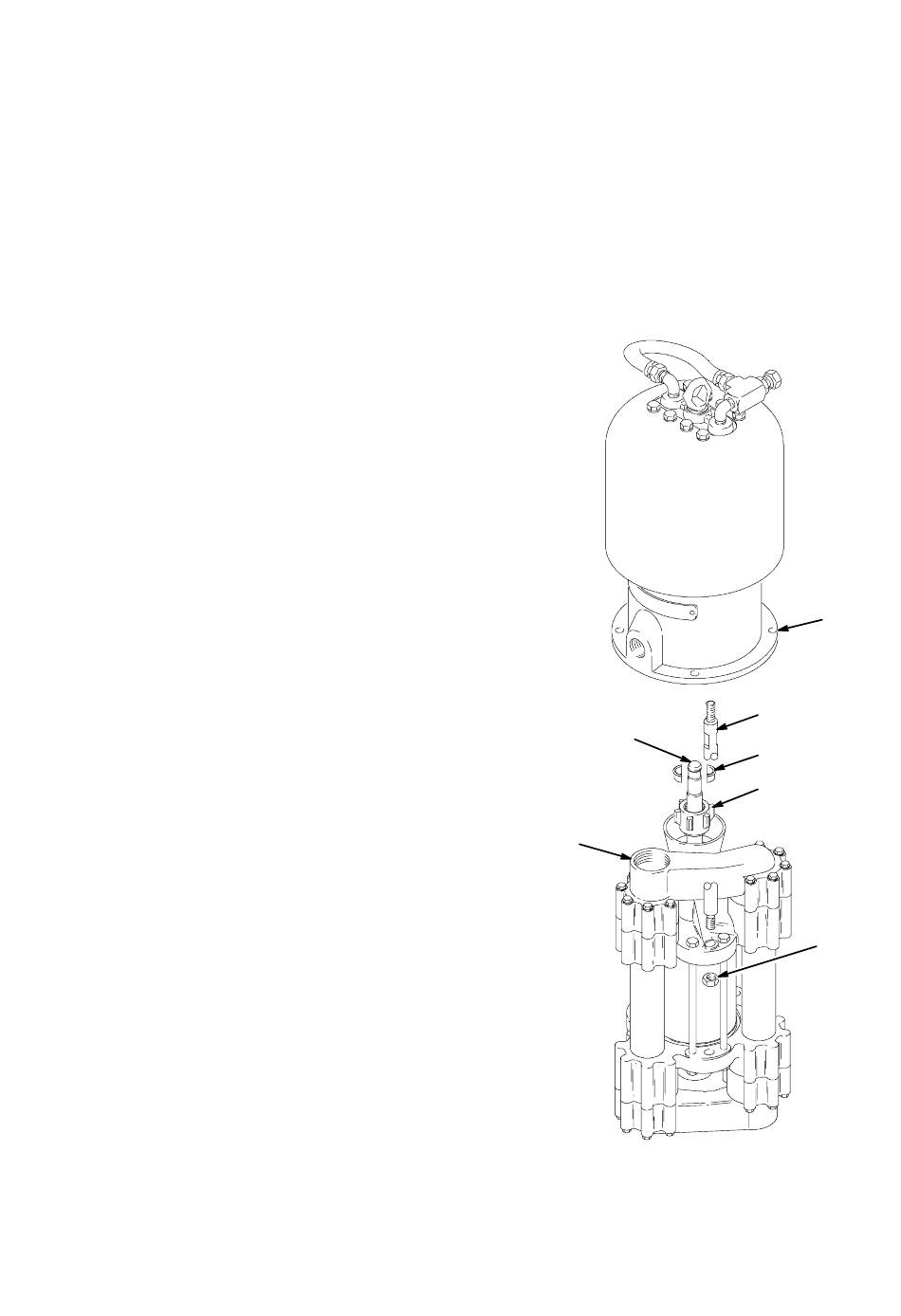

Modell 218- - 514 dargestellt
32
(siehe Seiten 32, 34
und 36)
102
101
103
105
106
104
01420
307- -678 29
