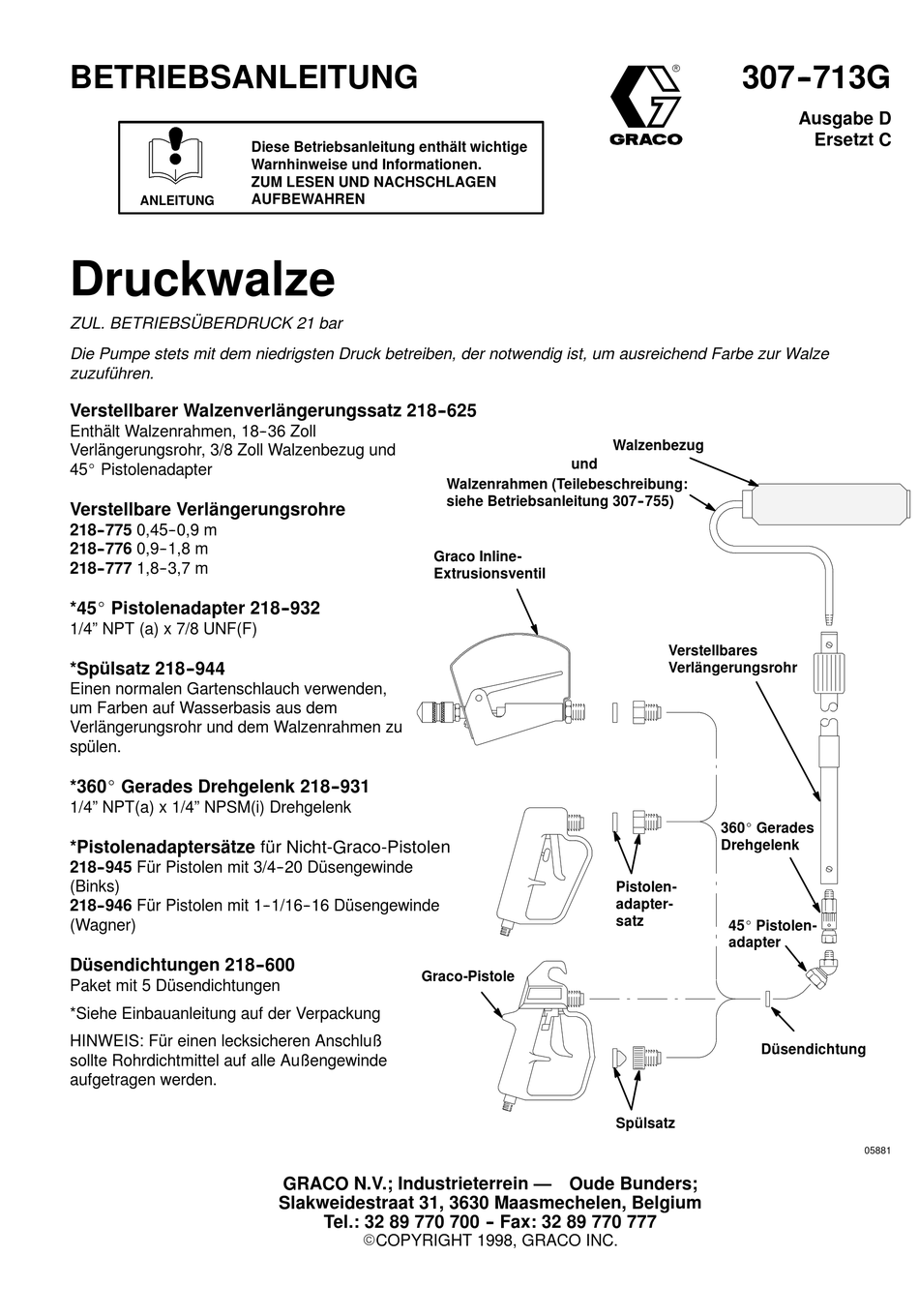

Druckwalze
BETRIEBSANLEITUNG
ANLEITUNG
Druckwalze
ZUL. BETRIEBSÜBERDRUCK 21 bar
Die Pumpe stets mit dem niedrigsten Druck betreiben, der notwendig ist, um ausreichend Farbe zur Walze
zuzuführen.
Verstellbarer Walzenverlängerungssatz 218- -625
Enthält Walzenrahmen, 18--36 Zoll
Verlängerungsrohr, 3/8 Zoll Walzenbezug und
45E Pistolenadapter
Verstellbare Verlängerungsrohre
218- -775 0,45--0,9 m
218- -776 0,9--1,8 m
218- -777 1,8--3,7 m
*45E Pistolenadapter 218- -932
1/4" NPT (a) x 7/8 UNF(F)
*Spülsatz 218- -944
Einen normalen Gartenschlauch verwenden,
um Farben auf Wasserbasis aus dem
Verlängerungsrohr und dem Walzenrahmen zu
spülen.
*360E Gerades Drehgelenk 218- -931
1/4" NPT(a) x 1/4" NPSM(i) Drehgelenk
*Pistolenadaptersätze für Nicht-Graco-Pistolen
218- -945 Für Pistolen mit 3/4--20 Düsengewinde
(Binks)
218- -946 Für Pistolen mit 1--1/16--16 Düsengewinde
(Wagner)
Düsendichtungen 218- -600
Paket mit 5 Düsendichtungen
*Siehe Einbauanleitung auf der Verpackung
HINWEIS: Für einen lecksicheren Anschluß
sollte Rohrdichtmittel auf alle Außengewinde
aufgetragen werden.
Diese Betriebsanleitung enthält wichtige
Warnhinweise und Informationen.
ZUM LESEN UND NACHSCHLAGEN
AUFBEWAHREN
Graco-Pistole
GRACO N.V.; Industrieterrein — Oude Bunders;
Slakweidestraat 31, 3630 Maasmechelen, Belgium
Tel.: 32 89 770 700 - - Fax: 32 89 770 777
.COPYRIGHT 1998, GRACO INC.
und
Walzenrahmen (Teilebeschreibung:
siehe Betriebsanleitung 307- -755)
Graco Inline-
Extrusionsventil
307- -713G
Walzenbezug
Verstellbares
Verlängerungsrohr
360E Gerades
Drehgelenk
Pistolen-
adapter-
satz
45E Pistolen-
adapter
Düsendichtung
Spülsatz
Ausgabe D
Ersetzt C
05881
