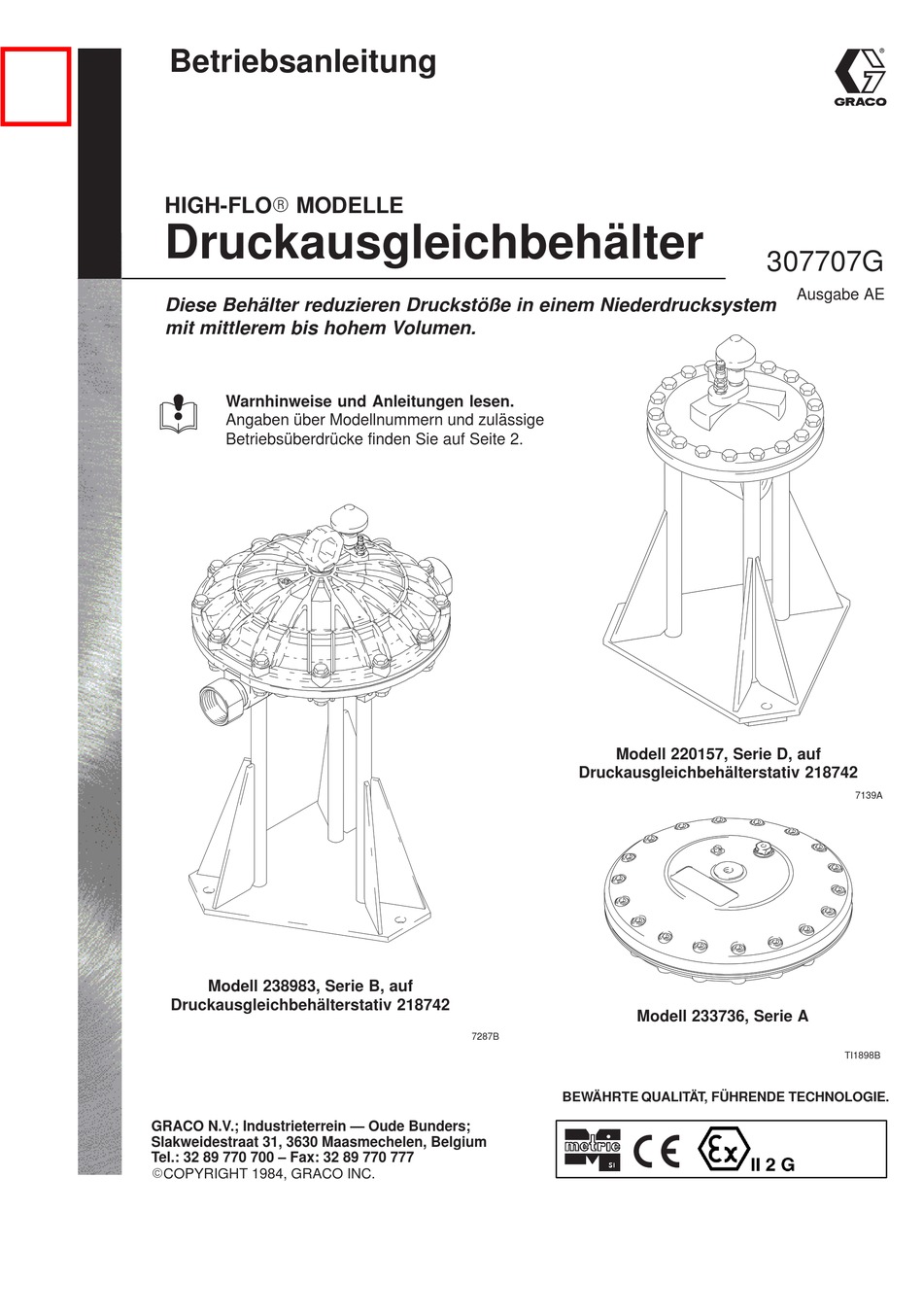

Betriebsanleitung
HIGH-FLOR MODELLE
Druckausgleichbehälter
Diese Behälter reduzieren Druckstöße in einem Niederdrucksystem
mit mittlerem bis hohem Volumen.
Warnhinweise und Anleitungen lesen.
Angaben über Modellnummern und zulässige
Betriebsüberdrücke finden Sie auf Seite 2.
Modell 238983, Serie B, auf
Druckausgleichbehälterstativ 218742
GRACO N.V.; Industrieterrein — Oude Bunders;
Slakweidestraat 31, 3630 Maasmechelen, Belgium
Tel.: 32 89 770 700 – Fax: 32 89 770 777
ECOPYRIGHT 1984, GRACO INC.
Modell 220157, Serie D, auf
Druckausgleichbehälterstativ 218742
Modell 233736, Serie A
7287B
BEWÄHRTE QUALITÄT, FÜHRENDE TECHNOLOGIE.
307707G
Ausgabe AE
7139A
TI1898B
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Graco HIGH-FLO 238983
Inhaltszusammenfassung für Graco HIGH-FLO 238983
- Seite 1 Modell 238983, Serie B, auf Druckausgleichbehälterstativ 218742 Modell 233736, Serie A 7287B TI1898B BEWÄHRTE QUALITÄT, FÜHRENDE TECHNOLOGIE. GRACO N.V.; Industrieterrein — Oude Bunders; Slakweidestraat 31, 3630 Maasmechelen, Belgium Tel.: 32 89 770 700 – Fax: 32 89 770 777 ECOPYRIGHT 1984, GRACO INC.
-
Seite 2: Liste Der Modelle
Inhaltsverzeichnis Sicherheitshinweise ........Teilezeichnung und Teileliste Installation Modell 218509 . - Seite 3 D Dieses Gerät darf nur von geschultem Personal verwendet werden. D Alle Handbücher, Warnschilder und Etiketten vor Inbetriebnahme des Geräts lesen. D Das Gerät nur für den vorgegebenen Zweck benutzen. Bei Fragen dazu den Graco-Händler kontaktieren. D Gerät nicht verändern oder modifizieren. Nur Original-Ersatzteile und Zubehör von Graco verwenden.
- Seite 4 D Stets Schutzbrille, Handschuhe, Schutzkleidung und Atemgerät gemäß den Empfehlungen des Material- und Lösungsmittelherstellers tragen. D Die mit diesem Gerät zu verwendenden reaktiven Chemikalien werden von Graco weder hergestellt noch vertrieben. Daher übernimmt Graco auch keine Verantwortung für Verluste, Sachbeschädigungen, Kosten oder Ansprüche (direkte oder indirekte), die sich aus der Verwendung solcher Chemikalien ergeben.
-
Seite 5: Installation
Installation Alle Modelle D Zu spritzender Gegenstand: Gemäß den örtlichen Erdung Vorschriften erden. Den Behälter und die restlichen Geräte im System erden. D Materialbehälter: Gemäß den örtlichen Vorschriften Siehe Abschnitt Brand- und Explosionsgefahr auf Seite 4. erden. Die beim Durchfluß des Spritzmaterials durch Pumpe und Schlauch erzeugte statische Elektrizität wird durch eine kor- D Alle zum Spülen verwendeten Eimer müssen Gemäß... - Seite 6 Die richtige Wahl der Schlauchlänge ist für eine optimale Leistung des Systems sehr wichtig. Sollten Sie dabei Hilfe benötigen, kontaktieren Sie bitte Ihren Graco-Händler. Zu Den Winkel (J) mit einem Schraubenschlüssel drehen, Erzielung einer guten Förderleistung verwenden sollten die um ihn an den Vorsprüngen am Druckausgleichbehälter...
- Seite 7 Separat zu bestellen. HINWEIS: Diese Installation ist nur ein Beispiel für die Auswahl und Installation einer Pumpe. Es handelt sich dabei nicht um ein fixes Systemdesign. Ihr Graco- Händler hilft Ihnen gerne bei der Zusammenstellung eines auf Ihre individuellen Anforderungen abge- stimmten Systems.
- Seite 8 Separat zu bestellen. HINWEIS: Diese Installation ist nur ein Beispiel für die Auswahl und Installation einer Pumpe. Es handelt sich dabei nicht um ein fixes Systemdesign. Ihr Graco- Händler hilft Ihnen gerne bei der Zusammenstellung eines auf Ihre individuellen Anfor- derungen abgestimmten Systems.
-
Seite 9: Betrieb
Betrieb Alle Modelle Ein Metallteil der Pistole fest gegen einen geerdeten Druckentlastung Metalleimer drücken und die Pistole abziehen, um den Materialdruck zu entlasten. WARNUNG Um die Gefahr einer Verletzung durch verspritztes Den Druckentlastungshahn (erforderlich in diesem Material oder bewegliche Teile zu verringern, sind System) öffnen und einen Eimer zum Auffangen des stets die Schritte im Abschnitt Druckentlastung abgelassenen Materials bereithalten. - Seite 10 Betrieb Modelle 238983, 238984, 238985, 238986, 238987, 238988, 218509 und 220157 Bis zu einem Beaufschlagungsdruck von 0,84 MPa WARNUNG (8,4 bar) kann Druckluft oder Stickstoff aus der Flasche verwendet werden. Bei höheren Drücken darf nur Stick- D Immer die Druckentlastung auf Seite 9 ausführen, stoff verwendet werden.
- Seite 11 Betrieb Modelle 238983, 238984, 238985, 238986, 238987, 238988, 218509 und 220157 Überdruckventilkappe Abbildung: Modell 218509 Einzugsventilkappe Einzugsventil 7142B Abb. 5 307707...
- Seite 12 Betrieb Modell 233736 Luftdruck im Behälter entlasten WARNUNG Zum manuellen Entlasten des Luftdrucks im Behälter den Stopfen (11) herausdrehen. D Immer die Druckentlastung auf Seite 9 ausführen, bevor der Druckausgleichbehälter – aus welchem Behälter mit Flüssigkeit füllen Grund auch immer – abgenommen wird. Druckausgleichbehälter wie links beschrieben mit Luft D Vor jeder Verwendung alle materialführenden füllen.
-
Seite 13: Fehlersuche
Membrane verwendet auf die Haut zu vermeiden, stets die Schritte im Abschnitt werden. Verwenden Sie nur original Graco-Ersatzteile. Bei Druckentlastung auf Seite 9 ausführen, bevor der Druck- anderen Materialien besteht die Gefahr, daß sie dem im ausgleichbehälter überprüft oder gewartet oder aus dem... - Seite 14 Service (Modelle 218509 und 220157) Einbau Membranen- und Dichtungsreparatursatz einbauen Alle Gehäuseflansch-Flächen und Dichtflächen an den O-Ringen vorsichtig und gründlich reinigen. Für den Membranen- und Dichtungsreparatursätze stehen zur Auftrag der speziellen Dichtungsfugenmasse (38) eine Verfügung und können mit folgenden Angaben separat Fläche bis mindestens 12 mm in den O-Ring-Durch- bestellt werden: messer am oberen Luftgehäuse (7) reinigen.
- Seite 15 Service (Modelle 238983, 238984, 238985, 238986, 238987, 238988 Einbau Membranen-Reparatursatz installieren Der Membranen- und Dichtungsreparatursatz 248079 kann Alle Gehäuseflansch-Flächen und Membran- separat bestellt werden. Dichtflächen vorsichtig und gründlich reinigen. WARNUNG Die Membrane (7a, b) auf das untere Flüssigkeits- Die auf Seite 9 beschriebene Druckentlastung gehäuse (1) legen, so daß...
- Seite 16 Service (Modell 233736) Einbau Reparatur der Membrane WARNUNG Alle Gehäuseflansch-Flächen und Membran- Dichtflächen vorsichtig und gründlich reinigen. Die auf Seite 9 beschriebene Druckentlastung aus- führen, bevor der Druckausgleichbehälter überprüft oder Gewindedichtmittel auf die Schraube (10) auftragen. gewartet oder aus dem System ausgebaut wird. Alle Die luftseitige Platte (6), die Membran (7), die flüssig- Material- und Gasdrücke müssen vor der Durchführung keitsseitige Platte (5) und die Schraube (10) wie in der...
- Seite 17 Teile Modell 218509, Serie E Normalstahl, Einlaß-/Auslaßöffnung: 2” NPT(i) Detailansicht Siehe Detail- 7143A ansicht 1 Mit 63 bis 73 N.m festziehen. Vor dem Zusammenbauen Gewindedichtmittel und Gewindeband auf das Rohrgewinde auftragen. 7138b Pos. Teile- Pos. Teile- Bezeichnung Stück Bezeichnung Stück 218799 REPARATURSATZ, 180942...
- Seite 18 Teile Modell 220157, Serie E elektropolierter Edelstahl, Einlaßöffnung: 1” NPT(i), Auslaßöffnung; 1,25” NPT(i) Detailansicht 7143A Siehe Detail- ansicht 1 Mit 63 bis 73 N.m festziehen. 7137C Vor dem Zusammenbauen Gewindedichtmittel und Gewindeband auf das Rohrgewinde auftragen. Pos. Teile- Pos. Teile- Bezeichnung Stück Bezeichnung...
- Seite 19 Vor dem Zusammenbauen Gewinde- Mit 68 bis 81 N.m festziehen. dichtmittel und Gewindeband auf das Rohrgewinde auftragen. Mit 136 bis 149 N.m festziehen. Normabweichendes Gewinde. Nur Vor dem Zusammenbauen Fett von Graco zugelassene Fittinge ver- auf den O-Ring auftragen. wenden. 307707...
- Seite 20 Teile Modell 233736, Serie A Edelstahl, Luftanschlußöffnung: 1/4 BSPP(i), Materialanschluß: 3/4 BSPP(i) Pos. Teile- Bezeichnung Stück 198776 MATERIALDECKEL; Edelstahl 198775 LUFTDECKEL; Aluminiumguß 198779 MEMBRANSCHEIBE, flüssigkeitsseitig 198778 MEMBRANSCHEIBE, luftseitig 198777 MEMBRAN; PTFE 117033 SCHRAUBE; M10 607718 SCHEIBE 116899 SCHRAUBE 116901 STOPFEN, Sechskantkopf 116902 STOPFEN 116343...
-
Seite 21: Maßstabszeichnungen
Maßstabszeichnungen 334 mm 268 mm 1–11,5 NPT(i) Materialeinlaß 2–11,5 NPT(i) Materialöffnung, (Diese Öffnung besitzt Einlaß/Auslaß ein Rückschlagventil) 2–11,5 NPT(i) Materialöffnung, Einlaß/Auslaß 1,25–11,5 NPT(i) Materialauslaß 284 mm 648 mm 383 mm 383 mm 7144A 7139A Modell 220157 Modell 218509 Material-Einlaß/Auslaß: 409 mm Höchster Punkt Modell 238984, 238987 2”... -
Seite 22: Montagebohrungen Für Das Stativ
Maßstabszeichnungen 1/4 BSPP(i) Druckluftöffnung 300 mm Höhe 102 mm 3/4 BSPP(i) Materialöffnung Modell 233736 TI1898B Montagebohrungen für das Stativ (Das Stativ ist nicht für das Modell 233736 geeignet) 350 mm 278 mm 3 Löcher mit 17,5 mm (0,69”) DM 397 mm 320 mm 160 mm 7144A... -
Seite 23: Technische Daten
Technische Daten Kategorie Daten Zulässiger Betriebsüberdruck Modelle 238983, 238984, 238985, 238986, 238987, 238988: 2,1 MPa, 21 bar Modell 233736: 2,5 MPa, 25 bar Modelle 218509, 220157: 4,2 MPa, 42 bar Maximaler Gasfülldruck Modelle 238983, 238984, 238985, 238986, 238987, 238988: 2,1 MPa, (maximaler Lufteinlaßdruck für Modell 233736) 21 bar Modell 233736 (Lufteinlaßdruck): 1,5 MPa, 15 bar... -
Seite 24: Graco Standard-Garantie
Garantie, die von Graco bekanntgegeben wurde, garantiert Graco für eine Dauer von zwölf Monaten ab Kaufdatum die Reparatur oder den Austausch jedes Teiles, das von Graco als defekt anerkannt wird. Diese Garantie gilt nur dann, wenn das Gerät in Übereinstimmung mit den schriftlichen Graco-Empfehlungen installiert, betrieben und gewartet wurde.
