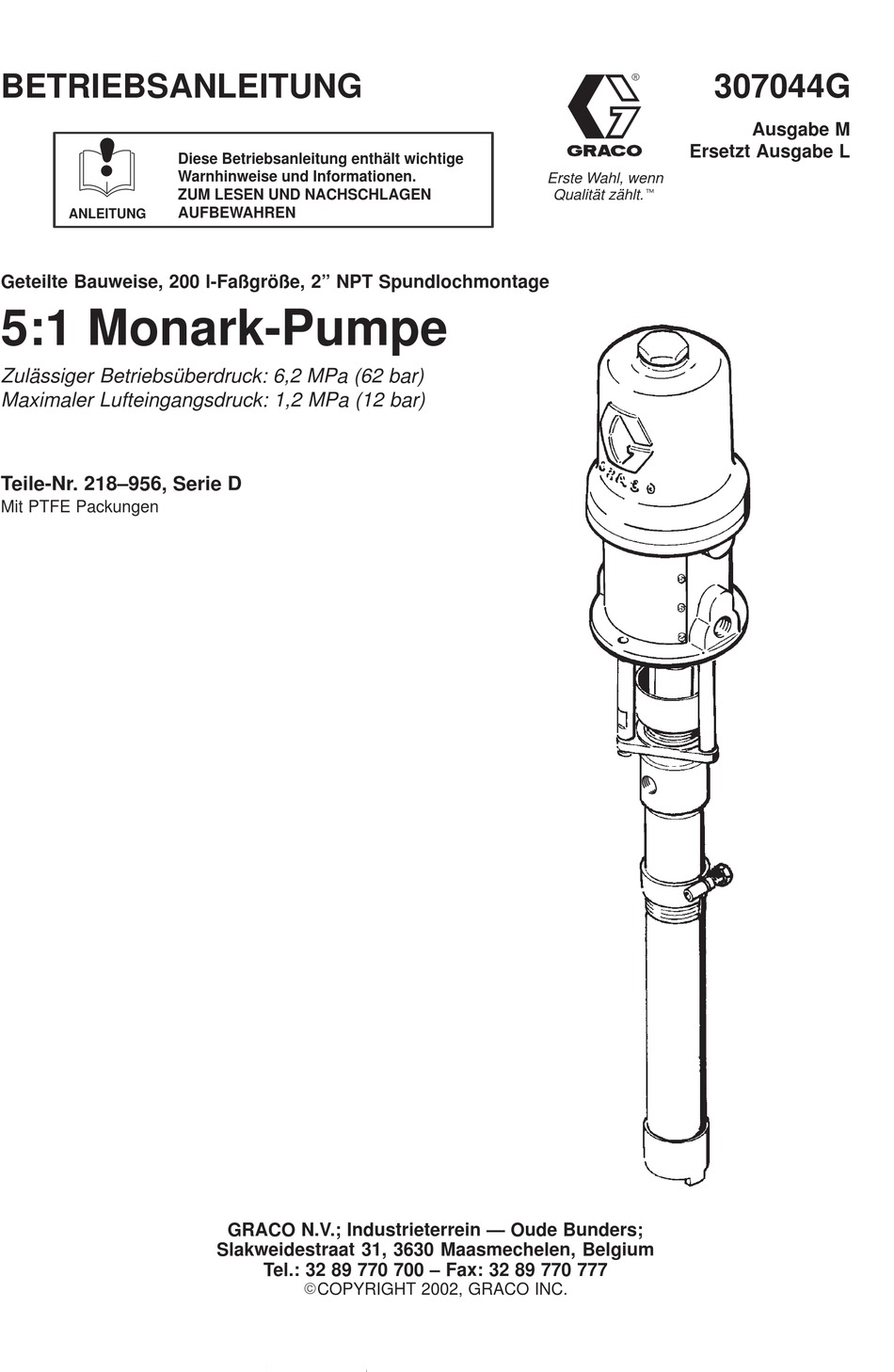

BETRIEBSANLEITUNG
Diese Betriebsanleitung enthält wichtige
Warnhinweise und Informationen.
ZUM LESEN UND NACHSCHLAGEN
AUFBEWAHREN
ANLEITUNG
Geteilte Bauweise, 200 l-Faßgröße, 2" NPT Spundlochmontage
5:1 Monark-Pumpe
Zulässiger Betriebsüberdruck: 6,2 MPa (62 bar)
Maximaler Lufteingangsdruck: 1,2 MPa (12 bar)
Teile-Nr. 218–956, Serie D
Mit PTFE Packungen
GRACO N.V.; Industrieterrein — Oude Bunders;
Slakweidestraat 31, 3630 Maasmechelen, Belgium
Tel.: 32 89 770 700 – Fax: 32 89 770 777
ECOPYRIGHT 2002, GRACO INC.
307044G
Ersetzt Ausgabe L
Erste Wahl, wenn
Qualität zählt.t
Ausgabe M
