Installation (mit Dauerspülung)
Installation der O-Ringe und Abstreifdichtung
an der Packungsmutter (Edelstahl-Pumpen)
33
Abb. 5
Y
R
Y
33
D
D
D
T
D
X
U
V
01416

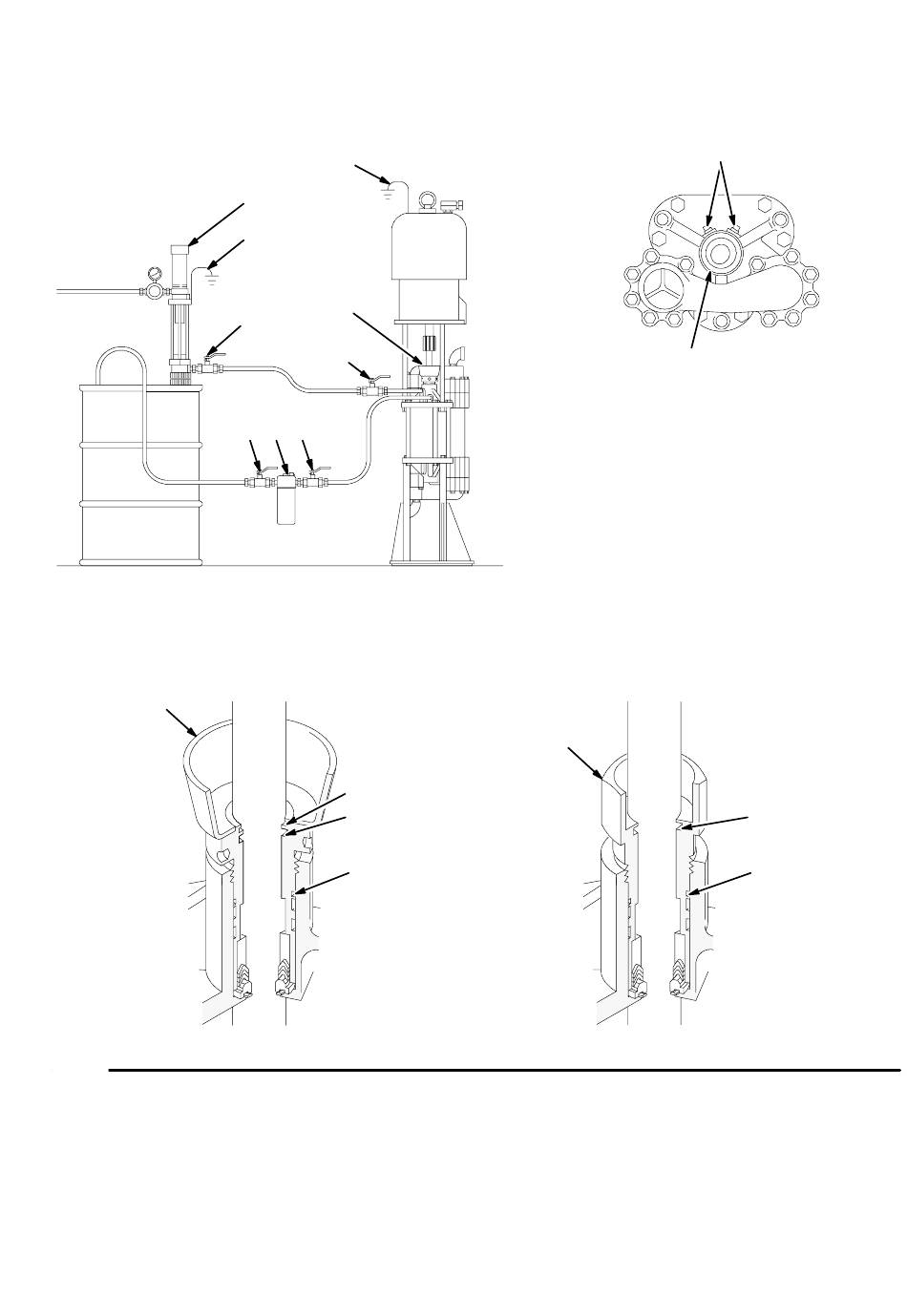

Draufsicht der Unterpumpe
(Edelstahl-Pumpe dargestellt)
33
LEGENDE
D
Hauptstrom-Material-Startventil
R
Lösemittelpumpe
S
1/8" NPT(i) Lösemittelspülöffnungen
T
Rücklauffilter (mindestens 10 Mikron)
U
Position des O-Ringes Größe 214
V
Position des O-Ringes Größe 127
X
Position des Abstreichdichtungssatzes
(nur bei Edelstahl-Pumpen)
Y
Erdungskabel
33
Packungsmutter
01409
Installation der O-Ringe an der Packungs-
mutter (Normalstahl-Pumpen)
33
S
01410
U
V
05091
