Betriebsanleitung

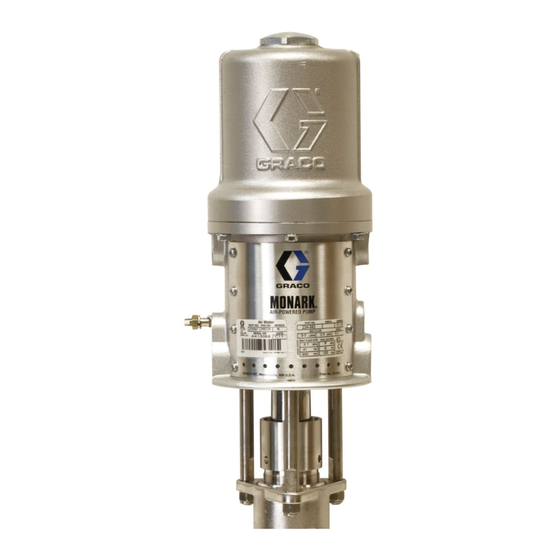

2:1 Monark
Zulässiger Betriebsüberdruck: 1,4 MPa (14 bar)
Maximaler Lufteingangsdruck: 0,7 MPa (7 bar)
Teile-Nr. 223185, Serie C
Für 200 l Fässer, mit UHMWPE- und Lederpackungen
*
Teile-Nr. 223186, Serie C
Kurze Pumpe, mit UHMWPE- und Lederpackungen
* Dieses Modell ist nach
und besitzt die
Inhaltsverzeichnis
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Warnhinweise und Anleitungen lesen.
GRACO N.V.; Industrieterrein - Oude Bunders;
Slakweidestraat 31, 3630 Maasmechelen, Belgium
Tel.: 32 89 770 700 - Fax: 32 89 770 777
ECOPYRIGHT 2002, GRACO INC.
R
Pumpe
zertifiziert
Zulassung.
. . . . . . . . . . . . . . . . . . . . . . .
2
5
8
11
12
13
14
18
18
19
20
Abbildung: Modell 223186
BEWÄHRTE QUALITÄT, FÜHRENDE TECHNOLOGIE.
307985G
Ausgabe G
06085
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Graco 2:1 Monark
Inhaltszusammenfassung für Graco 2:1 Monark
-
Seite 1: Inhaltsverzeichnis
........06085 Abbildung: Modell 223186 Warnhinweise und Anleitungen lesen. BEWÄHRTE QUALITÄT, FÜHRENDE TECHNOLOGIE. GRACO N.V.; Industrieterrein — Oude Bunders; Slakweidestraat 31, 3630 Maasmechelen, Belgium Tel.: 32 89 770 700 – Fax: 32 89 770 777 ECOPYRIGHT 2002, GRACO INC. -
Seite 2: Vorsicht-Symbol
D Dieses Gerät darf nur von geschultem Personal verwendet werden. D Alle Handbücher, Warnschilder und Etiketten vor Inbetriebnahme des Gerätes lesen. D Das Gerät nur für den vorgegebenen Zweck benutzen. Bei Fragen die Technische Abteilung von Graco kontaktieren. D Verwenden Sie dieses Gerät nur für jenen Zweck, für den es bestimmt ist. Bei Fragen dazu wenden Sie sich bitte an Ihren Graco-Händler. -
Seite 3: Brand- Und Explosionsgefahr
WARNUNG BRAND- UND EXPLOSIONSGEFAHR Unsachgemäße Erdung, schlechte Belüftung, offene Flammen oder Funken können zu einer gefährlichen Situation führen und Brand oder Explosion sowie schwere Verletzungen zur Folge haben. D Das Gerät und das zu bespritzende Objekt erden. Siehe Abschnitt Erdung auf Seite 5. D Wird bei Verwendung dieses Gerätes statische Funkenbildung wahrgenommen oder ein elektrischer Schlag verspürt, sind die Spritzarbeiten sofort zu beenden. -
Seite 4: Bemerkung
Bemerkung 307985... -
Seite 5: Installation
HINWEIS: Positionsnummern und Buchstaben in Klammern im Text verweisen auf die entsprechenden Abbildungen und Teilezeichnungen. HINWEIS: Verwenden Sie stets nur Original-Graco-Ersatz- teile und Graco-Zubehör. Diese Teile sind bei Ihrem Graco-Händler erhältlich. Wenn Zubehör- teile von dritter Seite verwendet werden, ist darauf 0864 Abb. - Seite 6 Installation LEGENDE Lufthahn mit Entlastungs- Druckausgleichbehälter Luftzufuhrleitung Primäre Materialrückleitung bohrung (für Pumpe Materialkugelhähne Lufthähne mit Entlastungs- Sekundäre Material- erforderlich) Materialfilter bohrung (für Zubehörgeräte) rückleitung Luftfilter/Regler Materialdruckregler Primäre Material- Erdungskabel (erforderlich; Luftöler Luftspritzpistole zufuhrleitung siehe Installationsanleitung Druckentlastungsventil Gegendruckregler Trockenlaufsicherungsventil auf Seite 5) (erforderlich) Pumpe 06089...
-
Seite 7: Verfügbare Zubehörteile (Müssen Separat Bestellt Werden)
Installation Zubehörteile der Materialleitung Verfügbare Zubehörteile (müssen separat bestellt werden) WARNUNG Luftleitungszubehör Ein Druckentlastungsventil (D) ist im System erforderlich, WARNUNG um die Gefahr schwerer Verletzungen durch in die Augen oder auf die Haut gespritztes Material zu vermeiden. In dem System sollte ein Lufthahn (A) mit Entlastungs- bohrung vorhanden sein, um die Gefahr schwerer Das Materialablassventil hilft beim Ablassen des Verletzungen einschließlich Materialspritzer in die Augen... -
Seite 8: Betrieb
Betrieb Wird die Pumpe nicht untergetaucht, muß die Packungs- Druckentlastung mutter bzw. der Naßbehälter zur Hälfte mit einem verträglichen Lösungsmittel gefüllt sein. Den Naßbehälter WARNUNG stets halb gefüllt halten, damit das Spritzmaterial nicht an der freiliegenden Kolbenstange antrocknen und die GEFAHR DURCH DRUCKBEAUFSCHLAGTES Halspackungen beschädigen kann. -
Seite 9: Pumpe Entlüften
Betrieb Pumpe entlüften WARNUNG Siehe Abb. 2. Spritzdüse von der Pistole abnehmen. Um die Gefahr schwerer Verletzungen zu verringern, Siehe Pistolen-Betriebsanleitung. stets die Schritte im Abschnitt Druckentlastung auf Seite 8 ausführen, wenn zum Druckentlasten Alle Lufthähne (A, N) mit Entlastungsbohrung schließen. aufgefordert wird. - Seite 10 Bemerkung 10 307985...
-
Seite 11: Service- Und Wartungsarbeiten
Service- und Wartungsarbeiten Pumpe abschalten und pflegen VORSICHT WARNUNG Niemals Wasser oder Material auf Wasserbasis über Nacht in der Pumpe belassen. Wenn Materialien auf Wasserbasis in der Pumpe verwendet werden, zuerst Um die Gefahr schwerer Verletzungen zu verringern, stets die Schritte im Abschnitt Druckentlastung mit Wasser und danach mit einem rosthemmenden Mittel auf Seite 8 ausführen, wenn zum Druckentlasten wie Lösungsbenzin spülen. -
Seite 12: Fehlersuche
Fehlersuche Den Druck entlasten. WARNUNG Vor dem Zerlegen der Pumpe alle möglichen Fehler und Ursachen prüfen. Um die Gefahr schwerer Verletzungen zu verringern, stets die Schritte im Abschnitt Druckentlastung auf Seite 8 ausführen, wenn zum Druckentlasten aufgefordert wird. Problem Ursache Lösung Pumpe arbeitet nicht. -
Seite 13: Service
Service Ausbau der Unterpumpe Luftmotor starten und Pumpe langsam laufen lassen. Die Sicherungsmuttern (9) am Rücklauf-Montagerohr (11) nach Bedarf einstellen, bis die Pumpe bei minimalem HINWEIS: Anweisungen für die Reparatur der Unterpumpe Luftdruck gleichmäßig läuft. Die Sicherungsmutter fest finden Sie in der separaten Betriebsanleitung anziehen. -
Seite 14: Teile
Teile Modell 223185, Serie C 2:1 Monark-Pumpe, für 200 l Fässer; mit UHMWPE- und Lederpackungen Pos.- Teile- Nur beim Modell 223185 verwendet. Bezeichnung Stück 206955 LUFTMOTOR, Monark Teile: siehe 307043 223177 UNTERPUMPE; Nur bei Modell 223185 verwendet Teile: siehe 307983 191611 VERBINDUNGSSTANGE;... - Seite 15 Teile Modell 223186, Serie C 2:1 Monark-Pumpe, kurz; UHMWPE- und Lederpackungen Pos.- Teile- Bezeichnung Stück 206955 LUFTMOTOR, Monark Teile: siehe 307043 223177 UNTERPUMPE; Bei Modell 223186 verwendet Teile: siehe 307983 191736 VERBINDUNGSSTANGE, 177,3 mm lang 100579 SPLINT 162648 FEDERRING 156082...
- Seite 16 Bemerkung 16 307985...
- Seite 17 Bemerkung 307985...
-
Seite 18: Abmessungen
Abmessungen Montagebohrungen 9,52 mm (0,375”) 57,25 mm Durchmesser 57,25 mm 80,97 mm 66,67 mm 133,4 mm 3/4” NPT(i) Rücklauf 1” NPT(i) Auslaßöffnung HINWEIS: Montagedichtung 161322 verwenden. 06088 06085 Modell-Nr. 223185 1215 mm 389 mm 826 mm 223186 897 mm 389 mm 508 mm 18 307985... -
Seite 19: Technische Daten
Technische Daten Kategorie Daten Übersetzung Zulässiger Betriebsüberdruck 14 bar Zulässiger Lufteingangsdruck 7 bar Doppelhübe pro 3,8 Liter Fördermenge bei 60 DH pro Minute 21 l/Min. Größe der Materialeinlaßöffnung 1–1/2” NPT(i) Größe der Materialauslaßöffnung 1” NPT(i) Größe der Lufteinlaßöffnung 3/8” NPSM(i) Gewicht 18,14 kg Maximale Betriebstemperatur der Pumpe... -
Seite 20: Graco-Garantie
Garantie, die von Graco bekanntgegeben wurde, garantiert Graco für eine Dauer von zwölf Monaten ab Kaufdatum die Reparatur oder den Austausch jedes Teiles, das von Graco als defekt anerkannt wird. Diese Garantie gilt nur dann, wenn das Gerät in Übereinstimmung mit den schriftlichen Graco-Empfehlungen installiert, betrieben und gewartet wurde.
