HINWEIS: Siehe Abb. 11 für die Schritte 13 bis 17.
13. Die Schrauben (28) und Federringe (2) von der Kolben-
platte (27) nehmen. Die Kolbenmutter (16) lösen. Mit
dem Werkzeugsatz 220--385 die Kolbenstange (32) und
die Kolbenmutter (16) entfernen. Siehe Abb. 12. Die Kol-
benmutter von der Stange abnehmen. Die Platte (27)
und die Dichtung (45) vom Kolben (24) entfernen.
14. Kolbenstange (32) überprüfen. Wenn sie beschädigt ist
oder die Oberfläche zerkratzt ist, muß sie ausgewechselt
werden.
15. Alle Kolbenteile und den Zylinder gründlich in verträgli-
chem Lösemittel reinigen. Die Innenfläche des Zylinders
auf Kratzer überprüfen und, falls notwendig, den Zylinder
auswechseln. Durch einen zerkratzten Zylinder werden
die Packungen rasch beschädigt.
16. Die neue Kolbendichtung (45*) einfetten und in den Kol-
ben einbauen.
17. Die Kolbenplatte (27) so einbauen, daß die ab-
geschrägte Seite von der Kolbendichtung weg gerichtet
ist. Ein wenig mittelfestes, flüssiges Gewindedichtmittel
auf die Kolbenschrauben (28) auftragen und zwei der
Schrauben und Federringe (2) installieren.
1
Mit 135--149 N.m anziehen.
2
Dichtmittel auf das Gewinde auftragen.
Mittelfestes Gewindedichtmittel auftragen und mit
3
11,5--24,5 N.m festziehen.
4
Einfetten.
Das Gleitmittel 222--955 auf das Gewinde der Kol-
5
benstange (32) und des Kolbens (24) auftragen.
16
1
2
28, 2
3

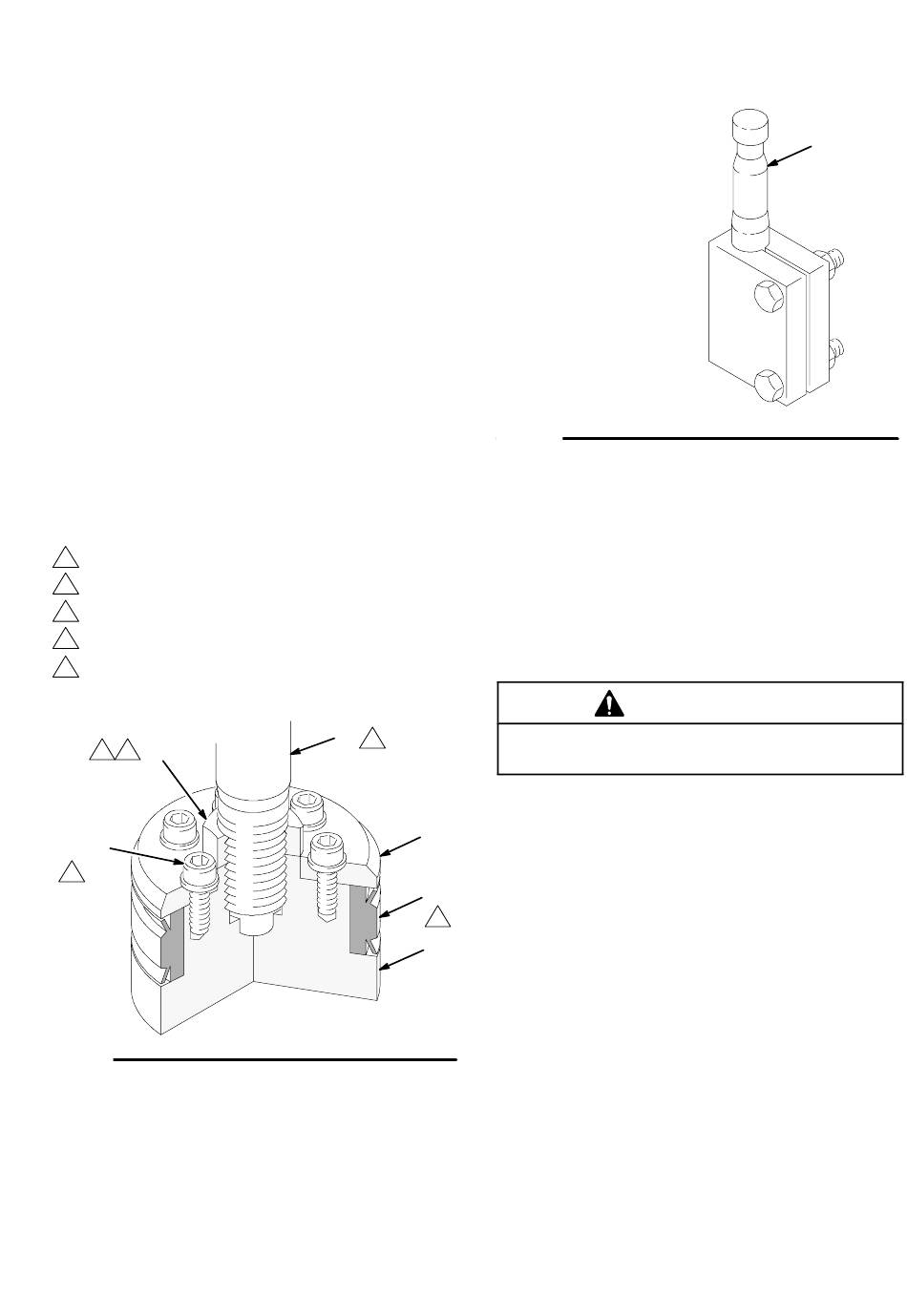

Abb. 11
Service
Werkzeugsatz 220- - 385
Werkzeug am breitesten Teil der
Stange (32) festziehen. Werkzeug
mit einem Schlüssel ergreifen und die
Stange abschrauben.
Abb. 12
18. Das Gleitmittel 222--955 auf das Gewinde der Kolben-
19. Den Kolbensatz aus dem Schraubstock nehmen, aber
32
5
Den Kolbensatz mit der neu installierten Dichtung nicht auf
die Seite legen. Dies könnte die Dichtung beschädigen.
27
45*
4
24
01417
stange (32) und des Kolbens (24) auftragen. Die Stange
satt in den Kolben einschrauben. Die restlichen
Kolbenschrauben (28) und Federringe (2) installieren.
Alle Schrauben mit 11,5--24,5 N.m festziehen. Flüssiges
Gewindedichtmittel auf das Gewinde der Kolben-
mutter (16) auftragen und die Mutter mit 135--149 N.m
anziehen.
nicht auf die Seite legen.
VORSICHT
32
01413
307- -678
23
