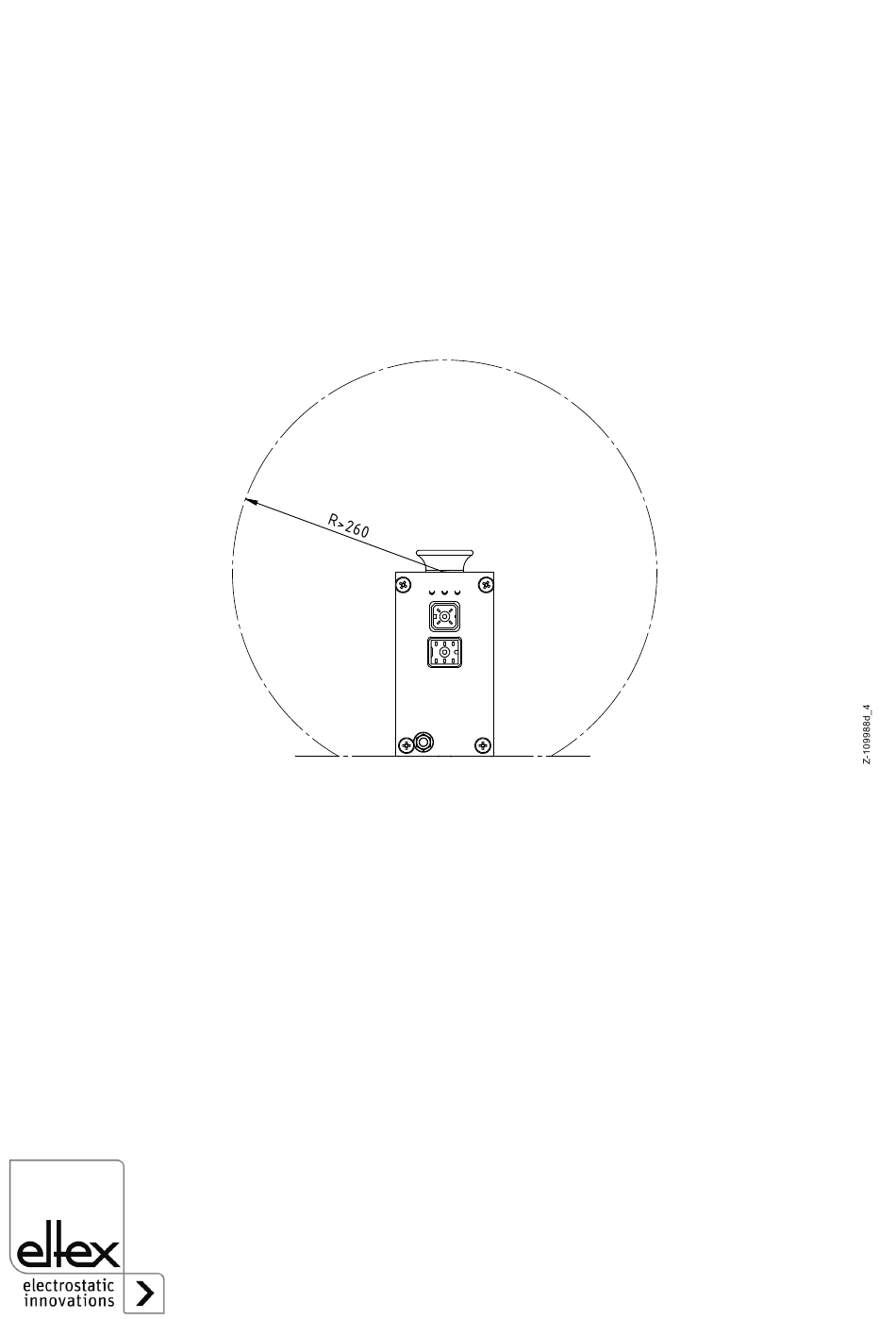

Abb. 4:
Zone frei von leit-
fähigem, geerde-
tem Material um
die Entlade-
elektrode
Platzierung der Entladeelektrode
Optimale Entladeergebnisse werden erzielt, wenn die Elektrode in
Bereichen minimaler Bahnkapazitäten platziert wird. In der Praxis bedeu-
tet dies eine Platzierung mit maximalen Abständen zur Maschinenumge-
bung, d.h. keine Montage der Entladeelektrode an Umlenkwalzen.
Als Anhaltspunkt kann folgende Betrachtung dienen:
Im Abstand von 260 mm um die Spitzenreihe dürfen keine leitfähigen,
geerdeten Materialien vorhanden sein (Abb. 4). Ein zylinderförmiger
Raum mit dem Radius R des Elektrodenabstandes zur Bahn sollte min-
destens frei von leitfähigem Material bleiben (Abb. 4).
Abstand stirnseitig: min. 60 mm!
