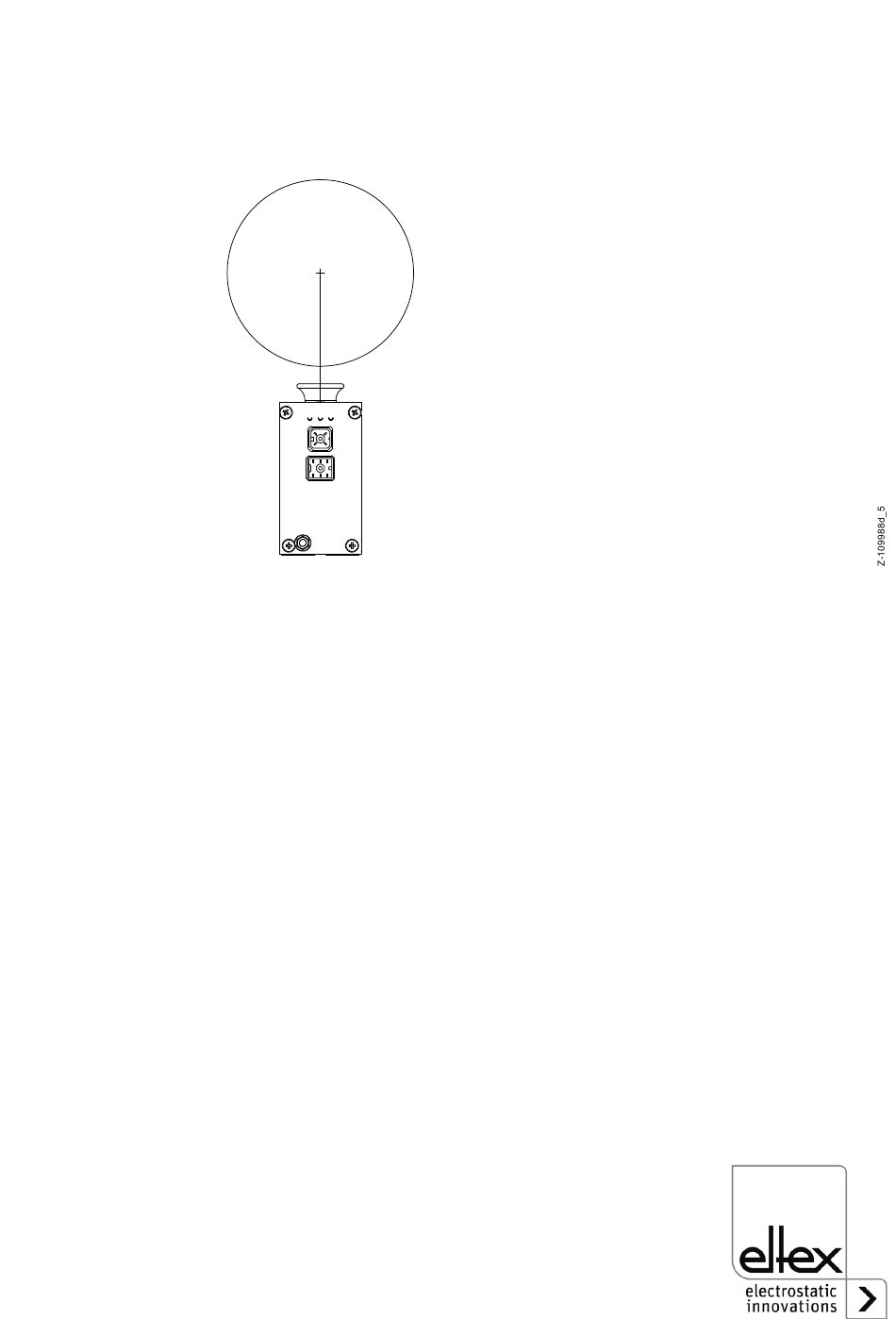

Abb. 5:
Ausrichtung der
Elektrode RX3
BA-de-2058-1808_IONSTAR RX3
Ausrichtung der Entladeelektrode
Der Abstand der Entladeelektrode zum Substrat beträgt je nach Anwen-
dungsfall 200...800 mm.
Die Elektrode muss so ausgerichtet werden, dass die Elektrode zentrisch
zum Wickelkern bzw. je nach Montageort rechtwinklig zur Materialbahn
montiert ist.

3.2 Anschluss Versorgungsspannung und Stecker

Für den Betrieb der Entladeelektrode IONSTAR RX3 ist ein 24 V DC-Netz
erforderlich. Dieses muss für einen Strom von max. 3 A ausgelegt sein.
Die Versorgungsspannung wird vom Kunden zur Verfügung gestellt und
über den mitgelieferten Anschlussstecker angeschlossen. Alternativ kann
auch das als Zubehör erhältliche Netzgerät verwendet werden.
Damit bei stillstehender Materialbahn keine Hochspannung an den Elek-
troden anliegt, wird empfohlen, die Versorgungsspannung der Geräte
über einen Maschinenkontakt freizugeben. Steht die Materialbahn still
oder ist die Maschine nicht in Betrieb, liegt dann keine Hochspannung an
den Elektroden an.

3.3 Erdung

Über die Erdungsklemme (6, Abb. 1) muss eine dauerhafte Erdverbin-
dung auf kürzestem Weg zum leitfähigen Maschinengestell hergestellt
werden. Ein Erdungskabel von 10 mm² Leiterquerschnitt und einer Länge
von max. 1 m ist für einen störungsfreien Betrieb erforderlich.
13
