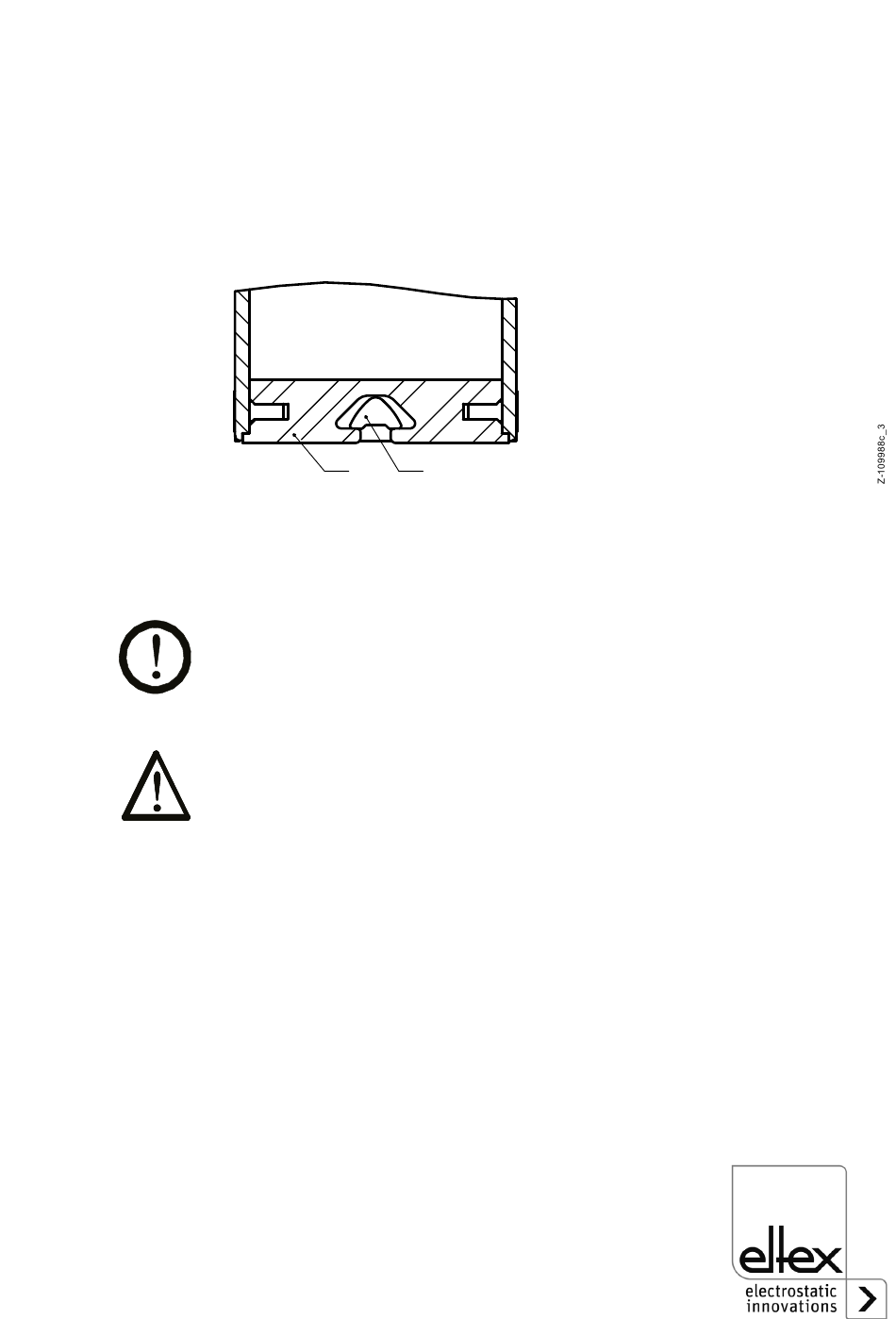

Abb. 3:
Montage der
Entladeelektrode
BA-de-2058-1808_IONSTAR RX3

3. Installation und Montage

3.1 Montage der Entladeelektrode

Die Entladeelektroden der Serie IONSTAR RX3 werden an der Maschi-
nenwand befestigt. Zur einfachen Montage empfiehlt sich, das von Eltex
angebotene Montagematerial zu verwenden. In Abb. 3 sind die Prinzipien
der Montage dargestellt.
1
Das Montageprofil der Elektrode weist eine Nut auf. In diese Nut werden
Nutensteine geschoben, über die die Elektrode verschraubt wird.
Schraubentiefe max. 9,5 mm
Drehmoment 14 Nm
Achtung!
Nutensteine über die Länge gleichmäßig verteilen!
bis 1 m Gesamtlänge: 2 Stück/Elektrode
bis 2 m Gesamtlänge: 3 Stück/Elektrode
über 2 m Gesamtlänge: 4 Stück/Elektrode
Warnung!
Für einen sicheren Betrieb sind folgende Vorgaben zu beachten:
• Die Elektrode ist so zu montieren, dass eine mechanische Beschädi-
gung der Elektrodenspitzen ausgeschlossen ist.
• Bei der Kabelverlegung sind die Befestigungspunkte so zu wählen,
dass eine mechanische Beschädigung des Kabels, z.B. durch
Schleifen an rotierenden Maschinenteilen, ausgeschlossen ist.
• Bei Anwendungen mit bewegten Elektroden müssen die Kabel so
befestigt werden, dass im Anschlussbereich der Elektrode keine Kabel-
bewegungen auftreten.
1 Aluprofil
2 Nutenstein M6
2
