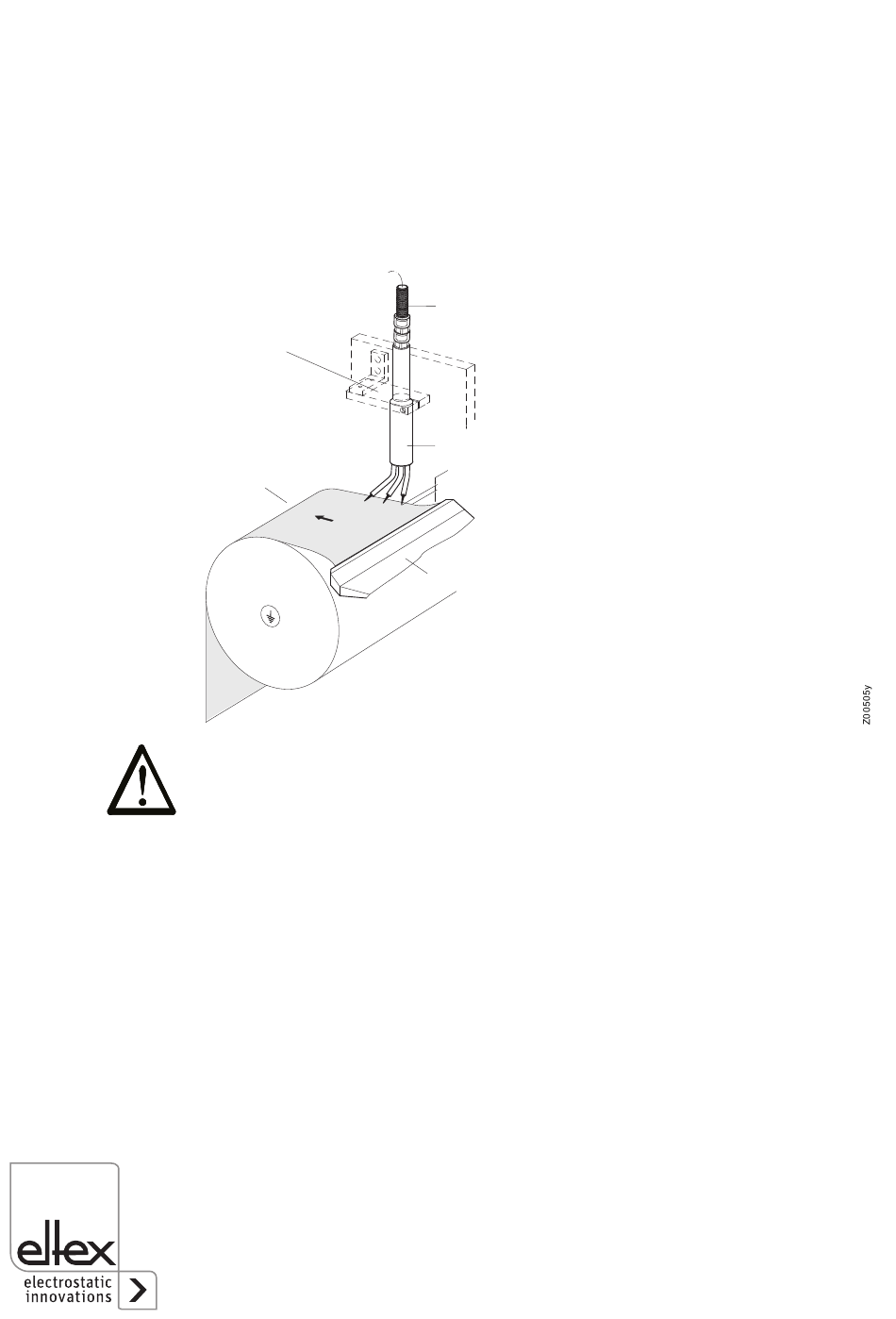

Abb. 4:
Montage

3. Installation und Montage

3.1 Montage der Punktaufladeelektrode

Die Elektrode wird über eine Halterung aus Isoliermaterial an der
Maschine befestigt. In Abb. 4 ist ein möglicher Einbau gezeigt. Die Elek-
trode kann wahlweise horizontal oder vertikal eingebaut werden. Zur Mon-
tage darf nur nichtleitendes Material (z.B. GFK) verwendet werden.
2
1
Warnung!
Stromschlaggefahr!
Sind in der Nähe der Aufladeelektroden Personen tätig, so ist die Elek-
trode durch eine mechanische Vorrichtung vor unbeabsichtigtem Berüh-
ren abzuschirmen.
Die Abschirmung muss einen Mindestabstand von 60 mm zur Elektrode
und den Emissionsspitzen einhalten!
Die Abschirmvorrichtung muss aus GFK oder einem gleichwertigen Iso-
lierstoff bestehen. Besteht die Abschirmvorrichtung aus leitfähigem Mate-
rial, muss dieses geerdet werden.
3
1
2
R23ATR
3
4
a
a
4
12
Folie
Halterung aus GFK
Hochspannungskabel
Breitschlitzdüse
Abstand der Spitze zur
Substratoberfläche
