4. Fahrkurven
4.2 Ansteuerung des Türantriebes
4.2.1 Steuerung eines zwei-
ten Motors für den
Türantrieb
D
4.2.2 U/f-Kennlinie
Türantrieb
4.2.3 Beschleunigungs- und
Verzögerungsrampen
4.2.4 Solldrehzahl
Türantrieb
D 14
Diese Funktion ermöglicht es, mit einem Frequenzumrichter sowohl
den Hauptantrieb als auch den Türantrieb anzusteuern. Die Aus-
wahl des Antriebs erfolgt über den digitalen Eingang X2.6.
Die Umschaltung zwischen Haupt- und Türantrieb wird nur im
Zustand "nop" übernommen.
Es gilt: X2.6 aktiver Antrieb
0
1
Bei aktivem Türantrieb (X2.6 = 1)
- werden die Ausgänge des Frequenzumrichters nicht verändert.
- wird die Anfahrroutine nicht durchlaufen.
- ist nur der gesteuerte Modus (U/f-Kennlinie) aktiv. Das angezeigte
Regelverfahren (LF.30) gilt nur für den Hauptantrieb.
Bemessungsspannung [V] LF.28
Drehmomentanhebung [%] LF.25

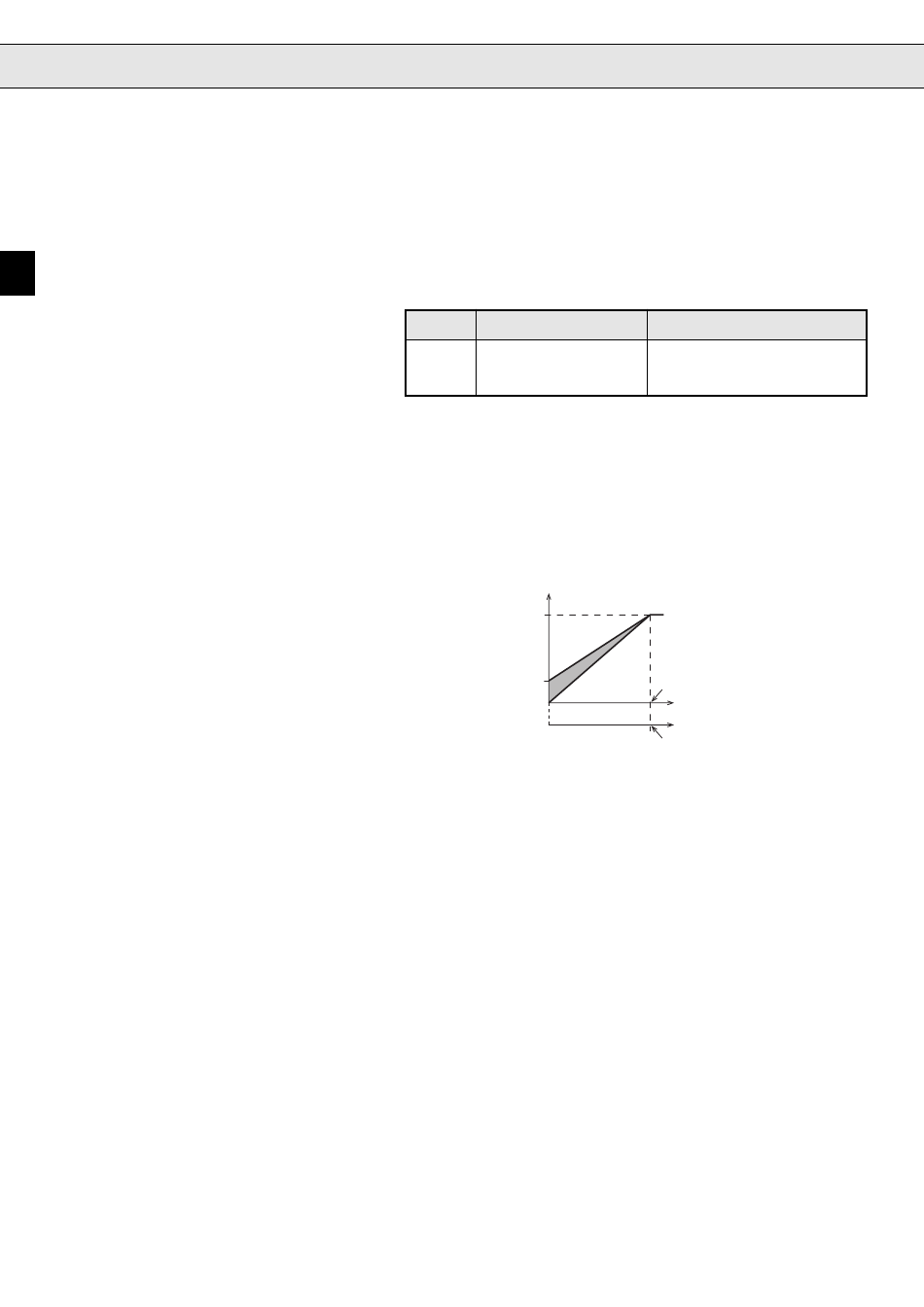

Die U/f-Kennlinie des Türantriebes wird mit den Parameter LF.25,
LF.26, LF.27, und LF.28 definiert. Die Einstellung der Parameter
für die U/f-Kennlinien des Haupt- und des Türantriebes ist nur
bei aktivem Hauptantrieb (X2.6 = 0) möglich.
Für die Beschleunigungs- und Verzögerungsrampen des Türan-
triebes gelten, wie beim Hauptantrieb, die Werte der Parameter
LF.50, LF.51, LF.53 und LF.54
Die Solldrehzahl [min-1] für den Türantrieb wird in Parameter LF.46
(Solldrehzahl Türantrieb) vorgegeben. Die Sollwertaktivierung für
den Türantrieb erfolgt über den digitalen Eingang X2.7.
Regelverfahren
Hauptantrieb wie in LF.30 eingestellt
Türantrieb gesteuert
U [V] / U [%]
LF.27 Bemessungsfrequenz
LF.26 Bemessungsdrehzahl
f [Hz]
n [min -1 ]
