Ventilblock

Ausbau und Einbau
1. Das Schneidwerk auf den Boden absenken.
Den Motor abstellen.
2. Die Kunststoffabdeckung über dem
Hydraulikventilblock entfernen.
3. Reinigen gemäß "Arbeitsmethoden" auf
Seite 82.
4. Die Nippel im Ventilblock gegenhalten und die
Hydraulikanschlüsse vom Ventilblock
trennen. Ein wenig Öl läuft aus.
5. Die Befestigungsschrauben entfernen und
den Ventilblock nach unten wegnehmen.
6. Den Ventilblock in Position bringen und die
Befestigungsschrauben montieren.
7. Hydraulikanschlüsse anschließen. Die
Schläuche so drehen, dass sie nicht an
scharfen Kanten schaben können. Der obere
Schlauch am Ventil soll zum vorderen
Anschluss am Zylinder führen und gerade
nach vorn gerichtet sein, sodass er nicht mit
der Haube in Kontakt kommt.
8. Die Getriebehaube demontieren und
Getriebeöl nachfüllen. Beim Betrieb des
Motors aufpassen und nachfüllen, damit der
Tank nicht geleert wird.
9. Probefahren und das Hydrauliksystem
entlüften.
10. Die abgenommenen Hauben wieder
montieren.
Hydraulikölfilter, Austausch
1. Ölfilter ausbauen. Bei Bedarf einen
Filterabzieher verwenden.
2. Neues, sauberes Motoröl auf die Dichtung für
den neuen Filter streichen. Den Filter mit
neuem reinem Öl füllen.
3. Filter von Hand bis zur Anliegefläche montie-
ren und eine weitere 3/4 Umdrehung drehen.
4. Die Getriebehaube entfernen und den
Getriebeöltank auffüllen. Beim Betrieb des
Motors aufpassen und nachfüllen, damit der
Tank nicht geleert wird.
5. Motor fahren, Gerätehub und Servolenkung
bedienen und prüfen, dass kein Öl um die
Dichtung des Ölfilters austritt.
6. Ölstand im Getriebe prüfen, bei Bedarf
auffüllen. Ölfüllmenge des Ölfilters ca. 0,3
Liter / 0,3 USqt.
7. Getriebehaube wieder anbringen.

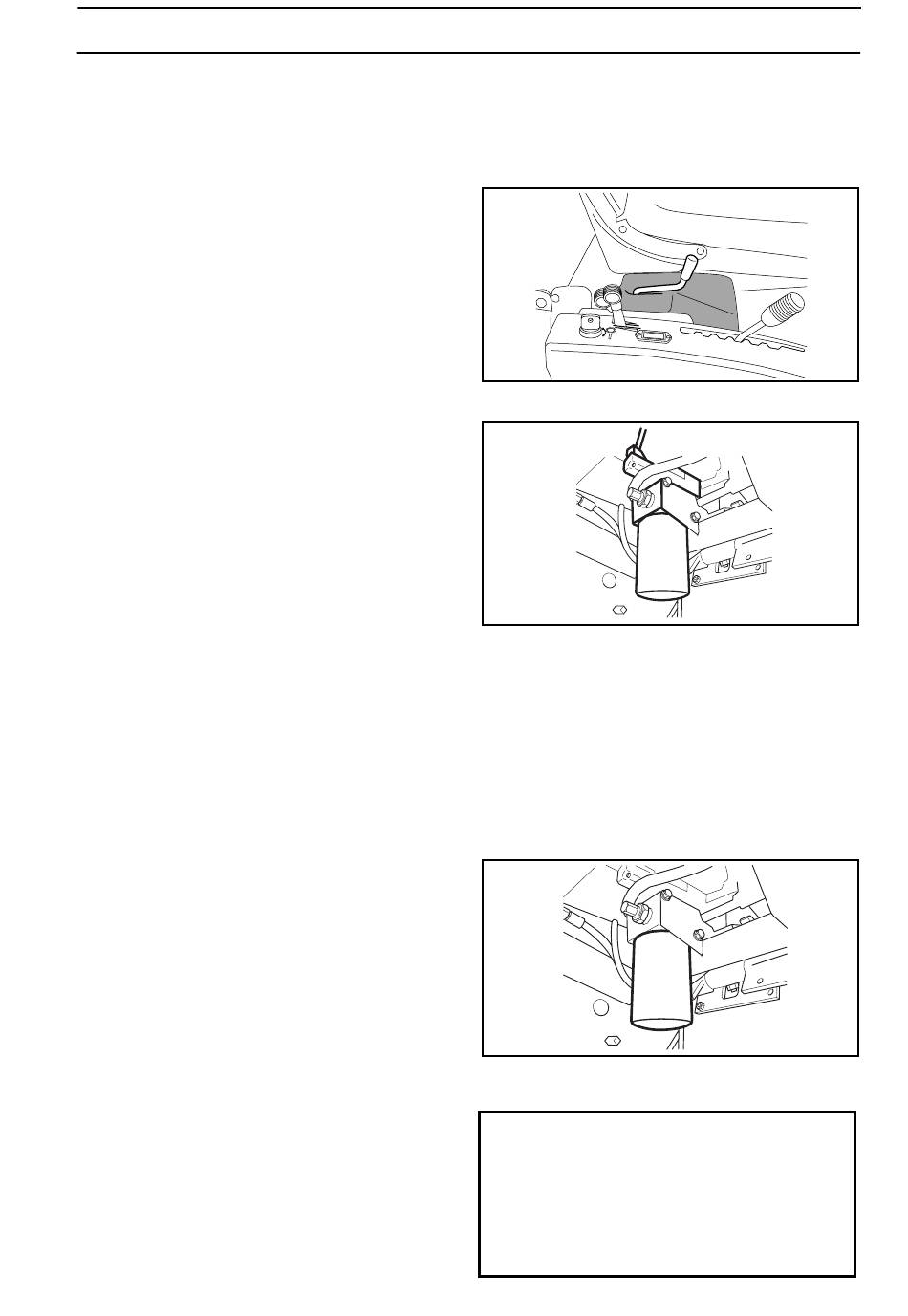

HYDRAULIKANLAGE
Kunststoffabdeckung
Ventilblock
Hydraulikölfilter
WICHTIGE INFORMATION
Gebrauchte Ölfilter sind als
umweltschädlicher Abfall zu behandeln und
der umweltgerechten Entsorgung
zuzuführen.
Hautkontakt vermeiden; eventuelle Spritzer
mit Wasser und Seife abwaschen.
