Lenkseilzüge und Seilzugrollen

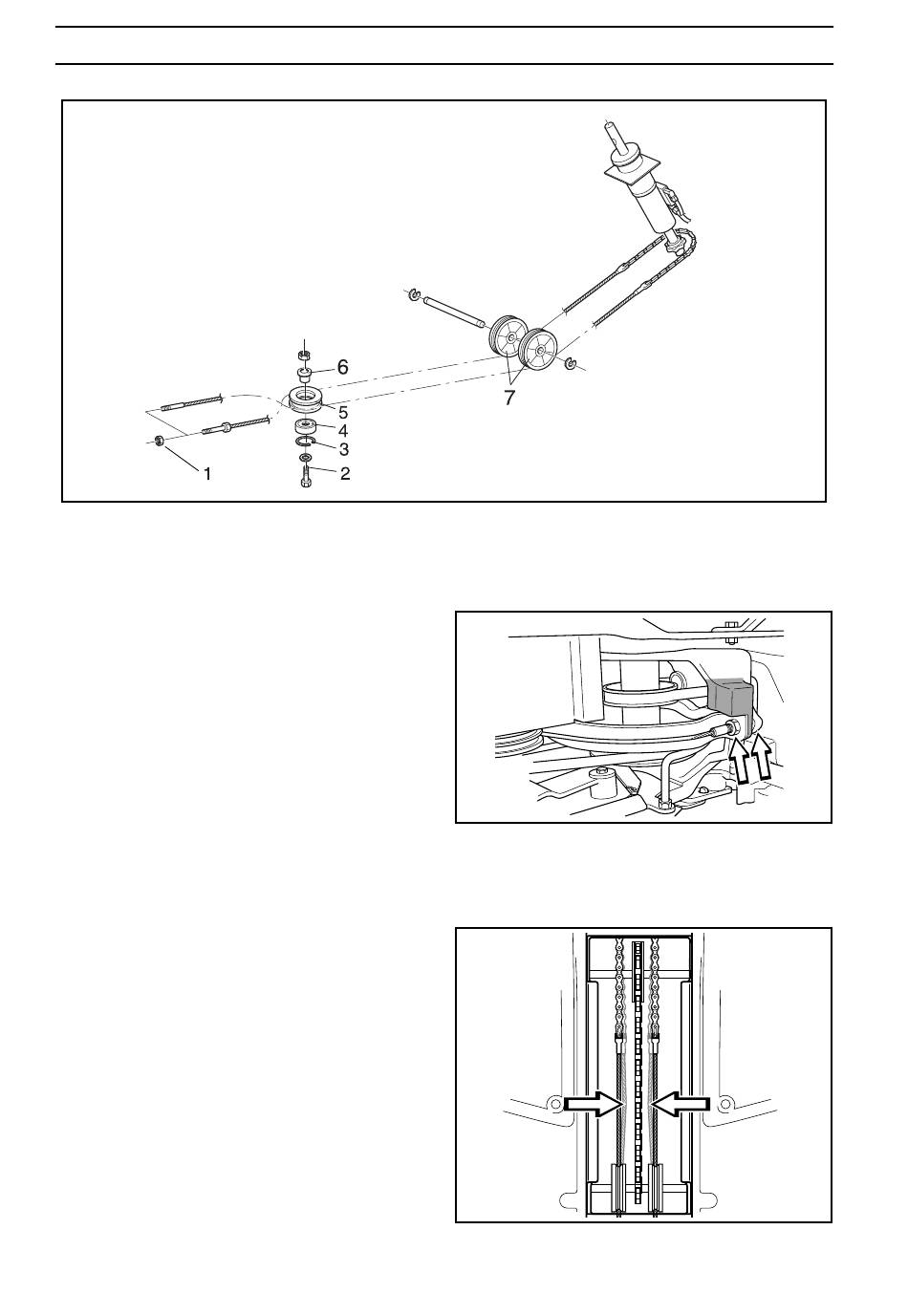

Ausbau/Einbau der Seilzugrolle

1. Rahmenblech entfernen.
2. Die hintere Befestigung der Lenkseilzüge
(1) lösen.
3. Die Schraube (2) und die Seilzugrolle (5)
entfernen.
4. Den Sicherungsring (3) des Lagers
entfernen und das Lager (4) herausklopfen.
5. Der Einbau der Seilzugrolle erfolgt in
umgekehrter Reihenfolge.
Die Schraube (2) ist in das hintere Loch im
Rahmen zu montieren. Die Buchse (6) wird
zwischen Rahmen und Seilzugrolle montiert.
Sicherstellen, dass die Seilzüge korrekt
unter den Lenkseilzugrollen (7) im
Rahmentunnel liegen.
Die Seilzüge beim Einbau z. B. mit einem
Schraubenschlüssel gegenhalten, so dass
sie sich nicht verdrehen.
Nach dem Einbau ist die Seilzugspannung zu
kontrollieren, siehe "Rahmenblech durch Lösen
der Schrauben (zwei am Lenkservogehäuse)
ausbauen." auf Seite 34.
Dafür sorgen, dass das Lenkrad in der mittleren
Lage steht, wenn die Hinterräder sich in mittlerer
Lage befinden. Die Kette neu auf das Antriebsrad
des Lenkservos ziehen oder bei Bedarf die hin-
tere Befestigung der Lenkseilzüge (1) anpassen.
Für Rider ProFlex ist ein kompletter Montagesatz
mit Seilzugrolle, Buchse und Lager erhältlich.
36
Deutsch-
REPARATURANWEISUNGEN
Hintere Befestigung des Lenkseilzugs, linke Seite
Spannung der Lenkseilzüge
8009-358
8009-341
6008-212
