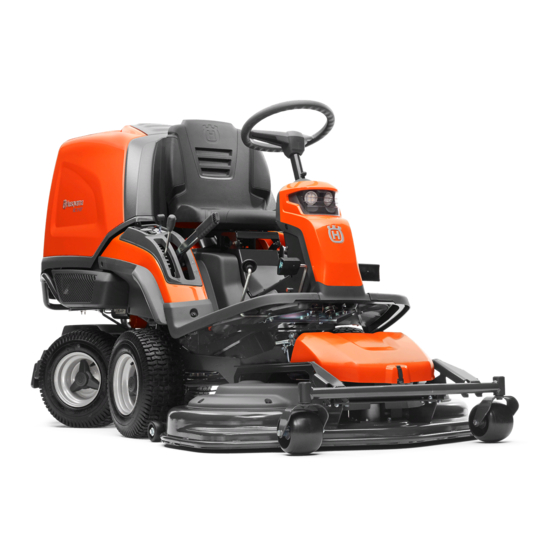

Husqvarna RC 318T Bedienungsanweisung
  1. Anleitungen
  2. Marken
  3. Husqvarna Anleitungen
  4. Aufsitzmäher
  5. RC 318 T
  6. Bedienungsanweisung

Husqvarna RC 318T Bedienungsanweisung

Vorschau ausblenden Andere Handbücher für RC 318T:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

DE
Bedienungsanweisung
FR
Manuel d'utilisation
NL
Gebruiksaanwijzing
SL
Navodila za uporabo
RC 318T, RC 320Ts AWD
43-83
84-123
124-161
2-42

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Husqvarna RC 318T

Inhaltszusammenfassung für Husqvarna RC 318T

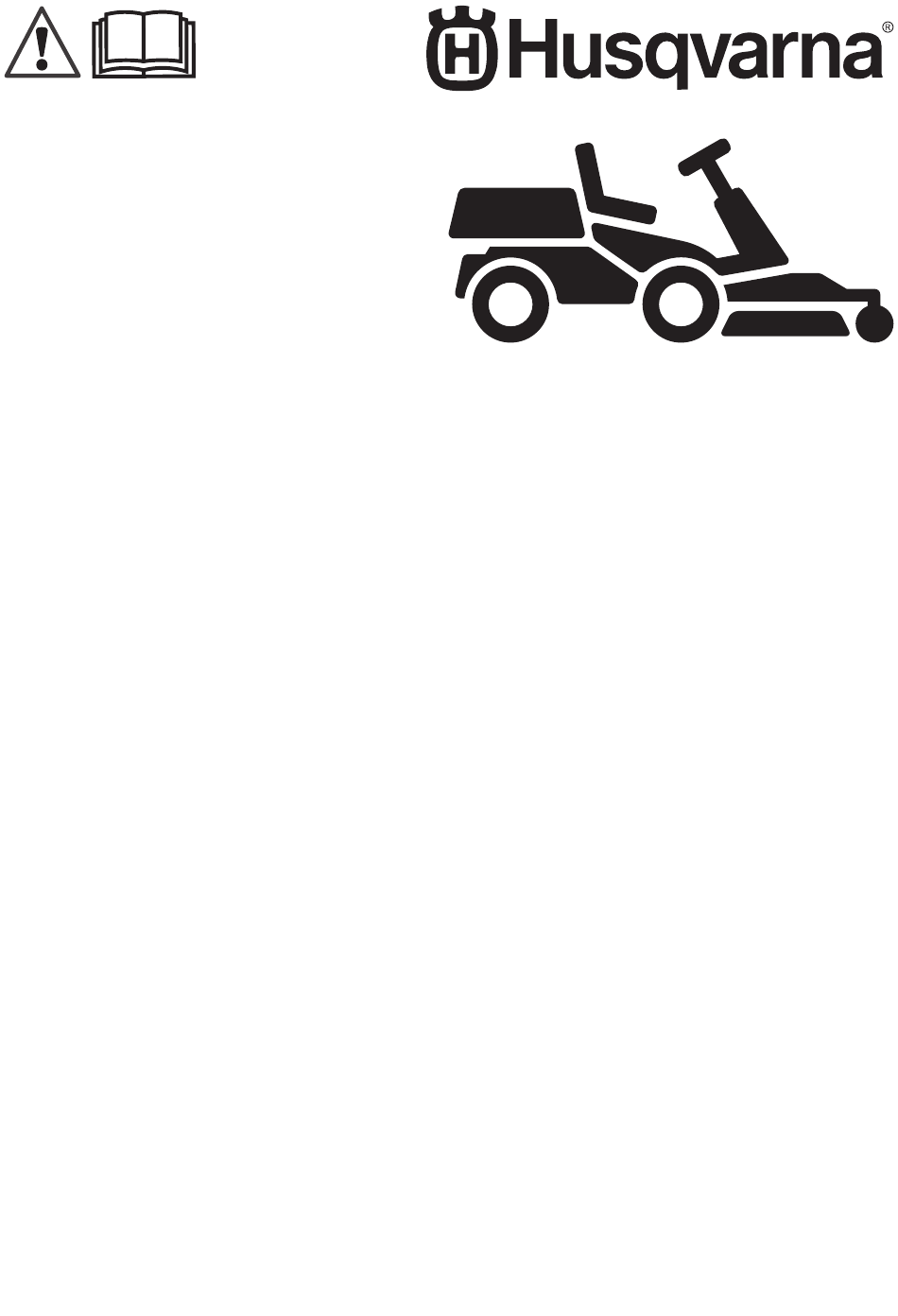

  • Seite 1 RC 318T, RC 320Ts AWD Bedienungsanweisung 2-42 Manuel d'utilisation 43-83 Gebruiksaanwijzing 84-123 Navodila za uporabo 124-161...
