Husqvarna Rider ProFlex 18 Werkstatt-Handbuch Seite 88

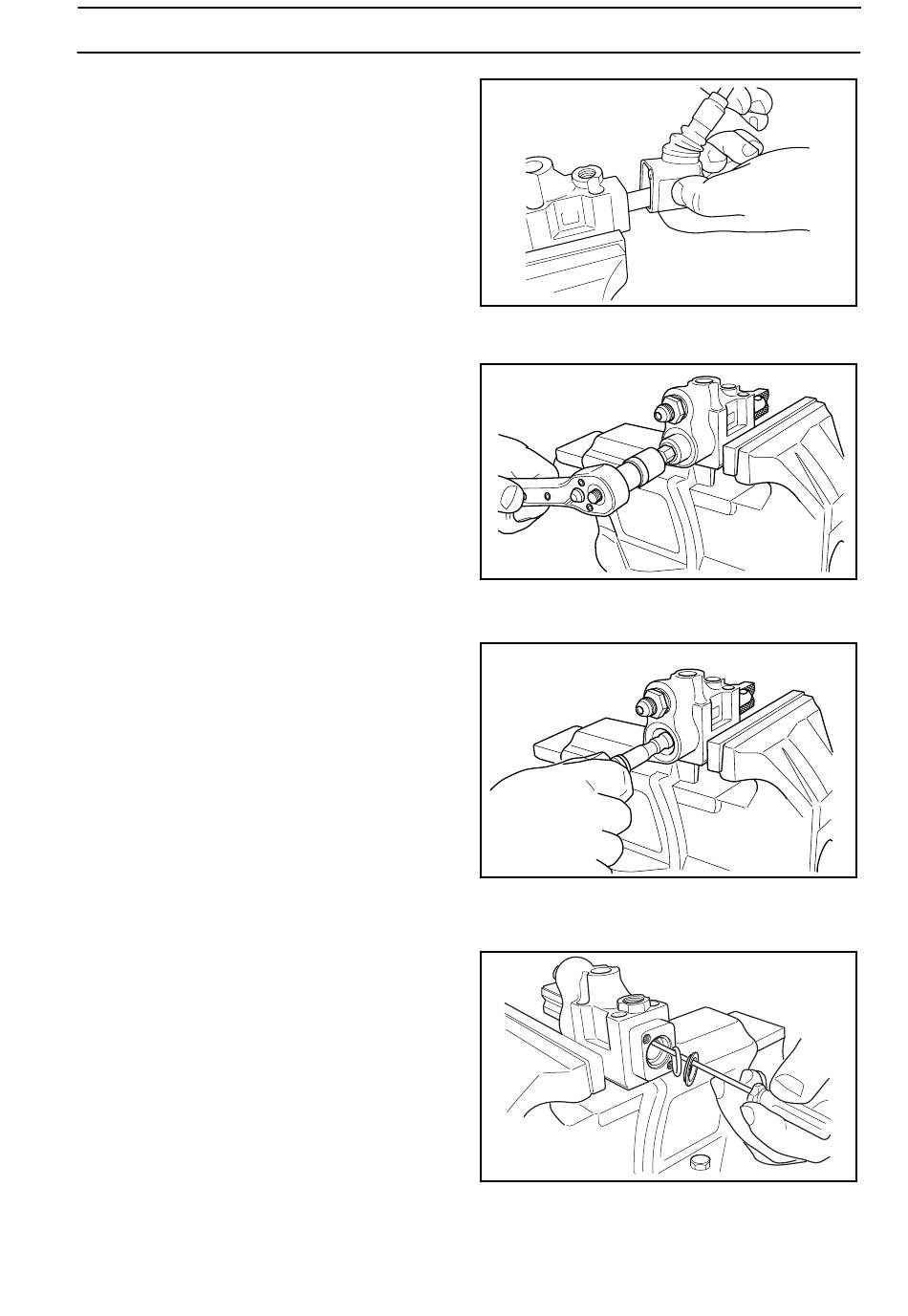

5. Hebelgehäuse mit Hebel entfernen.
Durch Anheben des Hebelgehäuses und
Drehen des Hebels nach hinten kann es
aus dem Loch im Schieber ausgehakt
werden.
6. Den Plastikstopfen entfernen und den
Federhalter mit einem 12-mm-
Inbusschlüssel herausdrehen.
7. Schieber herausziehen. Normalerweise
braucht die Feder nicht entfernt zu
werden, wenn dies aber doch
erforderlich ist, darf nur das Loch im
Schieber zum Gegenhalten verwendet
werden.
8. Den Stahlring und den O-Ring von der
hinteren Seite entfernen.
9. Den Stahlring und den O-Ring von der
vorderen Seite entfernen.
10. Reinigen, O-Ringe austauschen. Vor dem
Einbau O-Ringe und Schieber mit Moto-
röl schmieren. Das Rückschlagventil
kann bei Bedarf vor der Reinigung aus-
einandergenommen werden.
11. Schmieren und den O-Ring an der
vorderen Seite an seinen Platz legen.
Kontrollieren, ob er richtig liegt.
12. Den Abstandsring (Länge 7 mm / 0,28")
auf den Schieber ziehen.
HYDRAULIKANLAGE
Hebelgehäuse mit Hebel
Federhalter
Schieber mit Feder
Stahlring und O-Ring
8009-390
8009-391
8009-392
8009-393
87
