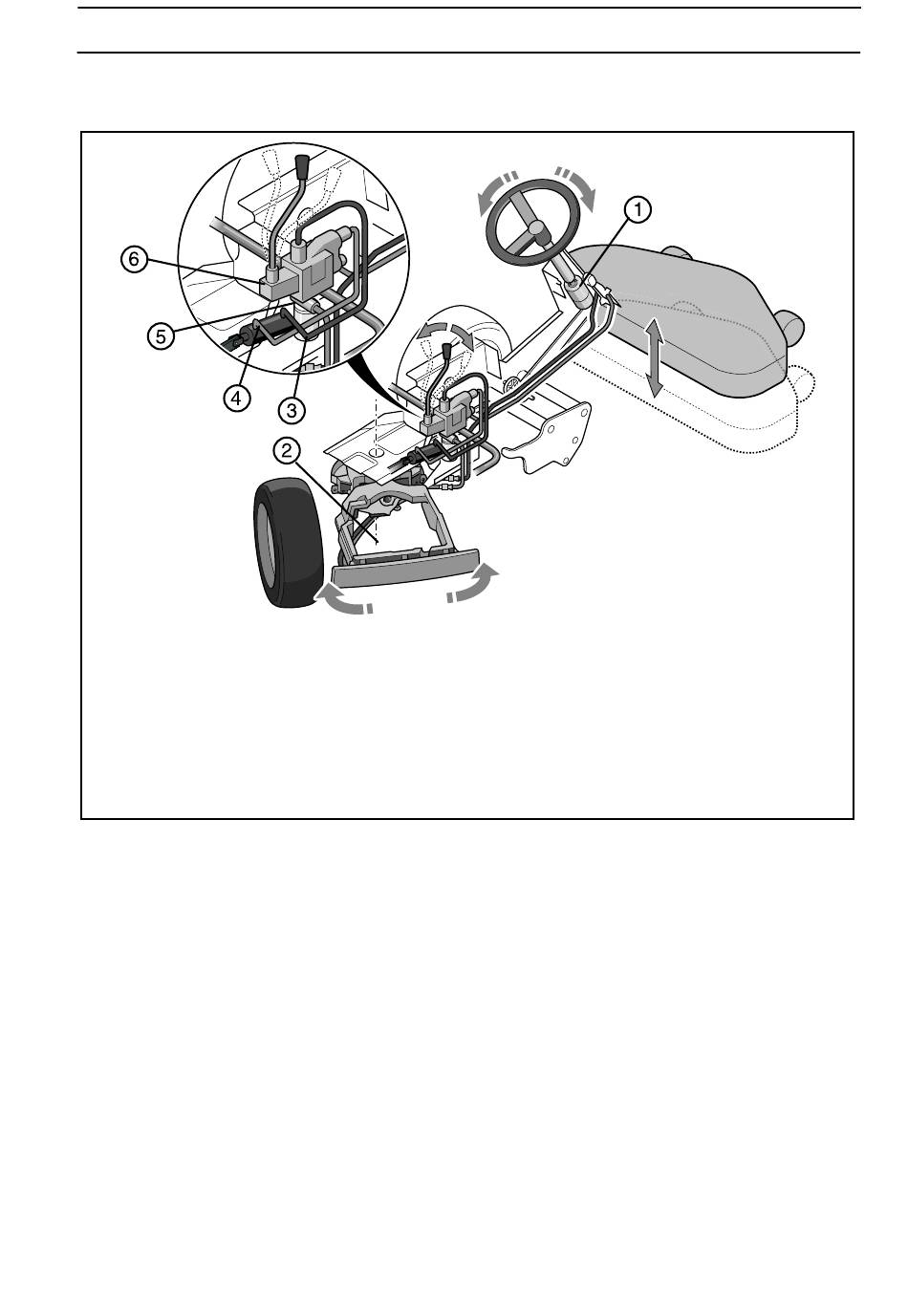

Position der Komponenten

1. Lenkservo
2. Pumpe im Hydrogetriebe
3. Hydraulikölfilter
4. Hubzylinder
5. Druckbegrenzungsventil
6. Betätigungsventil für Hubzylinder
Hydraulikanlage, Komponenten
Das Hydrauliksystem wird von der Pumpe des
Hydrogetriebes mit Druck versorgt. Ein Druckbe-
grenzungsventil begrenzt den Systemdruck auf
maximal ca. 45 bar / 630 PSI.
Zur Abscheidung von Verunreinigungen gibt es
einen Hydraulikölfilter vom Typ Spin-on. Im Hydroge-
triebe sitzt außerdem ein Filter. Beide Filter gemein-
sam halten das System so sauber wie möglich.
Das Steuerventil ist ein Schieberventil. Der Hebel
ist hinten im Hebelgehäuse gelagert und mit dem
Schieber verbunden. Druckversorgung und Rück-
lauf erfolgen über den Ventilblock. Das Steueröl
zum Hubzylinder fließt durch zwei Schläuche. Der
HYDRAULIKANLAGE
Nippel des Schlauchs für die Kolbenseite des Zylin-
ders ist mit Drosselung versehen. Zwischen dem
Schieber und der Drosselung befindet sich ein
mechanisch gesteuertes Rückschlagventil. Das
Rückschlagventil hat die Aufgabe, das Öl einzu-
schließen, sodass das Schneidwerk nicht absinken
kann, wenn der Hebel nicht betätigt ist.
Der Hubzylinder ist ein doppeltwirkender
Hydraulikzylinder, der mit der Achse der
Hebelanordnung verbunden ist.
Der Lenkservo ist unter "Lenkung" auf Seite 22
beschrieben.
