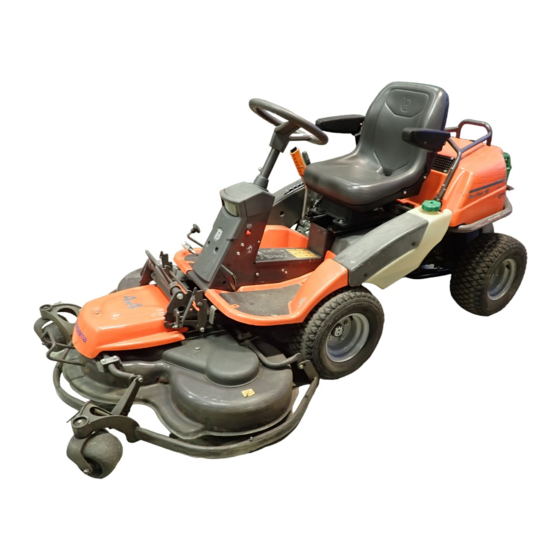

Husqvarna Rider ProFlex 18 Bedienungsanweisung
  1. Anleitungen
  2. Marken
  3. Husqvarna Anleitungen
  4. Rasenmäher
  5. Rider ProFlex 18
  6. Bedienungsanweisung
Husqvarna Rider ProFlex 18 Bedienungsanweisung

Husqvarna Rider ProFlex 18 Bedienungsanweisung

Vorschau ausblenden Andere Handbücher für Rider ProFlex 18:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Bedienungsanweisung
Rider ProFlex 18
Rider ProFlex 21
Lesen Sie die Bedienungsanweisung sorgfältig durch und machen
Deutsch
Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Husqvarna Rider ProFlex 18

Inhaltszusammenfassung für Husqvarna Rider ProFlex 18

  • Seite 1 Bedienungsanweisung Rider ProFlex 18 Rider ProFlex 21 Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Deutsch Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.
  • Seite 2 Svenska –...

  • Seite 3: Inhaltsverzeichnis

    Bedienungsanleitung für Rider ProFlex 18 und ProFlex 21 Inhalt Kontrolle und Einstellung des Chokeseilzugs ..36 Einstellung der Differentialsperre, PF 21 ..36 Einstellung des Hydrostatseilzugs ....37 Seilzughalter ............ 37 Inhalt ...............1 Einstellung der Feststellbremse ....... 38 Einleitung ..............3 Sehr geehrter Kunde, ..........3...
  • Seite 4 WICHTIGE INFORMATION Lesen Sie die Bedienungsanleitung sorgfältig durch, damit Sie mit dem Gebrauch und der Wartung Ihres Aufsitzmähers vertraut sind, bevor Sie die Maschine das erste Mal benutzen. Für andere als in der Bedienungsanleitung beschriebene Wartungsmaßnahmen wenden Sie sich bitte an einen autorisierten Fachhändler, der für Ersatzteile und Service zuständig ist.

  • Seite 5: Einleitung

    Einleitung Sehr geehrter Kunde, vielen Dank, dass Sie sich für einen Husqvarna Rider entschieden haben. Die Husqvarna Rider folgen einem einzigartigen Konzept mit frontmontiertem Schneidwerk und einer patentierten Lenkung der Hinter- räder. Die Konstruktion des Rider gewährleistet höchste Effektivität, auch auf kleineren und beengten Flä- chen.

  • Seite 6: Bester Service

    EINLEITUNG Bester Service Husqvarna-Produkte sind weltweit nur bei Service-Fachhändlern erhältlich. Dies garantiert, dass Sie als Kunde beste Unterstützung und besten Service erhalten. Vor der Auslieferung des Produkts wurde die Maschine z. B. von Ihrem Händler kontrolliert und eingestellt, siehe Bescheinigung im Servicejournal die- ser Bedienungsanleitung.

  • Seite 7: Erklärung Der Symbole

    ERKLÄRUNG DER SYMBOLE Symbole und Aufkleber Diese Symbole sind auf dem Aufsitzmäher und in der Bedienungsanleitung angegeben. Bitte machen Sie sich mit ihrer Bedeutung vertraut. Betriebsanleitung lesen. Langsam Motor aus Batterie Choke Neutralstellung Schnell Kraftstoff Rückwärts- gang Ölstand Schnitthöhe Rückwärts Vorwärts Zündung Warnung...
  • Seite 8 ERKLÄRUNG DER SYMBOLE WARNUNG! XXXXXXX XXXX XXXXXXXX XXX X. XXXXX XXXXXX XX. XX XXXXXXXX XXXXX XXX XX. In dieser Anleitung verwendet, um den Leser auf die Gefahren für Personenschäden hinzuweisen, beson- ders bei Nichtbefolgung der Anweisungen. WICHTIGE INFORMATION Xxxxxxx xxxx xxxxxxxx xxx xxx xxxx xxxxxx xx.

  • Seite 9: Sicherheitsvorschriften

    SICHERHEITSVORSCHRIFTEN Sicherheitsvorschriften Diese Anweisungen dienen Ihrer Sicherheit. Lesen Sie sie sorgfältig durch. WARNUNG! Dieses Symbol bedeutet, dass auf wichtige Sicherheitsvorschriften hingewiesen wird. Es gilt Ihrer Sicherheit. Allgemeine Verwendung 8010-047 Vor dem Starten der Maschine die Bedienungsanlei- • Lesen Sie alle Anweisungen in dieser Bedienungs- tung lesen anleitung und an der Maschine, bevor Sie sie star- ten.
  • Seite 10 SICHERHEITSVORSCHRIFTEN WARNUNG! Motorabgase und einige ihrer Inhalts- stoffe sowie einige Maschinenteile ent- halten oder emittieren Chemikalien, die Krebs, fetale Schädigungen oder andere Fortpflanzungsschäden verursa- chen können. Der Motor scheidet Koh- lenmonoxid aus, ein farbloses, giftiges Gas. Die Maschine nicht in geschlosse- nen Räumen verwenden.

  • Seite 11: Fahren Am Hang

    SICHERHEITSVORSCHRIFTEN Fahren am Hang Das Fahren am Hang ist eine der Situationen, wo die größte Gefahr besteht, dass der Fahrer die Kontrolle verliert oder die Maschine umkippt, was schwere Ver- letzungen oder sogar tödliche Unfälle verursachen kann. Alle Hänge verlangen besondere Vorsicht. Wenn Sie nicht im Rückwärtsgang einen Hang hinauffahren können oder wenn Sie sich unsicher fühlen, dürfen Sie dort nicht mähen.

  • Seite 12: Kinder

    SICHERHEITSVORSCHRIFTEN Kinder • Tragische Unfälle können eintreffen, wenn der Fahrer nicht auf Kinder in der Nähe der Maschine achtet. Kinder sind oft neugierig und wollen sich Maschine und Mäharbeiten aus der Nähe ansehen. Niemals davon ausgehen, dass Kinder dort bleiben, wo Sie sie zuletzt gesehen haben.
  • Seite 13 SICHERHEITSVORSCHRIFTEN • Undichtigkeiten in der Kraftstoffanlage sind zu beheben, bevor der Motor angelassen werden darf. • Maschine und Kraftstoff so aufbewahren, dass keine Gefahr von Schäden durch leckenden Kraft- stoff oder Kraftstoffdämpfe entstehen kann. • Den Kraftstoffstand vor jedem Gebrauch prüfen und den Tank nicht ganz füllen, sodass sich der Kraft- stoff ausdehnen kann;...

  • Seite 14: Transport

    SICHERHEITSVORSCHRIFTEN • Die Maschine niemals im Haus oder in mangelhaft belüfteten Räumen verwenden. Die Abgase enthal- ten Kohlenmonoxid, ein geruchloses, giftiges und lebensgefährliches Gas. • Anhalten und die Ausrüstung prüfen, wenn Sie auf etwas auffahren. Bei Bedarf vor dem Start reparie- ren.

  • Seite 15: Vorstellung

    Maschinen über ein hydrostatisches Getriebe, das die stufenlose Änderung der Fahrgeschwindigkeit mit den Pedalen ermöglicht. Der Aufsitzmäher ist mit je einem Pedal für die Vorwärts- und die Rückwärtsfahrt ausge- stattet. Sowohl Rider ProFlex 18 als auch ProFlex 21 sind mit Beleuchtung versehen. Deutsch-...

  • Seite 16: Position Der Bedienelemente

    VORSTELLUNG Position der Bedienelemente 8009-530 Steckdose 11. Geschwindigkeitsregler für Rückwärtsfahrt Zündschloss 12. Geschwindigkeitsregler für Vorwärtsfahrt Steckdosenschalter 13. Pedal für Feststellbremse Chokehebel 14. Sperrknopf für Feststellbremse Beleuchtungsschalter 15. Differentialsperrenpedal, PF 21 Gashebel - steuert die Motordrehzahl 16. Hebel zur Sitzeinstellung Betriebsstundenzähler 17.

  • Seite 17: Gashebel

    VORSTELLUNG Gashebel Der Gashebel regelt die Drehzahl des Motors und somit auch die Drehgeschwindigkeit der Messer. Um die Motordrehzahl zu erhöhen oder zu reduzieren, ist der Hebel nach vorne bzw. nach hinten zu führen. Leerlauffahrt über längere Zeit ist zu vermeiden, da ansonsten ein Belag auf den Zündkerzen entstehen kann.

  • Seite 18: Schneidwerk

    VORSTELLUNG Schneidwerk Der Rider ProFlex kann mit Schneidwerken des Typs Combi 112 mit einer Schnittbreite von 112 cm oder Combi 122 mit einer Schnittbreite von 122 cm ausge- rüstet werden. Mit montiertem BioClip-Einsatz funktioniert das Combi- Schneidwerk wie ein BioClip-Schneidwerk, es kann aber durch Entfernen des BioClip-Einsatzes auf Rück- auswurf umgestellt werden.

  • Seite 19: Hebel Zur Schnitthöheneinstellung

    VORSTELLUNG Hebel zur Schnitthöheneinstellung Mit dem Schnitthöhenhebel kann die Schnitthöhe in 7 Stufen reguliert werden. Um eine einheitliche Schnitthöhe zu erzielen, ist es wichtig, dass der Luftdruck in den Vorderrädern gleich ist (60 kPa). 8009-557 Hebel für Hydraulikhub des Schneid- werks, PF 21 Der Hebel wird bei vorhandenem Hydraulikdruck zum Umstellen des Schneidwerks in Transport- oder...

  • Seite 20: Mechanischer Hubhebel Für Das Schneidwerk

    VORSTELLUNG Mechanischer Hubhebel für das Schneidwerk Der Hebel wird bei nicht vorhandenem Hydraulikdruck als Not-Hubhebel zum Umstellen des Schneidwerks in die Transport- oder Mähstellung verwendet. Er kann ebenfalls zur mechanischen Sicherung des Schneid- werks in der Transportstellung verwendet werden. Ist der Motor mit dem Schneidwerk in Mähstellung ste- hen geblieben, muss beim Starten des Motors der Hebel zum Anheben des Schneidwerks verwendet werden, sodass der Startsperrkreis abgeschaltet wird.

  • Seite 21: Feststellbremse

    VORSTELLUNG Feststellbremse Die Feststellbremse wird auf folgende Weise betätigt: Bremspedal betätigen. Sperrknopf am Lenkservogehäuse eindrücken. Sperrknopf gedrückt halten und Bremspedal los- lassen. Die Sperre der Feststellbremse wird beim Betätigen des Bremspedals automatisch ausgeschaltet. 8009-328 Sitz Der Sitz kann über ein Gelenk an der Vorderkante nach vorne gekippt werden.

  • Seite 22: Differentialsperre, Pf 21

    VORSTELLUNG Differentialsperre, PF 21 Die Differentialsperre verbindet die beiden Antriebs- räder, sodass das Durchdrehen eines Rades ver- hindert und die Fahrbarkeit verbessert wird. Pedal betätigen, um die Differentialsperre zu aktivieren. 6007-216 Auskupplungshebel Der Auskupplungshebel wird verwendet, um den Aufsitzmäher mit abgeschaltetem Motor bewegen zu können.

  • Seite 23: Ratschläge Für Das Mähen

    FAHRBETRIEB Ratschläge für das Mähen WARNUNG! Steine und andere Gegenstände, die durch die Messer weggeschleudert wer- den können, vom Rasen entfernen. • Steine und andere feste Gegenstände lokalisieren und kennzeichnen, um ein Auffahren zu vermeiden. 6007-212 Mähschema • Mit einer hohen Schnitthöhe beginnen und dann senken, bis das gewünschte Mähergebnis erzielt wird.

  • Seite 24: Fahrbetrieb

    FAHRBETRIEB Fahrbetrieb WICHTIGE INFORMATION Das Lufteinlassgitter in der Motorhaube hinter dem Fahrersitz darf nicht durch Kleidungs- stücke, Laub, Gras oder Schmutz blockiert sein. Die Kühlung des Motors verschlechtert sich. Es besteht die Gefahr von schweren Motorschäden. Vor dem Start 8009-489 •...
  • Seite 25 FAHRBETRIEB Bei einem kalten Motor ist der Chokehebel zurück bis in die Endstellung zu führen. 8009-534 Zündschlüssel in Startstellung drehen. 8009-558 Nach Anspringen des Motors den Zündschlüssel sofort in die Neutralstellung zurückfedern lassen. WICHTIGE INFORMATION Den Anlasser nicht länger als jeweils ca. 5 Sek. betätigen.

  • Seite 26: Fahren Des Aufsitzmähers, Pf 18

    FAHRBETRIEB Die gewünschte Drehzahl mit dem Gashebel ein- stellen. Den Motor bei gemäßigter Drehzahl (”Halbgas”) 3-5 Min. laufen lassen, bevor er stärker belastet wird. WARNUNG! Den Motor niemals im Haus, in ge- schlossenen oder mangelhaft belüfte- ten Räumen fahren. Motorabgase ent- halten giftiges Kohlenmonoxid.

  • Seite 27: Stoppen Des Motors, Pf 18

    FAHRBETRIEB Den Sperrknopf am mechanischen Hubhebel drü- cken und den Hebel in die vordere Stellung füh- ren. Das Schneidwerk senkt sich und startet. 8009-555 Stoppen des Motors, PF 18 Wenn der Motor schwer gearbeitet hat und heiß ist, sollte er vor dem Abstellen etwa eine Minute im Leer- lauf abkühlen.

  • Seite 28: Fahren Des Aufsitzmähers, Pf 21

    FAHRBETRIEB Fahren des Aufsitzmähers, PF 21 Bremspedal zuerst betätigen und dann loslassen, um die Feststellbremse zu lösen. 6007-208 Vorsichtig eines der Pedale betätigen, bis die gewünschte Geschwindigkeit erreicht ist. Für Vorwärtsfahrt ist das Pedal (1) zu betätigen, für Rückwärtsfahrt das Pedal (2). WARNUNG! Den Motor niemals im Haus, in ge- schlossenen oder mangelhaft belüfte-...

  • Seite 29: Differentialsperre, Pf 21

    FAHRBETRIEB Senkt sich das Schneidwerk nicht völlig oder rotie- ren die Messer nicht, das Schneidwerk mit dem hydraulischen Hubhebel ganz absenken. Um sicherzustellen, dass sich der Hydraulikzylin- der in der äußeren Stellung befindet, den Hebel 0,5-1 Sek. in der vorderen Stellung halten. 8009-538 Differentialsperre, PF 21 Die Differentialsperre kann während des Betriebs mit...
  • Seite 30 FAHRBETRIEB Gashebel in die Position ”MIN” führen. Zündschlüssel auf ”STOP” drehen. 8009-544 Wenn der Aufsitzmäher stillsteht, das Bremspedal betätigen und gleichzeitig den Sperrknopf eindrü- cken, um die Feststellbremse anzuziehen. 8009-328 Deutsch-...

  • Seite 31: Wartung

    WARTUNG Wartung Wartungsplan Nachstehend sind die am Aufsitzmäher vorzunehmen- den Wartungsmaßnahmen aufgelistet. Wartungsmaß- nahmen mit der Fußnote 4 sind einer autorisierten Servicewerkstatt zu überlassen. G = in dieser Bedienungsanleitung beschrieben ❍ = in dieser Bedienungsanleitung nicht beschrieben Wartung Seite Tägliche Wöchent- Mind.
  • Seite 32 WARTUNG G = in dieser Bedienungsanleitung beschrieben ❍ = in dieser Bedienungsanleitung nicht beschrieben Wartung Seite Tägliche Wöchent- Mind. Wartungsintervall in Std. Wartung einmal liche jährlich Wartung Vorher Nachher Luftdruck der Reifen prüfen (60 kPa) Zustand des Seilzughalters im Knick prüfen Rund um den Motor sorgfältig reinigen ❍...
  • Seite 33 WARTUNG G = in dieser Bedienungsanleitung beschrieben ❍ = in dieser Bedienungsanleitung nicht beschrieben Wartung Seite Tägliche Wöchent- Mind. Wartungsintervall in Std. Wartung einmal liche jährlich Wartung Vorher Nachher Schnitthöheneinstellung prüfen/einstellen Feststellbremse prüfen/einstellen ❍ ❍ Flammenschutz/Funkenlöscher über- prüfen (Zusatzausrüstung) Hydraulikölfilter austauschen (alle 200 Std.) Ölfilter des Motors austauschen (alle 200 Std.)

  • Seite 34: Ausbau Der Abdeckungen Des Aufsitz-Mähers

    WARTUNG Ausbau der Abdeckungen des Aufsitz- mähers Motorhaube Sitz ganz nach vorne schieben und dann hoch- klappen. Das Haubenschloss an der Oberseite der Motor- haube 1/4 Drehung im Gegenuhrzeigersinn drehen. 8009-509 Motorhaube hochklappen. Bei Bedarf kann die Motorhaube durch Entfernen der Scharnierbolzen abgehoben werden.

  • Seite 35: Linker Kotflügel

    WARTUNG Linker Kotflügel PF 18 Schrauben (1 und 2) lösen und Kotflügel abheben. PF 21 Knopf am Differentialsperrenpedal entfernen. Schrauben (1 und 2) lösen und Kotflügel abheben. 6020-008 Getriebehaube Die beiden Schrauben (eine an jeder Seite) lösen und die Getriebehaube abheben. 6008-209 Kontrolle des Kühllufteinlasses des Motors...

  • Seite 36: Reinigung Von Motor Und Schalldämpfer

    WARTUNG Reinigung von Motor und Schalldämpfer Motor und Schalldämpfer sauber von Mähresten und Schmutz halten. Benzingetränkte Mährest oder Öl auf dem Motor bedeuten erhöhte Brandgefahr und ver- schlechtern die Kühlung. Den Motor vor der Reinigung abkühlen lassen. Ist der Schmutz mit Öl vermischt, ist er mit Entfettungsmittel zu lösen, ansonsten reichen Wasser und Bürste.

  • Seite 37: Kontrolle Und Einstellung Der Lenkseilzüge

    WARTUNG Kontrolle und Einstellung der Lenkseilzüge Die Lenkung erfolgt mit Hilfe von Seilzügen. Diese können sich nach einiger Zeit ausdehnen, wodurch sich die Lenkeinstellung verändern kann. Die Lenkung ist auf folgende Weise zu prüfen und ein- zustellen: Rahmenblech durch Lösen der beiden Schrauben ausbauen.

  • Seite 38: Kontrolle Und Einstellung Des Gasseilzugs

    WARTUNG Kontrolle und Einstellung des Gasseilzugs Sicherstellen, dass der Motor auf Gasgeben reagiert und bei Vollgas eine gute Motordrehzahl erreicht wird. Bei Zweifeln eine Servicewerkstatt aufsuchen. Bei Bedarf können Einstellungen am unteren Seilzug wie folgt vorgenommen werden: Spannschraube für die Ummantelung des Seil- zugs lösen und Gashebel auf Vollgas schieben.

  • Seite 39: Einstellung Des Hydrostatseilzugs

    WARTUNG Einstellung des Hydrostatseilzugs Der Hydrostatseilzug (auf der linken Seite) ist wie folgt einzustellen: Getriebehaube entfernen. Die beiden Schrauben (eine an jeder Seite) lösen und die Getriebehaube abheben. Das untere Kugelgelenk demontieren; es ist mit einer Haltefeder gesichert. Sicherstellen, dass das Vorwärts-Fahrpedal ganz gedrückt ist.

  • Seite 40: Einstellung Der Feststellbremse

    WARTUNG Einstellung der Feststellbremse Die Feststellbremse (auf der rechten Seite) ist wie folgt einzustellen: Getriebehaube entfernen. Die beiden Schrauben (eine an jeder Seite) lösen und die Getriebehaube abheben. 6008-209 Die Feder (A) von der Schraube (B) abnehmen. 6020-005 Sicherstellen, dass die Feststellbremse nicht angezogen ist.

  • Seite 41: Austausch Des Luftfilters

    WARTUNG Austausch des Luftfilters Fühlt sich der Motor schwach an oder läuft unregel- mäßig, kann dies an einem verstopften Luftfilter liegen. Beim Fahren mit einem verschmutzten Luftfilter kann sich ein Belag auf den Zündkerzen bilden und dies zu Störungen führen. Daher ist es wichtig, das Luftfilter regelmäßig auszu- tauschen (siehe ”Wartungsplan”...
  • Seite 42 WARTUNG Flügelmutter im Luftfilter entfernen und Papierfilter herausheben. 8009-150 Das Papierfilter auf eine feste Unterlage klopfen, um Staub zu entfernen. Ist das Papierfilter weiterhin schmutzig, ist es aus- zutauschen. WICHTIGE INFORMATION Das Papierfilter nicht mit Druckluft reinigen Das Papierfilter nicht waschen. Das Papierfilter nicht einölen.
  • Seite 43 WARTUNG Vorfilter aus Schaumstoff entfernen und in einem milden Reinigungsmittel auswaschen. Filter in einem sauberen Tuch wringen, bis es trocken ist. 8009-180 Flügelmuttern für das Luftfilter entfernen und Papierfilter herausheben. 8009-182 Das Papierfilter auf eine feste Unterlage klopfen, um Staub zu entfernen. Ist das Papierfilter weiterhin schmutzig, ist es aus- zutauschen.

  • Seite 44: Austausch Des Kraftstofffilters

    WARTUNG Austausch des Kraftstofffilters Das Kraftstofffilter in der Leitung alle 100 Stunden (einmal pro Saison) oder bei Verstopfung öfter austauschen. Das Filter ist wie folgt auszutauschen: Motorhaube öffnen. Schlauchschellen vom Filter weg bewegen. Eine Flachzange verwenden. Filter von den Schlauchenden abziehen. Neues Filter in die Schlauchenden drücken.

  • Seite 45: Kontrolle Des Luftdrucks Der Reifen

    WARTUNG Kontrolle des Luftdrucks der Reifen Der Luftdruck der Reifen muss für alle Räder 60 kPa (0,6 kp/cm ) betragen. Um die Antriebsleistung zu verbessern, kann der Luft- druck der Hinterreifen auf 40 kPa (0,4 kp/cm ) gesenkt werden. Der höchste zulässige Druck beträgt 80 kPa (0,8 kp/cm WICHTIGE INFORMATION 6016-109...

  • Seite 46: Sicherungen

    WARTUNG Zündkerzen austauschen Zündkabelschuh abziehen und um die Zündkerze reinigen. Zündkerze mit einem Zündkerzensteckschlüssel 13/16" (21 mm) entfernen. Zündkerze kontrollieren. Zündkerze austauschen, wenn die Elektroden rundgebrannt sind oder der Isolator rissig oder beschädigt ist. Zündkerze mit einer Stahlbürste reinigen, falls sie wiederverwendet werden soll.

  • Seite 47: Kontrolle Der Sicherheitsvorrichtungen

    WARTUNG Kontrolle der Sicherheitsvorrichtungen Der Aufsitzmäher verfügt über Sicherheitsvorrichtun- gen, die ein Starten oder Fahren unter nachstehenden Bedingungen verhindern. Der Motor soll nur gestartet werden können, wenn das Schneidwerk angehoben ist und die Hydrostatpedale in Neutralstellung sind. Es ist nicht erforderlich, dass der Fahrer auf dem Fahrersitz sitzt.

  • Seite 48: Austausch Der Lampen

    WARTUNG Austausch der Lampen Für Informationen bezüglich des Lampentyps, siehe ”Technische Daten”. Die beiden Schrauben entfernen, die die Ab-dek- kung des Lenkservogehäuses halten. Abdeckung abheben und um die Lenkstange dre- hen. 8009-511 Die beiden Schrauben entfernen, die den Lam- peneinsatz halten. Lampeneinsatz herausheben.

  • Seite 49: Komponenten Des Schneidwerks

    WARTUNG Komponenten des Schneidwerks Die folgende Anleitung beschreibt ein Schneidwerk mit Rückauswurf, doch die Verfahrensweise ist die gleiche für alle Schneidwerke, falls nicht anders angegeben. Die genannten Komponenten sind: • A Sperre • B Innerer Zapfen • C Hakenschutz • D Griff 8009-188 •...
  • Seite 50 WARTUNG Schneidwerk in den äußeren Haken des Geräte- rahmens anbringen. 8009-024 Sperre (A) herausziehen und Hakenschutz durch Zurückschieben seines Griffs (D) lösen. 8009-167 Schneidwerk durch Anziehen des mechanischen Hubhebels auf der rechten Fahrerseite anheben. Schneidwerk einschieben, sodass die inneren Zapfen (B) in der Nut des Geräterahmens anliegen.
  • Seite 51 WARTUNG Die Feder des Riemenspanners lösen und den Riemen an der vorderen Riemenscheibe anbrin- gen. Ein neuer Riemen ist kurz. Die vordere Rie- menscheibe bei Bedarf mit einem Schlüssel in der Mittelschraube drehen. 8009-008 Die Feder des Riemenspanners wieder einhaken. WICHTIGE INFORMATION Sicherstellen, dass der Riemen um die Spann- rolle liegt.

  • Seite 52: Einstellung Von Schnitthöhe, Parallelität Und Bodendruck

    WARTUNG Einstellung von Schnitthöhe, Parallelität und Bodendruck Wird ein neues Schneidwerk montiert, ist eine Einstel- lung von Höhe, Parallelität und Bodendruck erforder- lich. Die Einstellung muss in der genannten Reihenfolge durchgeführt werden. Ausgangslage: • Luftdruck der Reifen prüfen (60 kPa, 0,6 bar). •...

  • Seite 53: Servicestellung Des Schneidwerks

    WARTUNG Bodendruck Für ein optimales Mähergebnis muss das Schneidwerk der Form des Rasens folgen, ohne zu stark auf diesen zu drücken. Der Druck wird mit je einer Schraube und Feder an den Seiten des Aufsitzmähers eingestellt. Vorgehensweise beim Einstellen des Bodendrucks des Schneidwerks: Eine Personenwaage unter die Vorderkante des Schneidwerkrahmens stellen, sodass das...

  • Seite 54: Schneidwerkausführungen

    WARTUNG Schneidwerkausführungen ProFlex 18 und ProFlex 21 können mit zwei Schneid- werktypen ausgerüstet werden: • Combi 112 • Combi 122 Andere Schneidwerke können ohne Austausch des Antriebsriemens nicht montiert werden. 8009-288 Combi 112 8009-290 Combi 122 Kontrolle der Messer Für ein optimales Mähergebnis müssen die Messer unbeschädigt und scharf sein.

  • Seite 55: Ausbau Des Schneidwerks

    WARTUNG Ausbau des Schneidwerks WARNUNG! Vorsichtig arbeiten. Klemmgefahr. Die Maschine auf ebenem Untergrund abstellen. Bremse durch Betätigen des Pedals und Sperren mit dem Druckknopf sichern. 8009-328 Schneidwerk mit dem mechanischen Hubhebel anheben. Fronthaube ausbauen. 8009-375 Feder des Riemenspanners lösen. Riemen von der äußeren Riemenscheibe entfer- nen.
  • Seite 56 WARTUNG Die Höheneinstellstange (E) am hinteren Teil nach oben führen und aushaken: Stange bei Bedarf durch Herauf- oder Herunter- ziehen des vorderen Rahmenteils entlasten. 8009-169 10. Gleichzeitig am Griff (D) und am Schneidwerk zie- hen. Griff loslassen, sobald sich das Schneidwerk ein Stück herausbewegt hat.

  • Seite 57: Ausbau Des Schneidwerkrahmens

    WARTUNG Ausbau des Schneidwerkrahmens Ausgangslage beim Ausbau des Schneidwerk- rahmens: • Schneidwerk entfernt. Sperre herausdrehen, sodass die vordere Befesti- gung vom Schneidwerk gehoben werden kann. 8009-184 Schneidwerkrahmen nach hinten führen, sodass die Zunge am Schneidwerk den Griff um den Bügel am Schneidwerkrahmen lockert, und Rahmen abheben.

  • Seite 58: Einbau Des Riemens

    WARTUNG Einbau des Riemens Riemen von vorne anbringen und den vorderen Teil um den Griff des Hakenschutzes hängen. Riemen auf das Zwischenrad und gegen das Stützrad legen. 8009-009 Die Führungsplatte unter dem Stützrad herunter- drücken und den Riemen anbringen. 8009-343 Feder der Messerbremse einhaken.

  • Seite 59: Austausch Des Riemens Des Schneidwerks

    WARTUNG Austausch des Riemens des Schneidwerks WARNUNG! Bei Arbeiten mit den Messern Schutz- handschuhe tragen. Bei Arbeiten mit dem Riemen besteht Klemmgefahr. Riemenaustausch am Combi-Schneidwerk An diesen Schneidwerken mit ”kollisionssicheren” Messern werden die Messer von einem Keilriemen angetrieben. Der Keilriemen ist wie folgt auszutau- schen: Schneidwerk ausbauen, siehe Seite 53.

  • Seite 60: Ausbau Des Bioclip-Einsatzes

    WARTUNG Ausbau des BioClip-Einsatzes Um ein Combi-Aggregat von der BioClip-Funktion in ein Schneidwerk mit Rückauswurf zu verändern, wird der BioClip-Einsatz entfernt, der mit drei Schrauben unter dem Schneidwerk sitzt. Das Schneidwerk in die Servicestellung bringen, siehe ”Servicestellung des Schneidwerks” auf Seite 51.

  • Seite 61: Schmierung

    SCHMIERUNG Schmierung Schmierplan, PF 18 Bei täglichem Gebrauch ist zweimal wöchentlich zu schmieren (wöchentliche Schmierung = 1/52). 8009-590 Deutsch-...

  • Seite 62: Schmierplan, Pf 21

    SCHMIERUNG Schmierplan, PF 21 8009-591 Deutsch-...

  • Seite 63: Allgemeines

    SCHMIERUNG Allgemeines Startschlüssel abziehen, um unbeabsichtigte Bewe- gungen während des Schmierens zu vermeiden. Beim Schmieren mit der Ölkanne muss die Ölkanne mit Motoröl gefüllt sein. Beim Schmieren mit Fett kann, falls nicht anders ange- geben, Fett 503 98 96-01 oder ein anderes Chassis- oder Kugellagerfett mit gutem Korrosionsschutz ver- wendet werden.

  • Seite 64: Schmierung Gemäß Schmierplan

    SCHMIERUNG Schmierung gemäß Schmierplan Die Ziffern der folgenden Überschriften beziehen sich auf die Schmierpunkte gemäß ”Schmierplan, PF 18” auf Seite 59 und ”Schmierplan, PF 21” auf Seite 60. 1. Pedalmechanismus im Rahmentunnel Pedalmechanismus im Rahmentunnel schmieren. Die Abdeckung über dem Rahmentunnel durch Lösen der beiden Schrauben ausbauen.

  • Seite 65: Ketten Im Rahmentunnel

    SCHMIERUNG 2. Ketten im Rahmentunnel Abdeckung über dem Rahmentunnel entfernen, siehe ”1. Pedalmechanismus im Rahmentunnel” auf Seite 62. Ketten im Rahmentunnel mit einer Ölkanne oder einem Kettenspray für Motorräder schmieren. Die Welle für die Lenkseilzugrollen mit Fett schmieren. Die Rollen zur Seite führen und Fett auf die Welle pinseln.

  • Seite 66: Motoröl

    SCHMIERUNG 4. Motoröl Ölstand im Motor bei waagrecht stehendem Aufsitz- mäher und abgestelltem Motor prüfen. Motorhaube hochklappen. Messstab herausziehen und abtrocknen. Messstab ohne zu schrauben wieder einführen. Danach Messstab herausnehmen und Ölstand ab- lesen. 8009-158 Der Ölstand muss zwischen den Markierungen auf dem Messstab liegen.
  • Seite 67 SCHMIERUNG Wechseln des Motoröls Das Motoröl ist erstmalig nach 8 Betriebsstunden zu wechseln. Danach ist das Öl alle 100 Betriebsstunden auszuwechseln. WARNUNG! Das Motoröl kann sehr heiß sein, wenn es sofort nach dem Abstellen des Motors abgelassen wird. Deshalb den Motor zuerst etwas abkühlen lassen.

  • Seite 68: Schalthebel

    SCHMIERUNG 5. Schalthebel Getriebehaube ausbauen, zwei Schrauben. Gelenke und Lager auf der linken Seite mit einer Ölkanne schmieren. Gummischutz verschieben und Hydrostatseilzug mit einer Ölkanne schmieren. Das Pedal einige Male be- tätigen und erneut schmieren. 6008-209 Gummischutz wieder anbringen. Getriebehaube wieder anbringen. 6.

  • Seite 69: Gas- Und Chokeseilzüge, Hebellager

    SCHMIERUNG 9. Gas- und Chokeseilzüge, Hebellager PF 18 Die rechte Seitenabdeckung der Hebelanordnung (3 Schrauben) abnehmen und Motorhaube öffnen. Die freien Enden der Seilzüge mit der Ölkanne schmieren, auch am Vergaser. Die Hebel in ihre Endstellungen führen und erneut schmieren. Gelenke, Sperre und Lager der Bedienhebel des Schneidwerks mit einer Ölkanne schmieren.

  • Seite 70: Hydraulikölfilter, Austausch, Pf 21

    SCHMIERUNG 10. Hydraulikölfilter, Austausch, PF 21 WICHTIGE INFORMATION Altöl ist gesundheitsschädlich und darf nicht direkt auf dem Erdboden oder in der Natur beseitigt werden. Ausgetauschte Filter müssen zur Entsorgung einer Werkstatt oder einer anderen Stelle über- geben werden. Hautkontakt vermeiden; eventuelle Spritzer mit Wasser und Seife abwaschen.

  • Seite 71: 12. Seilzug Der Feststellbremse

    SCHMIERUNG Motor warmfahren und prüfen, dass kein Öl um die Dichtung des Ölfilters austritt. Ölstand im Motor prüfen, bei Bedarf auffüllen. Ölfüllmenge des Ölfilters: 0,2 l. 12. Seilzug der Feststellbremse Getriebehaube entfernen, siehe ”5. Schalthebel” auf Seite 66. Bei Bedarf die Feder (A) von der Schraube (B) abneh- men.
  • Seite 72 SCHMIERUNG Deutsch-...

  • Seite 73: Störungssuchplan

    STÖRUNGSSUCHE Störungssuchplan Problem Ursache Motor springt nicht an • Kraftstofftank leer • Falscher Kraftstofftyp im Tank • Zündkerzen defekt • Zündkerzenanschlüsse fehlerhaft • Schmutz in Vergaser oder Kraftstoffleitung Anlasser dreht den Motor nicht durch • Schneidwerk in falscher Position • Bremse nicht angezogen •...
  • Seite 74 STÖRUNGSSUCHE Problem Ursache Motor wird überhitzt • Motor überlastet • Lufteinlass oder Kühlrippen verstopft • Lüfter beschädigt • Zu wenig oder kein Öl im Motor • Vorzündung fehlerhaft • Zündkerzen defekt Batterie wird nicht aufgeladen • Eine oder mehrere Batteriezellen defekt •...

  • Seite 75: Aufbewahrung

    AUFBEWAHRUNG Aufbewahrung Aufbewahrung für den Winter Am Ende der Mähsaison sollte der Aufsitzmäher sofort für die Winteraufbewahrung in Ordnung gebracht werden – dies gilt auch, wenn die Maschine länger als 30 Tage nicht im Einsatz ist. Kraftstoff, der längere Zeit (30 Tage oder mehr) im Tank verbleibt, kann klebrige Ablagerungen bil- den, die den Vergaser verstopfen und die Funktion des Motors stören können.

  • Seite 76: Service

    AUFBEWAHRUNG Zündkerzen ausbauen und etwa einen Esslöffel Motoröl in jeden Zylinder füllen. Motor durchdrehen, damit das Öl verteilt wird, und Zündkerzen wieder einbauen. Alle Schmiernippel, Gelenke und Wellen schmieren. Batterie ausbauen. Batterie reinigen, aufladen und kühl aufbewahren. Aufsitzmäher sauber und trocken aufbewahren und mit einer Schutzabdeckung versehen.

  • Seite 77: Elektrische Und Hydraulikanlage

    ELEKTRISCHE UND HYDRAULIKANLAGE Elektrische Anlage 8009-549 Elektrische Anlage, Position der Komponenten Die Zahlen entsprechen: Mikroschalter, Hydrostat Mikroschalter, Schneidwerk Mikroschalter, Sitz Zündschloss Betriebsstundenzähler Startrelais Motoranschlüsse Hauptsicherung 15 A Sicherung 7,5 A 10. Steckdosenschalter 11. Steckdose 12. Beleuchtungsschalter 13. Beleuchtung Deutsch-...
  • Seite 78 ELEKTRISCHE UND HYDRAULIKANLAGE 8009-588 Elektrische Anlage Die Zahlen entsprechen: Abkürzungen der Farben: Mikroschalter, Hydrostat RD = Rot BL = Blau Mikroschalter, Schneidwerk VT = Weiß Mikroschalter, Sitz SV = Schwarz Zündschloss GL = Gelb Betriebsstundenzähler GR = Grün Startrelais BR = Braun Motoranschlüsse Hauptsicherung 15 A Sicherung 7,5 A...

  • Seite 79: Hydraulikanlage, Pf 21

    ELEKTRISCHE UND HYDRAULIKANLAGE Hydraulikanlage, PF 21 8009-357 Hydraulikanlage, Position der Komponenten Hydraulikanlage, Position der Komponenten: Lenkservo Luftzylinder Pumpe im Hydrostat Druckbegrenzungsventil Hydraulikölfilter Betätigungsventil für Luftzylinder Hydraulikanlage sauber halten. Nicht vergessen: • Vor dem Öffnen des Einfülldeckels oder Lösen eines Anschlusses stets sorgfältig reinigen. •...
  • Seite 80 ELEKTRISCHE UND HYDRAULIKANLAGE Deutsch-...

  • Seite 81: Technische Daten

    TECHNISCHE DATEN Technische Daten Daten Rider ProFlex 18 Rider ProFlex 21 Abmessungen Länge Basismaschine 2080 mm / 6,82 ft 2080 mm / 6,82 ft Breite Basismaschine 900 mm / 2,95 ft 900 mm / 2,95 ft Höhe 1160 mm / 3,80 ft...
  • Seite 82 TECHNISCHE DATEN Daten Rider ProFlex 18 Rider ProFlex 21 Hydraulikanlage Max. Betriebsdruck 45 bar / 630 PSI Kraftübertragung Fabrikat Tuff Torq K 62 Tuff Torq K 66 Öl SAE 10W/30, Klasse SF-CC SAE 10W/30, Klasse SF-CC Ölfüllmenge gesamt 3,2 l...

  • Seite 83: Eu-Konformitätserklärung

    Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.: +46-36-146500, versichert hiermit, dass die Aufsitzrasenmäher Husqvarna Rider ProFlex 18 und ProFlex 21 von den Seriennummern des Bau- jahrs 2002 an (die Jahreszahl wird im Klartext auf dem Typenschild angegeben, mitsamt einer nachfol- genden Seriennummer) den Vorschriften folgender RICHTLINIEN DES RATES entsprechen: -vom 22.
  • Seite 84 EU-KONFORMITÄTSERKLÄRUNG Deutsch-...

  • Seite 85: Servicejournal

    SERVICEJOURNAL Servicejournal Maßnahme Lieferservice Batterie mit Batteriesäure füllen und vier Stunden aufladen. Lenkrad, Sitz und gegebenenfalls weitere Komponenten montieren. Schneidwerk montieren. Schneidwerk einstellen: Hubfedern einstellen (das ”Gewicht” des Schneidwerks soll 12-15 kg betragen; soll eine Kehrbürste benutzt werden, auf max. Federkraft einstellen). Schneidwerk so einstellen, dass die Hinterkante ca.
  • Seite 86 SERVICEJOURNAL Maßnahme Datum, Meterst., Stempel, Unterschrift Wartung alle 25 Std. Vorfilter des Luftfilters reinigen (Öl-Schaum-Element) Anm. (kürzere Intervalle bei staubigen Arbeitsbedingungen). Kühllufteinlass des Motors und Lufteinlass der Kraftübertragung reinigen. Luftfilter der Kraftstoffpumpe reinigen (bei staubigen Arbeitsbedingungen). Platz für die Journalführung Deutsch-...
  • Seite 87 SERVICEJOURNAL Maßnahme Datum, Meterst., Stempel, Unterschrift Wartung alle 50 Std. Vorfilter des Luftfilters reinigen/austauschen (Öl-Schaum-Element) Anm. (kürzere Intervalle bei staubigen Arbeitsbedingungen). Kühllufteinlass des Motors und Lufteinlass der Kraftübertragung reinigen. Luftfilter der Kraftstoffpumpe reinigen. Luftfilter der Kraftstoffpumpe reinigen. Schnitthöheneinstellung prüfen/einstellen. Feststellbremse prüfen/einstellen. Flammenschutz/Funkenlöscher überprüfen (Extraausrüstung).
  • Seite 88 SERVICEJOURNAL Maßnahme Datum, Meterst., Stempel, Unterschrift Wartung alle 100/200 Std. Motoröl wechseln. Ölfilter austauschen (alle 200 Std.). Anm. Vorfilter des Luftfilters reinigen/austauschen (Öl-Schaum- Element). Papierfilter des Luftfilters reinigen. Alle 200 Std. austauschen (kürzere Intervalle bei staubigen Arbeitsbedingungen). Kühllufteinlass des Motors und Lufteinlass der Kraftübertragung reinigen.
  • Seite 89 SERVICEJOURNAL Maßnahme Datum, Meterst., Stempel, Unterschrift Wartung alle 300 Std. Maschine inspizieren. Zusatzarbeiten? Anm. Motoröl wechseln. Luftfilter austauschen (Öl-Schaum-Element). Luftfilter (Papierfilter) austauschen. Luftfilter der Kraftstoffpumpe reinigen. Schnitthöheneinstellung prüfen/einstellen. Feststellbremse prüfen/einstellen. Flammenschutz/Funkenlöscher überprüfen (Extraausrüstung). Ölfilter des Motors austauschen (200 Std.). 10. Hydraulikölfilter austauschen (200 Std.). 11.
  • Seite 90 SERVICEJOURNAL Maßnahme Datum, Meterst., Stempel, Unterschrift Mindestens einmal pro Saison Motoröl wechseln (100 Std.). Anm. Vorfilter des Luftfilters reinigen/austauschen (Öl-Schaum- Element) (25 Std.) (kürzere Intervalle bei staubigen Arbeitsbedingungen). Papierfilter des Luftfilters reinigen/austauschen (100 Std.) (kürzere Intervalle bei staubigen Arbeitsbedingungen). Luftfilter der Kraftstoffpumpe reinigen (50 Std.). Schnitthöheneinstellung justieren (50 Std.).
  • Seite 91 SERVICEJOURNAL Maßnahme Datum, Meterst., Stempel, Unterschrift Deutsch-...
  • Seite 92 SERVICEJOURNAL Maßnahme Datum, Meterst., Stempel, Unterschrift Deutsch-...
