Entlüftung des Hydrauliksystems
Siehe "Entlüftung von Hydrogetriebe und
Hydraulikanlage" auf Seite 54.

Lenkservo

Siehe "Ausbau/Einbau des Lenkservos" auf
Seite 35.

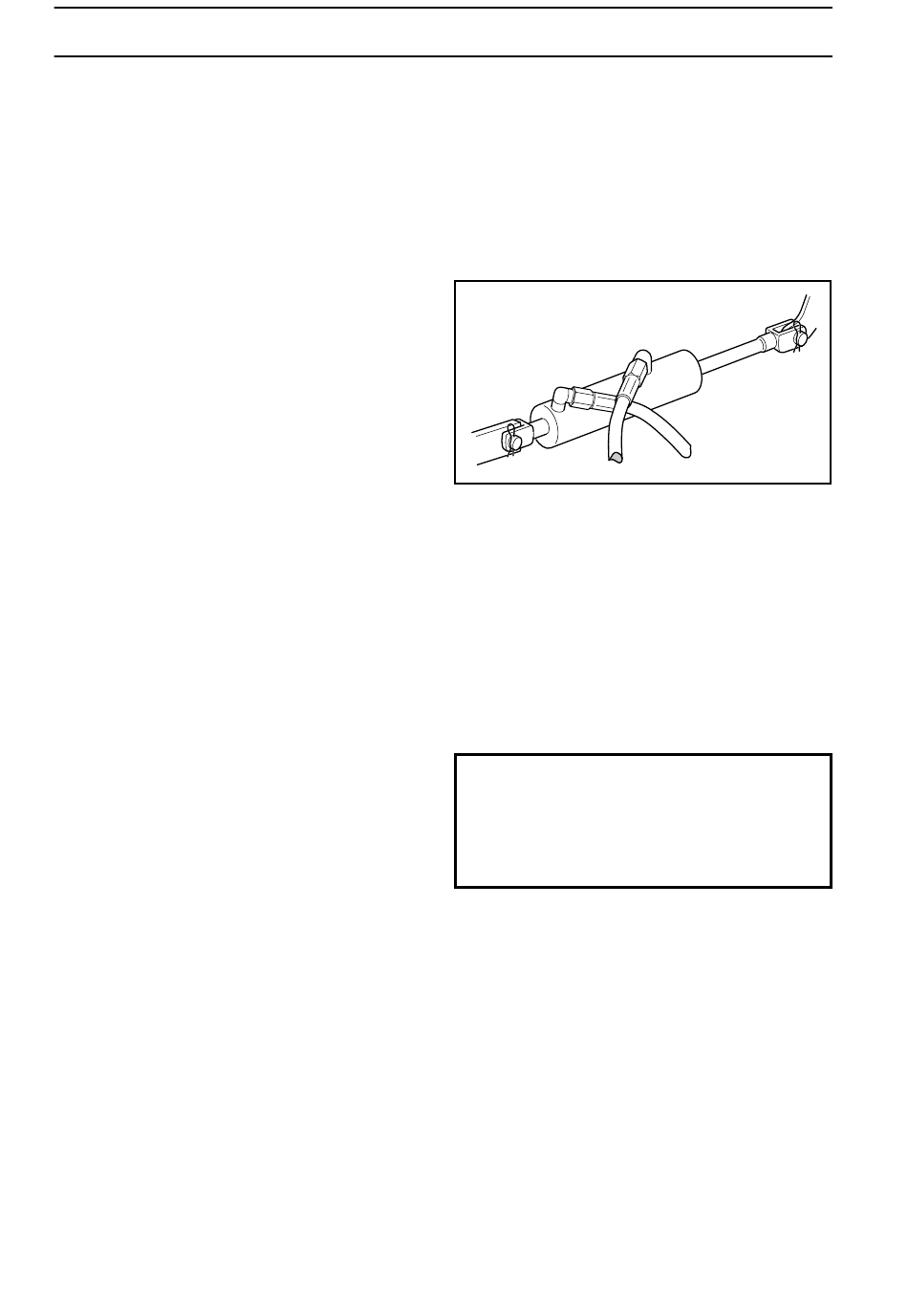

Austausch des Hubzylinders

1. Das Schneidwerk auf den Boden absenken.
Den Motor abstellen.
2. Reinigen gemäß "Arbeitsmethoden" auf
Seite 82.
3. Den hinteren zylindrischen Bolzen
entfernen. Zwei Scheiben werden freigelegt.
Wenn es spannt, den Hydraulikhubhebel in
Absenkstellung halten und den Mitnehmer
an der Achse der Hebelanordnung z. B. mit
einem Schraubenschlüssel drehen.
4. Die Winkelnippel mit einem 17-mm-
Schlüssel gegenhalten und die
Hydraulikanschlüsse vom Zylinder trennen.
Ein wenig Öl läuft aus.
5. Den vorderen zylindrischen Bolzen
entfernen. Zwei Scheiben werden freigelegt.
6. Den Hydraulikzylinder in die vordere
Befestigung einsetzen. Eine Scheibe auf
jeder Seite des Zylinderohrs in der Gabel
platzieren. Den Zylinderbolzen sichern.
7. Hydraulikanschlüsse anschließen. Die
Winkelnippel gegenhalten. Die Schläuche
so drehen, dass sie nicht an scharfen
Kanten schaben können. Der vordere
Schlauch am Zylinder soll zum oberen
Anschluss am Ventilblock führen.
8. Den Hydraulikzylinder in die hintere
Befestigung einsetzen. Eine Scheibe auf
jeder Seite des Zylinderohrs in der Gabel
platzieren. Den Zylinderbolzen sichern.
9. Die Getriebehaube demontieren und
Getriebeöl nachfüllen. Beim Betrieb des
Motors aufpassen und nachfüllen, damit der
Tank nicht geleert wird.
10. Probefahren und das Hydrauliksystem
entlüften.
11. Die Einstellung der Hebelanordnung
kontrollieren, siehe "Einstellung der
Hebelanordnung" auf Seite 58.
12. Die Kunststoffabdeckung wieder über dem
Hydraulikventilblock und der Getriebehaube
anbringen.
84
Deutsch-
HYDRAULIKANLAGE
Hubzylinder
WICHTIGE INFORMATION
Die Hydraulikleitungen können
verwechselt werden.
Bei falschem Anschluss sind die
Hebelbewegungen umgekehrt.
