3.3 Gerätestutzen (EHA und ODA) rechts oder links montieren

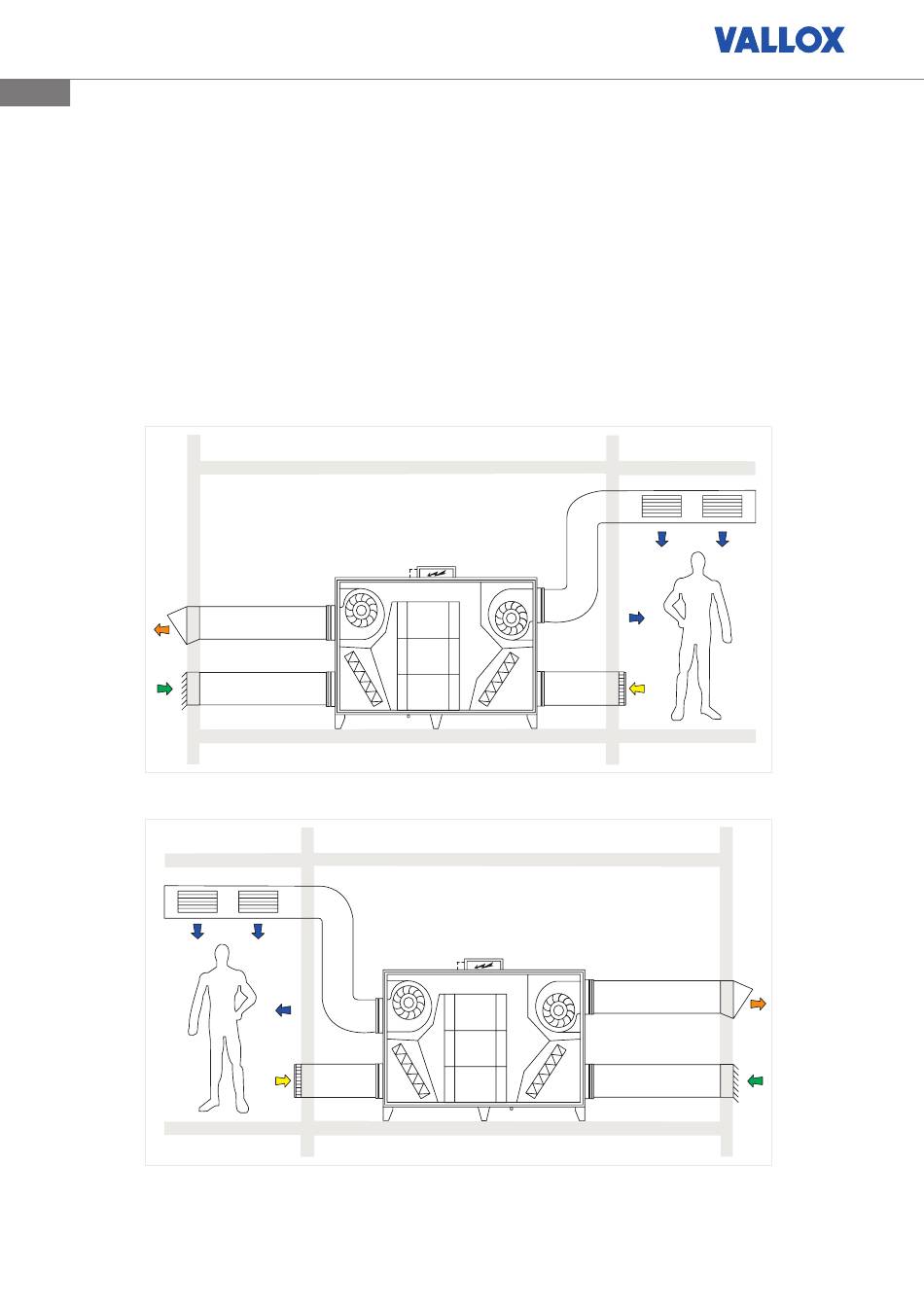

Vario Lüftungsgeräte sind universell ausgelegt. Bei der Montage kann gewählt werden, ob die Außen-
luftansaugung von rechts (Abb. oben) oder von links (Abb. unten) erfolgen soll.
Entsprechend der Planung müssen die Gerätestutzen mittels der beigelegten Aufkleber gekennzeichnet
werden.
Kennzeichnung der Luftarten nach DIN EN 13779 - Nicht-Wohngebäude (Bezeichnung der Aufkleber):
„ ODA (OutsiDe Air) (e1)
SUP (SUPply air) (e2)
„
ETA (ExTract Air) (i1)
„
„ EHA (ExHaust Air) (i2)
IDA (InDoor Air)
„
Fortluft EHA
Außenluft ODA
=> Außenluft (grün)
=> Zuluft (blau)
=> Abluft (gelb)
=> Fortluft (orange)
=> Raumluft (grau)
K
Zuluft
SUP
Abluft
ETA
Luft, die von außen in das Gerät strömt
Luftstrom, der in den Raum eintritt
Luftstrom, der den Raum verlässt
Luftstrom, der ins Freie strömt
Luft im Raum oder Bereich
Zuluft
SUP
Abluft
ETA
Fortluft EHA
Außenluft ODA
K
