4.1.1 Mauerdurch-

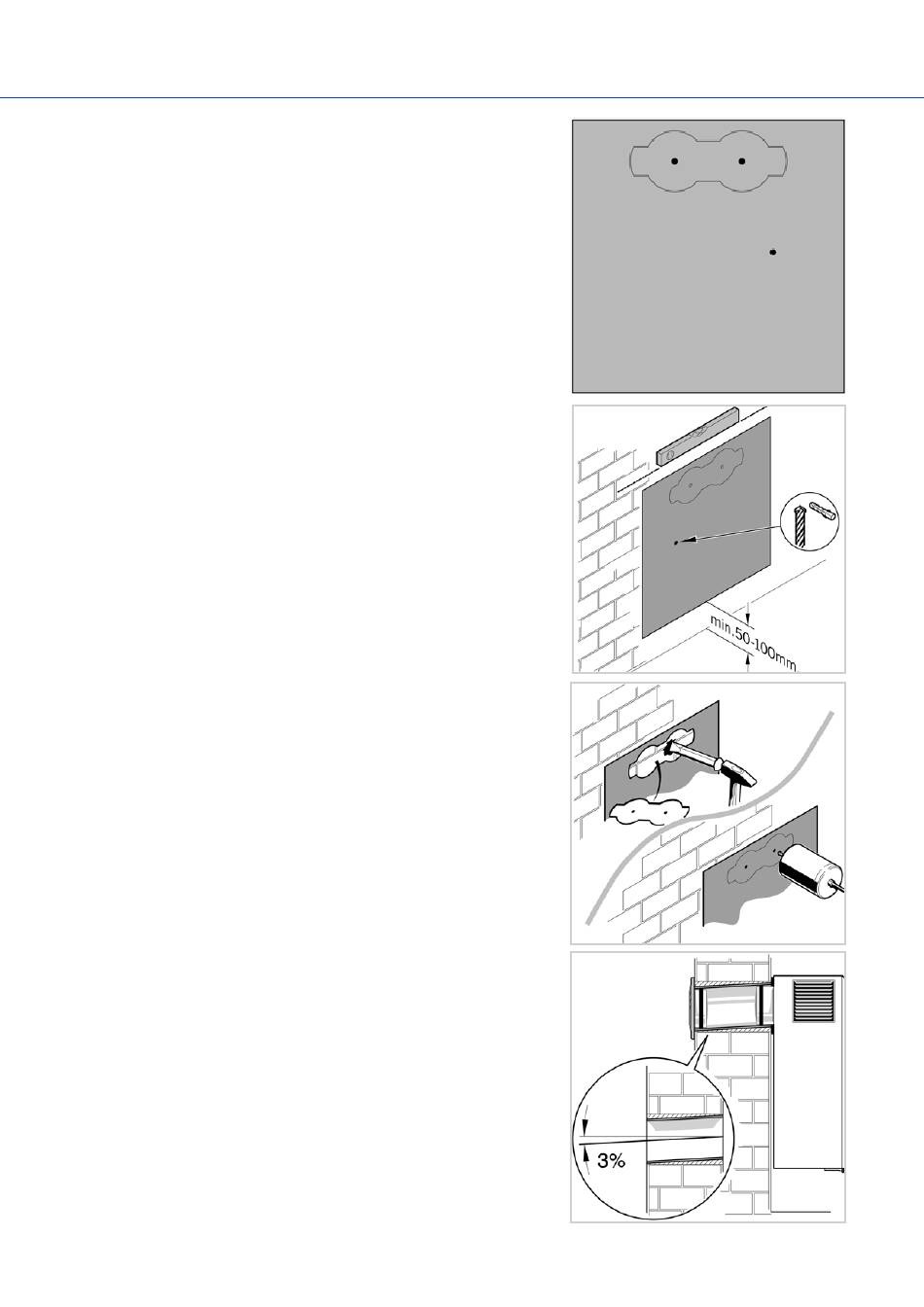

• Richten Sie das B 60 SC - Aufputz am Auf-
führungen
montieren
Bitte beachten Sie hierbei den empfohlenen
Bodenabstand von 10 cm. Ein Bodenabstand von
mindestens 5 cm muss eingehalten werden!
• Richten Sie die Montageschablone aus
• Zeichnen Sie die Bohrlöcher an.
Die Schablone kann auch an der Wand befestigt
werden, um zwei Hände frei zu haben.
• Erstellen Sie jetzt die Wanddurchbrüche.
Die Wanddurchführungen müssen gemäß den
angezeichneten Maßen mit einem leichten Gefäl-
le nach außen erfolgen (etwa 3%).
Die Wanddurchführungen sollten so groß
geplant und durchgeführt werden, dass beide
Rohre mit einer diffusionsdichten Dämmung ge-
gen Kondensatbildung isoliert werden können.
Die Länge der Mauerdurchführungsrohre ist
gleich dem Maß der fertigen Wand mit Innen-
und Außenputz.
stellungsort aus und bringen Sie die Markie-
rungen für die Mauerdurchführungen sowie
die Löcher für die Aufhängung gemäß der
mitgelieferten Montageschablone an.
HINWEIS
(Bodenabstand beachten.
HINWEIS
Dies kann durch Stemmen nach den ange-
zeichneten Konturen (oder innerhalb der
befestigten Schablone) geschehen oder aber
mit einer Kernbohrmaschine (ø = 105 mm,
Bohrmittelpunkt laut Schablone).
HINWEIS
B 60 SC Aufputz/Unterputz
