Benutzerhandbuch
5.3.2. Montage der
Durchflusssensoren
(Fortsetzung)
5.3.3. Befestigung der
Temperatursensoren
5.4. Einstellung des
Jumpers (J)
© Danfoss | 2020.06
SonoMeter 30 Ultraschall-Messgerät für Heiz-und Kühlsysteme
Der Standort und die Position des Durchflusssensors muss so gewählt werden, dass das Risiko der
Ansammlung von Luftblasen in der Zone der Ultraschallsensoren verringert wird (Abb. 5.1).
a) Zulässige Einbauposition
b) Die Einbauposition ist verboten.
(Die Luftblasen können akkumulieren)

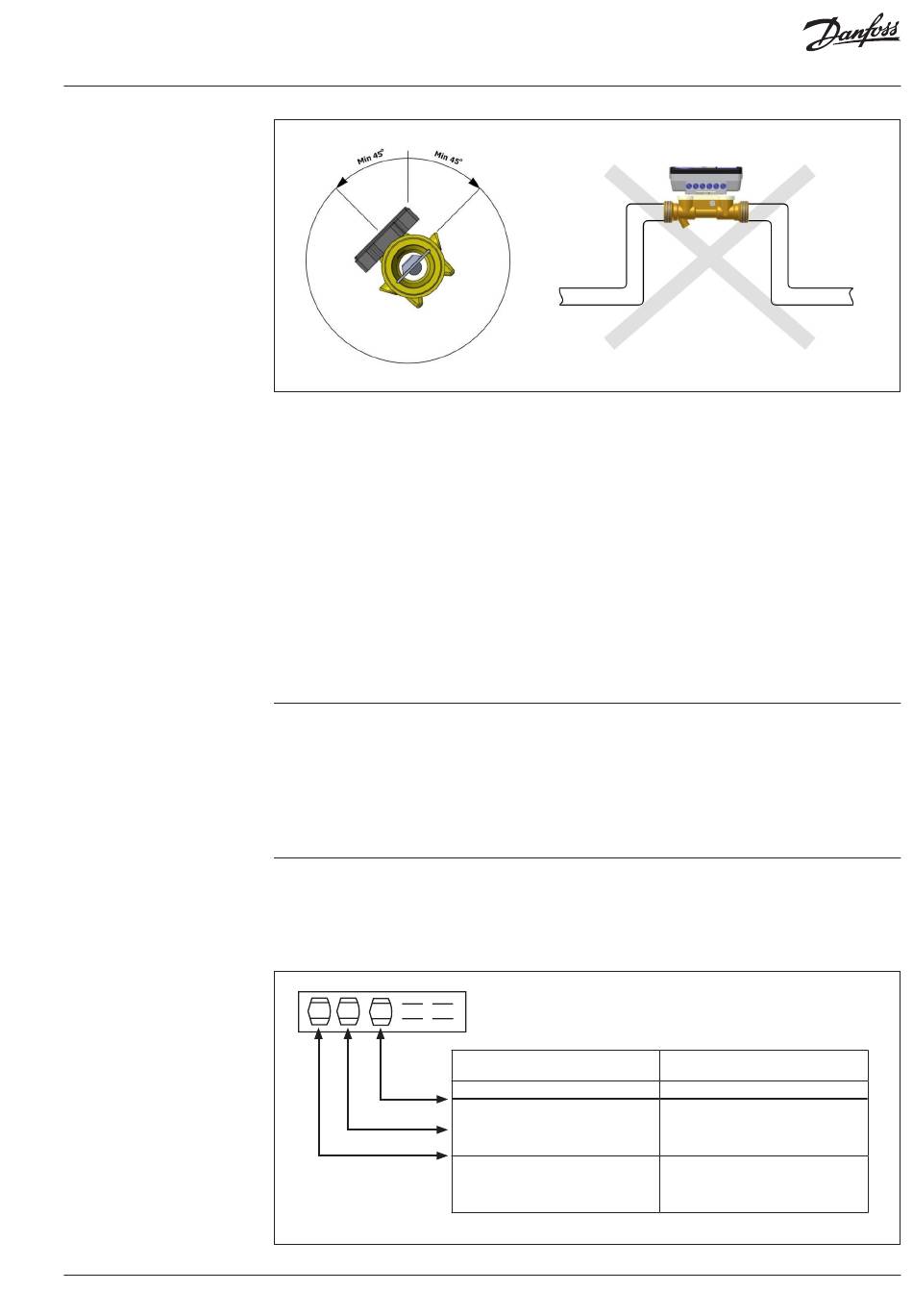

Abb.5.1. Einbauposition der Strömungssensoren q
Die Richtung der Sensorinstallation (wird durch
den Pfeil auf dem Etikett des Durchflusssensors
angezeigt) muss mit der Strömungsrichtung in
der Rohrleitung übereinstimmen.
Bevor Sie den Durchflusssensor installieren,
spülen Sie das Rohr gut ab; montieren Sie für
diesen Zweck den Abstandhalter.
Die Flanschdichtungen müssen mit dem
Rohrdurchmesser übereinstimmen. Während
Temperaturfühler werden mit dem Kopf nach
oben montiert, stehen senkrecht zur Rohrachse
oder sind um 45 ° in Strömungsrichtung der
Flüssigkeit geneigt, so dass das Fühlerelement
mindestens bis zur Rohrachse oder darüber
hinaus in das Medium eingeführt wurde (siehe
Anhang C)
Der Anschluss J befindet sich auf
der Rechenwerksplatine zwischen
den Temperatursensoren und den
Anschlussterminals für Impulseingang /
-ausgang (Abbildung A1). Durch Verbinden oder
Abb. 6.1. Definition von Jumpern
3,5 m
p
der Montage muss die Dichtung genau mittig
auf dem Rohrquerschnitt liegen, um ein
Herausrutschen der Dichtungen im Rohr zu
vermeiden.
Es ist verboten, in der Nähe befindliche
Signalkabel des Durchflusssensors (weniger als 5
cm) mit Stromkabeln oder Kabeln anderer Geräte
zu verbinden.
Bei Messgeräten mit Durchflusssensoranschluss
G3 / 4 ', G1 und G1 ¼' ist ein Temperatursensor im
Gehäuse des Durchflusssensors montiert.
Es ist verboten, in der Nähe befindliche
Signalkabel von Temperatursensoren (weniger
als 5 cm) mit Stromkabeln oder Kabeln anderer
Geräte zu verbinden.
offen lassen der Kontakte des Steckers, können
Sie den normalen oder Prüf-(Test-)modus
wählen, und die Impulseingänge oder -ausgänge
aktivieren:
Jumper ist nicht eingestellt
(Kontakte sind offen)

NORMALER MODUS

Die erste Impulsausgabe ist aktiv
(Terminals 52,53)
Die zweite Impulsausgabe ist aktiv
(Terminals 50,51)
3 /h ... q 60 m 3 /h
p
Jumper ist eingestellt
(Kontakte sind verbunden)
PRÜF-(TEST-)MODUS
Die erste Impulseingabe ist aktiv
(Terminals 52,53)
(Jumper muss entfernt werden,
wenn im TEST-Modus)
Die zweite Impulseingabe ist aktiv
(Terminals 50,51)
(Jumper muss entfernt werden,
wenn im TEST-Modus)
BC323738728503de-010101 | 11
