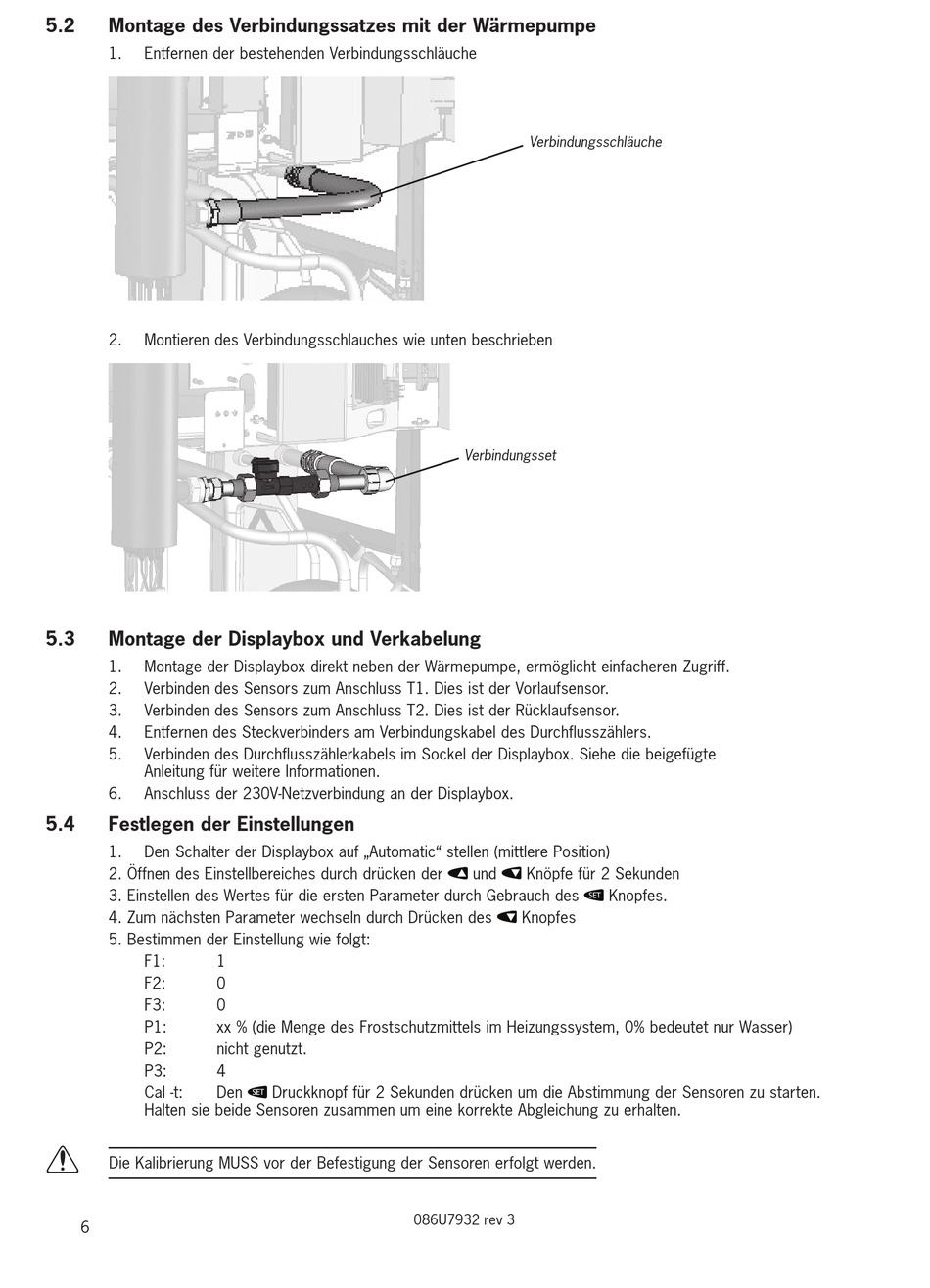

5.2
Montage des Verbindungssatzes mit der Wärmepumpe
1 .
Entfernen der bestehenden Verbindungsschläuche
2 .
Montieren des Verbindungsschlauches wie unten beschrieben
5.3
Montage der Displaybox und Verkabelung
1 .
Montage der Displaybox direkt neben der Wärmepumpe, ermöglicht einfacheren Zugriff .
2 .
Verbinden des Sensors zum Anschluss T1 . Dies ist der Vorlaufsensor .
3 .
Verbinden des Sensors zum Anschluss T2 . Dies ist der Rücklaufsensor .
4 .
Entfernen des Steckverbinders am Verbindungskabel des Durchflusszählers .
5 .
Verbinden des Durchflusszählerkabels im Sockel der Displaybox . Siehe die beigefügte
Anleitung für weitere Informationen .
6 .
Anschluss der 230V-Netzverbindung an der Displaybox .
5.4
Festlegen der Einstellungen
1 .
Den Schalter der Displaybox auf „Automatic" stellen (mittlere Position)
2 . Öffnen des Einstellbereiches durch drücken der
3 . Einstellen des Wertes für die ersten Parameter durch Gebrauch des
4 . Zum nächsten Parameter wechseln durch Drücken des
5 . Bestimmen der Einstellung wie folgt:
F1:
F2:
F3:
P1:
P2:
P3:
Cal -t:
Halten sie beide Sensoren zusammen um eine korrekte Abgleichung zu erhalten .
⚠
Die Kalibrierung MUSS vor der Befestigung der Sensoren erfolgt werden .
6
1
0
0
xx % (die Menge des Frostschutzmittels im Heizungssystem, 0% bedeutet nur Wasser)
nicht genutzt .
4
Den
Druckknopf für 2 Sekunden drücken um die Abstimmung der Sensoren zu starten .
Verbindungsschläuche
Verbindungsset
und
Knöpfe für 2 Sekunden
�
Knopfes
�
086U7932 rev 3
Knopfes .
