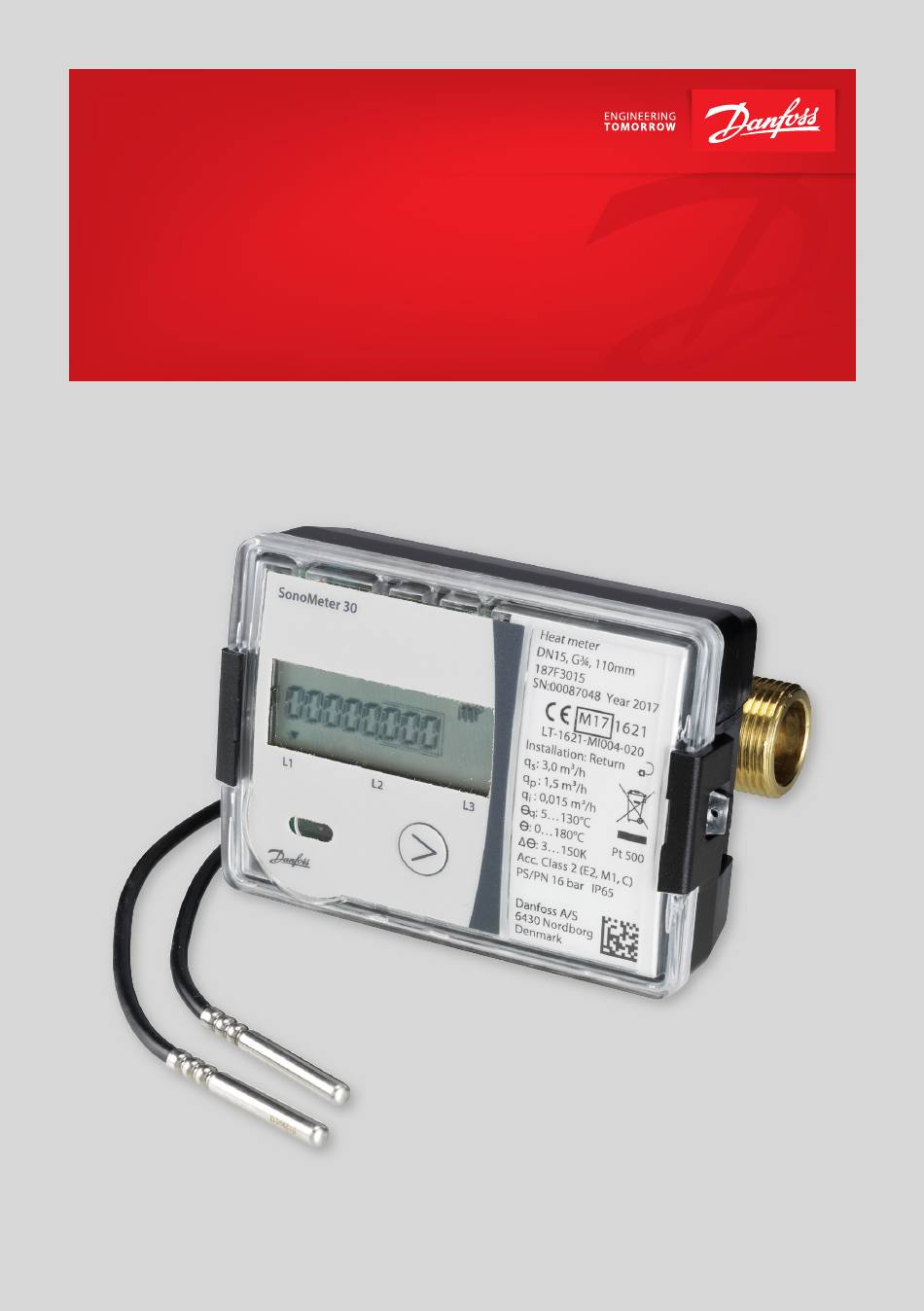

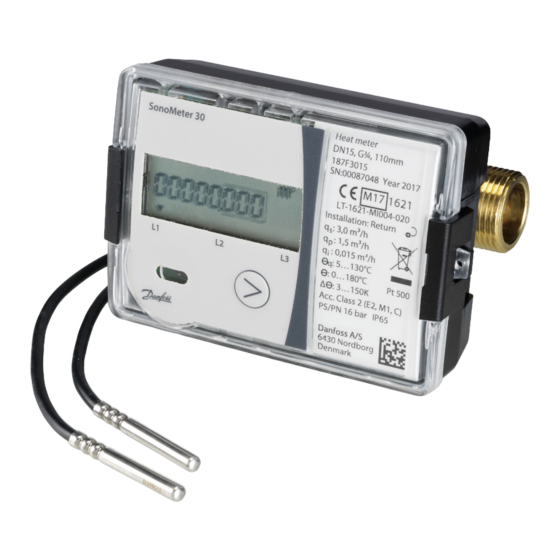

- Seite 1 'Instruktion SonoMeter 30 Ultraschall-Messgerät für Heiz- und Kühlsysteme www.danfoss.com...
-
Seite 2: Eu Declaration Of Conformity
Energy Metering Category Manager Danfoss only vouches for the correctness of the English version of this declaration. In the event of the declaration being translated into any other language, the translator concerned shall be liable for the correctness of the translation... -
Seite 3: Installation
Leitungsposition: Keine Beschränkungen, jedoch sind Rotation der Leitungsachse: Zur Vermeidung von Positionen zu vermeiden, die zu Luftansammlungen Luftansammlungen im Durchflusssensor sollte dieser in führen können. einem Winkel von 45 bis 315° ausgerichtet sein. VU.IG.J3.03 © Danfoss | Energy Meters | 2018.07 | 3... - Seite 4 Montage unmittelbar auf dem Gehäuse des Ultraschall-Durchflusssensors, Drehung jeweils bei 90° (nur wenn die Durchflusstemperatur 90 °C nicht übersteigt): a) Auf dem Durchflusssensor, mit Gewindeanschluss b) Auf dem Durchflusssensor, mit Flanschanschluss An der Wand: Panelmontage an einer Standard-DIN-Schiene: 4 | © Danfoss | Energy Meters | 2018.07 VU.IG.J3.03...
- Seite 5 Installationsempfehlungen für die Montage und Installationsempfehlungen für direkte, kurze Tempe- Abdichtung von Kugelventilen ratursensoren Plombierung Plombierung Tauchhülse Tauchhülse a) um 45° geneigt b) senkrecht Installationsempfehlungen für Tauchhülsen-Temperaturfühler mit dauerhaft angeschlossener Signalleitung VU.IG.J3.03 © Danfoss | Energy Meters | 2018.07 | 5...
-
Seite 6: Elektrische Verdrahtung
Elektrische Verdrahtung Verdrahtungsplan 1 Jumper-Einstellungen: 1: Zusätzlicher Impulseingang V2 ist verbunden. 2: Zusätzlicher Impulseingang V1 ist verbunden. T1: Vorlauftemperaturfühler T2: Rücklauftemperaturfühler V1: Zusätzlicher Impulsein- gang/-ausgang 1 V2: Zusätzlicher Impulsein- gang/-ausgang 2 6 | © Danfoss | Energy Meters | 2018.07 VU.IG.J3.03... - Seite 7 V1: Zusätzlicher Impulseingang/-ausgang (Energie-Ausgang in den TEST-Modus) Kommunikationsmodule Klemmen Beschreibung 24, 25 M-Bus-Modul (bipolar) 60, 61 12- bis 24-Volt-Gleichstrom-Spannungsversorgung für Modbus und LON (bipolar) RS-485-Modbus-RTU-Modul (+) RS-485-Modbus-RTU-Modul (-) LON-Modul (Leitung A) LON-Modul (Leitung B) VU.IG.J3.03 © Danfoss | Energy Meters | 2018.07 | 7...
-
Seite 8: Übersicht Über Die Display-Funktionen
IP65 für Wärmezähler IP67 für Heizungs- und Kühlungsmessgeräte Übersicht über die Display-Funktionen 4.1. Menüstruktur Hauptschleife Lange drücken 2.6.1 2.7.1 2.15.1 Statistische Daten Kurz drücken 3.6.1 3.15 Informative Parameter 4.2. Displaysymbole 8 | © Danfoss | Energy Meters | 2018.07 VU.IG.J3.03... - Seite 9 Erläuterungen zu speziellen Symbolen: Flussrichtung nach vorne (richtige Richtung) Flussrichtung nach hinten (falsche Richtung) kein Pfeil kein Durchfluss Erläuterungen zu weiteren Symbolen finden Sie in der detaillierten Anleitung auf www.heating.danfoss.com. 4.3. Fehlercodes Fehlercodes können aus bis zu vier Symbolen bestehen.
- Seite 10 Kupfer mit PUR- oder PVC-Mänteln Kabelwiederverwertung Durchflusssensor (incl. Drucksensor und Messing, Edelstahl, PPS Metallwiederverwertung Auskleidung) Zugelassene Entsorgungsstelle für Drucksensor PZT, Edelstahl, PPS PZT-Materialien Sonstige Kunststoffteile PC, PPS, PEI, TPE Kunststoffwiederverwertung 10 | © Danfoss | Energy Meters | 2018.07 VU.IG.J3.03...
-
Seite 11: Rechtliche Hinweise
Nach §32 MessEG hat der Verwender von neuen oder erneuerten Messgeräten diese der nach Landesrecht zuständigen Behörde spätestens sechs Wochen nach Inbetriebnahme (Installation) anzuzeigen. Detaillierte Informationen zu dieser Meldepflicht und die Möglichkeit zum Anzeigen des Messgerätes finden Sie unter www.eichamt.de . VU.IG.J3.03 © Danfoss | Energy Meters | 2018.07 | 11... - Seite 12 12 | © Danfoss | Energy Meters | 2018.07 VU.IG.J3.03...
