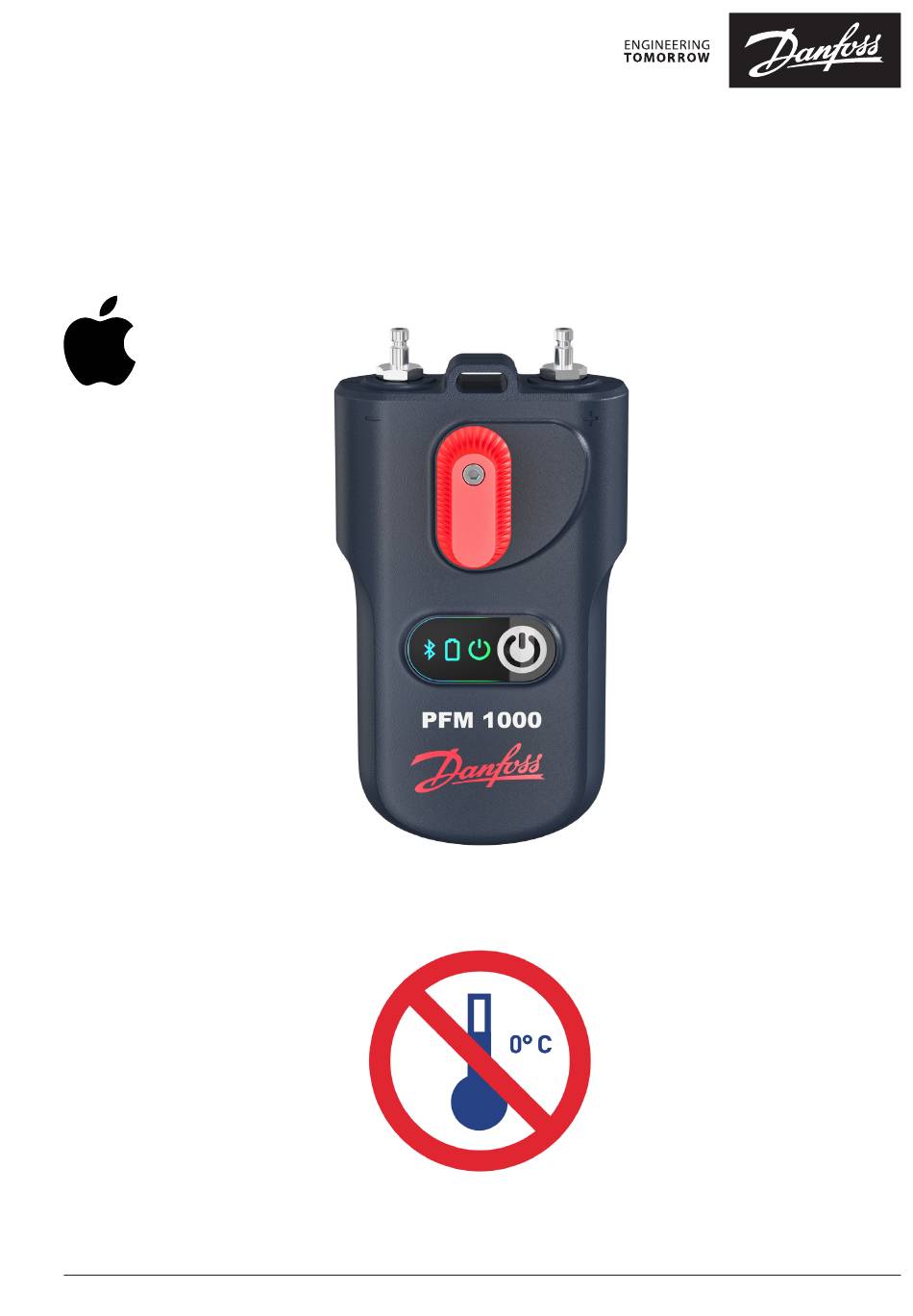

- Seite 1 Bedienungsanleitung PFM 1000-Messgerät für den hydraulischen Abgleich Bedienungsanleitung für mobile Endgeräte mit Betriebssystem iOS ACHTUNG! FROSTEMPFINDLICHES GERÄT © Danfoss | 2019.08 VU.E2.G2.03 | 1...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung PFM 1000 Inhalt Einleitung ..............................3 PFM 1000 Geräteeigenschaften .........................3 PFM 1000 Druckmesseinheit ........................3 PFM 1000 Installation der Anwendung und Hauptanzeige ..............4 Einrichten der Anwendung ..........................4 Einschalten der Druckeinheit ........................5 Achtung! Wichtiger Hinweis! ........................5 Messung ..............................5 Fenster „Messung“ ..................................5 Messung – Kontextmenü-Registerkarten ......................... 6 Ventil auswählen .................................. -
Seite 3: Einleitung
Hydrauliksystemen misst und die Messwerte mithilfe der Bluetooth Low Energy-Technologie (im Folgenden nur BLE) an ein mobiles Gerät mit dem Betriebssystem Android oder iOS sendet. Die PFM 1000-Messeinheit ist sehr widerstandsfähig und verfügt über einem massiven, robusten Rahmen, der einem Sturz aus zwei Metern Höhe standhält. -
Seite 4: Pfm 1000 Installation Der Anwendung Und Hauptanzeige
Bedienungsanleitung PFM 1000 PFM 1000 Installation Die PFM 1000-Anwendung finden Sie im App Store. Starten Sie die PFM 1000-Anwendung. der Anwendung und Installieren Sie diese auf Ihrem mobilen Gerät. Hauptanzeige Einrichten der Anwendung Wählen im Einführungsfenster die Schaltfläche Einstellungen, hier können Sie die ersten Eigenschaften der Anwendung einrichten. -
Seite 5: Einschalten Der Druckeinheit
Verbinden mit dem Messgerät angezeigt. Nachdem Sie die Taste Scan gedrückt haben, sucht die PFM 1000-Anwendung verfügbare PFM 1000-Geräte und zeigt diese an. Wählen Sie Ihr PFM 1000-Einheit aus der angezeigten Liste über die letzten vier Zahlen der Seriennummer aus und bestätigen Sie die Eingabe durch Drücken der Schaltfläche Verbinden. -
Seite 6: Messung - Kontextmenü-Registerkarten
Falls das benötigte Ventil nicht in der die Ventildatenbank enthalten ist, kann der Durchfluss mithilfe der direkten Eingabe des Kv-Werts gemessen werden. Die Tabelle mit den Voreinstellwerten und Kv-Werten ist der Dokumentation des jeweiligen Ventilherstellers zu entnehmen. 6 | VU.E2.G2.03 © Danfoss | 2019.08... -
Seite 7: Gewünschten Durchfluss Einstellen
Temperatur einstellen klicken. Geben Sie die Temperatur manuell in das Feld Temperatur ein. Bei Wassermedien ist der Temperatureinfluss auf die Durchflussberechnung vernachlässigbar. Wird als Medium ein Frostschutzgemisch verwendet, ist die Temperaturangabe für die Durchflussberechnung erforderlich! © Danfoss | 2019.08 VU.E2.G2.03 | 7... -
Seite 8: Druckmessung Null, Entlüftung Von Messschläuchen
Aufzeichnung ebenfalls hinzugefügt werden. Im letzten Feld im Fenster Schnellaufzeichnung kann der Ordnername angegeben werden, in dem der Datensatz gespeichert wird. Bleibt dieses Feld leer, wird die Aufnahme im Standardordner gespeichert. 8 | VU.E2.G2.03 © Danfoss | 2019.08... -
Seite 9: Projekte
Bericht über den Ausgleich erstellt und ausgedruckt werden. Für die Projektmessungen wählen Sie das jeweilige Projekt und den Strang aus. Das PFM 1000-Messgerät stellt das Ventil und seine Voreinstellung automatisch ein und ist zur Messung bereit. Die Messdaten werden wiederum automatisch in den richtigen Feldern des Projekts gespeichert. -
Seite 10: Projekt-Kontextmenü
Felder dienen zur Eingabe von zwei Werten – Anfängliche Voreinstellung und Wählen Sie Projekt umbenennen aus, geben Sie Voreinstellung. Die verbleibenden Felder den neuen Projektnamen ein und bestätigen Sie mit werden automatisch ausgefüllt. der Schaltfläche OK. 10 | VU.E2.G2.03 © Danfoss | 2019.08... -
Seite 11: Strang-Kontextmenü
Die Auswahlliste Strang nach unten verschieben: Der vorhandene Strang kann in der Strangliste um eine Position nach unten verschoben werden. Sie können dies in der Strangliste überprüfen, indem Sie auf den Pfeil beim Strangnamen drücken. © Danfoss | 2019.08 VU.E2.G2.03 | 11... -
Seite 12: Aufzeichnung
Bedienungsanleitung PFM 1000 Aufzeichnung Die PFM 1000-Druckeinheit verfügt über eine unabhängige periodische Datenerfassung. Diese Funktion kann die Projektdiagnose insbesondere bei unregelmäßigen oder langfristigen Prozessen erleichtern. Die aufgezeichneten Daten umfassen Beschreibung, Datum, Uhrzeit des Datensatz, ausgewähltes Ventil, Ventilvoreinstellung, Fördermedium, Temperatur des Mediums während der Aufzeichnung, Druck und Durchfluss. -
Seite 13: Datensatz Öffnen
Ausgehend von der Auswahlliste Datensatz öffnen wird ein neues Fenster geöffnet, in dem eine Liste der von der PFM 1000-Anwendung im mobilen Endgerät gespeicherten Datensätze angezeigt wird. Sobald ein Datensatz aus der Liste ausgewählt wurde, öffnet sich ein Fenster mit den Daten dieses Datensatzes und die Daten stehen für die weitere Verarbeitung, z. B. -
Seite 14: Heizungstechnische Berechnungen
Regelventil vollständig schließen. Bestätigen Sie den gemessenen Druckwert mit der Schaltfläche Aktuellen Abgabedruck speichern. Basierend auf den Messwerten und dem gewünschten Durchfluss berechnet die PFM 1000-Anwendung die erforderliche Ventilvoreinstellung und zeigt das Ergebnis im Fenster Berechnungen im Bereich Ergebnisse an. -
Seite 15: Berechnung Des Druckverlusts
Durchflusses mit der Schaltfläche Speichern. Bestätigen Sie das Speichern des gemessenen Abgabedrucks bei vollständig geschlossenem Ventil durch Drücken der Schaltfläche Speichern im nächsten Bildschirm. Das Ergebnis wird im Bereich Berechnungen/Ergebnisse des Bildschirms angezeigt. © Danfoss | 2019.08 VU.E2.G2.03 | 15... -
Seite 16: Berechnung Der Ventilautorität
Die gewünschte Datei kann dann aus dem Menü der Datenbank für Kurzdatensätze mit dem Befehl Öffnen geöffnet werden. Die übrigen Menüoptionen der Datenbank für Kurzdatensätze sind dieselben wie im Menü für die Standarderfassung. Diese sind im Abschnitt „Datenerfassung“ beschrieben. 16 | VU.E2.G2.03 © Danfoss | 2019.08... -
Seite 17: Wartung
Lösen Sie die Schrauben der Batterieabdeckung. Entfernen Sie die Abdeckung und legen Sie neue Batterien, die den technischen Parametern entsprechen, ein. Sollten Sie Batterien eines anderen Typs einsetzen, denken Sie daran, den Batterietyp in der PFM 1000-Anwendung umzustellen. © Danfoss | 2019.08... -
Seite 18: Fehlersuche
Gegenteil, die Koppelung behindert die Verbindungsherstellung. Die Bluetooth-Suche der Druckeinheit funktioniert nicht oder die PFM 1000-Anwendung kann sich nach dem Drücken Schalten Sie die Druckeinheit aus und wieder ein, wiederholen von Verbinden nicht mit der Druckeinheit verbinden, Sie den gewünschten Vorgang mit der Anwendung. -
Seite 19: Spezifikationen
NiMH-Akkus 1) Optional 2) Gemessen am Ende von Messschläuchen, Länge 1,5 m, Warmwasser strömt durch PFM 1000 Hydraulikteile bei Nullabgleich. Die maximale Dauer des Nullabgleichs beträgt 10 Sekunden bei einer Temperatur des Mediums über 50 °C. © Danfoss | 2019.08 VU.E2.G2.03 | 19... - Seite 20 Bedienungsanleitung PFM 1000 20 | VU.E2.G2.03 © Danfoss | DHS-SRMT/SI | 2019.08...
