SonoMeter 30 Ultraschall-Messgerät für Heiz-und Kühlsysteme

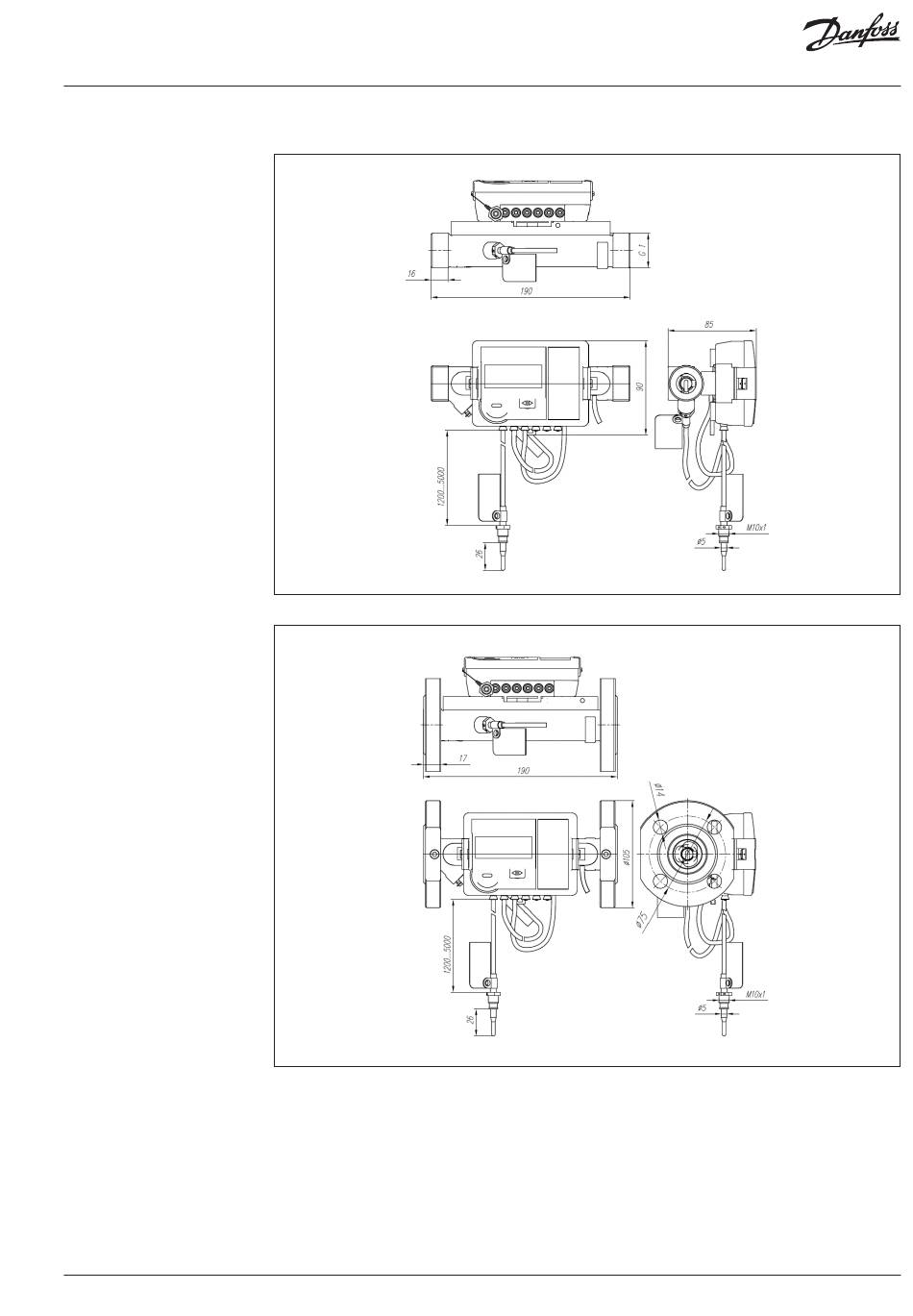

Abb.B2.3. Durchflusssensor q = 0,6/1,0/1,5/2,5 m
Gewindeendverbindung G1" (a), Flanschendverbindung DN20 (b), Befestigungslänge L=190 mm
a) Gewindeendverbindung
b) Flanschendverbindung
3 /h;
