Messinstrument PFM 100
1 Anwendung
Das PFM 100 wird benutzt, um in hydraulischen Systemen den Dif-
ferenzdruck über einem Ventil zu messen.
2 Funktionen
3 Verwendung
1. Verbinden Sie die Schläuche mit dem Ventil.
2. Entlüften Sie die Schläuche.
3. Verbinden Sie das Ventil mit dem PFM 100.
4. Stellen Sie den Nullpunkt ein.
▪ Wählen Sie im Hauptmenü die Option Nullabgleich, um
den Einfluss des statischen Drucks zu korrigieren.
▪ Befolgen Sie die Anweisungen auf der Anzeige, um den
Nullpunkt des Geräts einzustellen.
Danfoss Heating Solutions
Das Set enthält :
▪ Ein Messinstrument PFM 100.
▪ Zwei Schläuche mit Kupplungen.
▪ Zwei Messnadeln inkl. Kugelhähne.
Durchfluss und Druck können in verschiedenen Einheiten ange-
zeigt werden, die Sie im Menü auswählen können.
Das PFM 100 kann in 10 verschiedenen Sprachen mit Ihnen kom-
munizieren.
Bitte beachten Sie, dass der Messaufnehmer niemals Temperatu-
ren unter dem Gefrierpunkt ausgesetzt werden darf. Der Messauf-
nehmer darf nie bei Temperaturen unter 0° C gelagert werden.

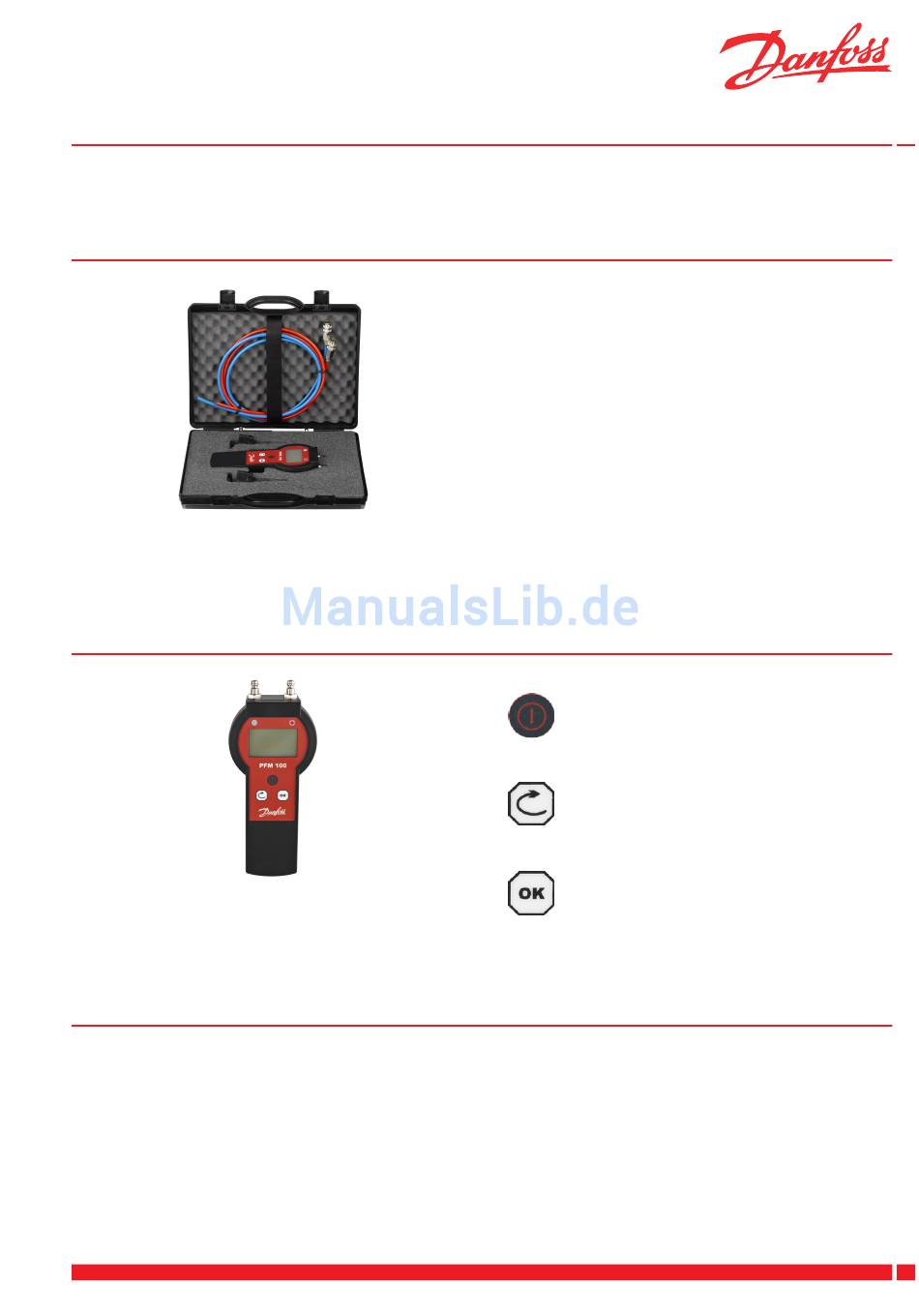

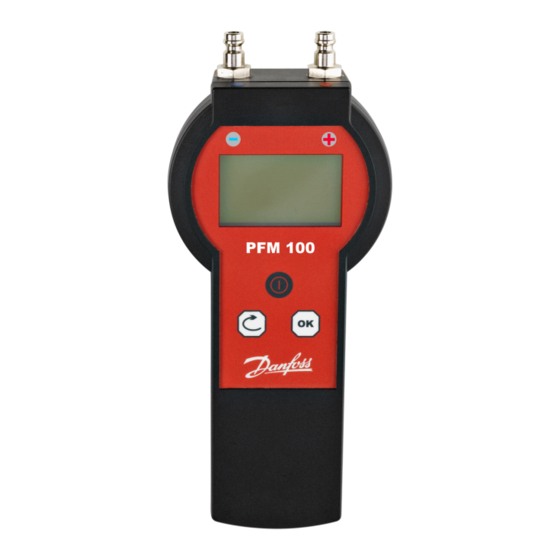

EIN / AUS-Taste.
Menü-Taste.
Wird zur Navigation durch die Menü-Optionen ver-
wendet. Drücken Sie diese Taste, um das Menü auf-
zurufen. Drücken und halten Sie diese Taste, um
das Menü zu verlassen.
Bestätigungstaste.
Drücken Sie diese Taste, um die markierte Option
auszuwählen.
5. Geben Sie den K -Wert ein.
v
Falls der K -Wert des gemessenen Ventils bekannt ist, kann er
v
im PFM 100 eingegeben werden, um den Ventildurchfluss an-
zuzeigen.
▪ Wählen Sie im Hauptmenü die Option Kv-Wert aus.
▪ Drücken Sie die Bestätigungstaste, um den Wert einzu-
geben.
