Installations- & Benutzerhandbuch

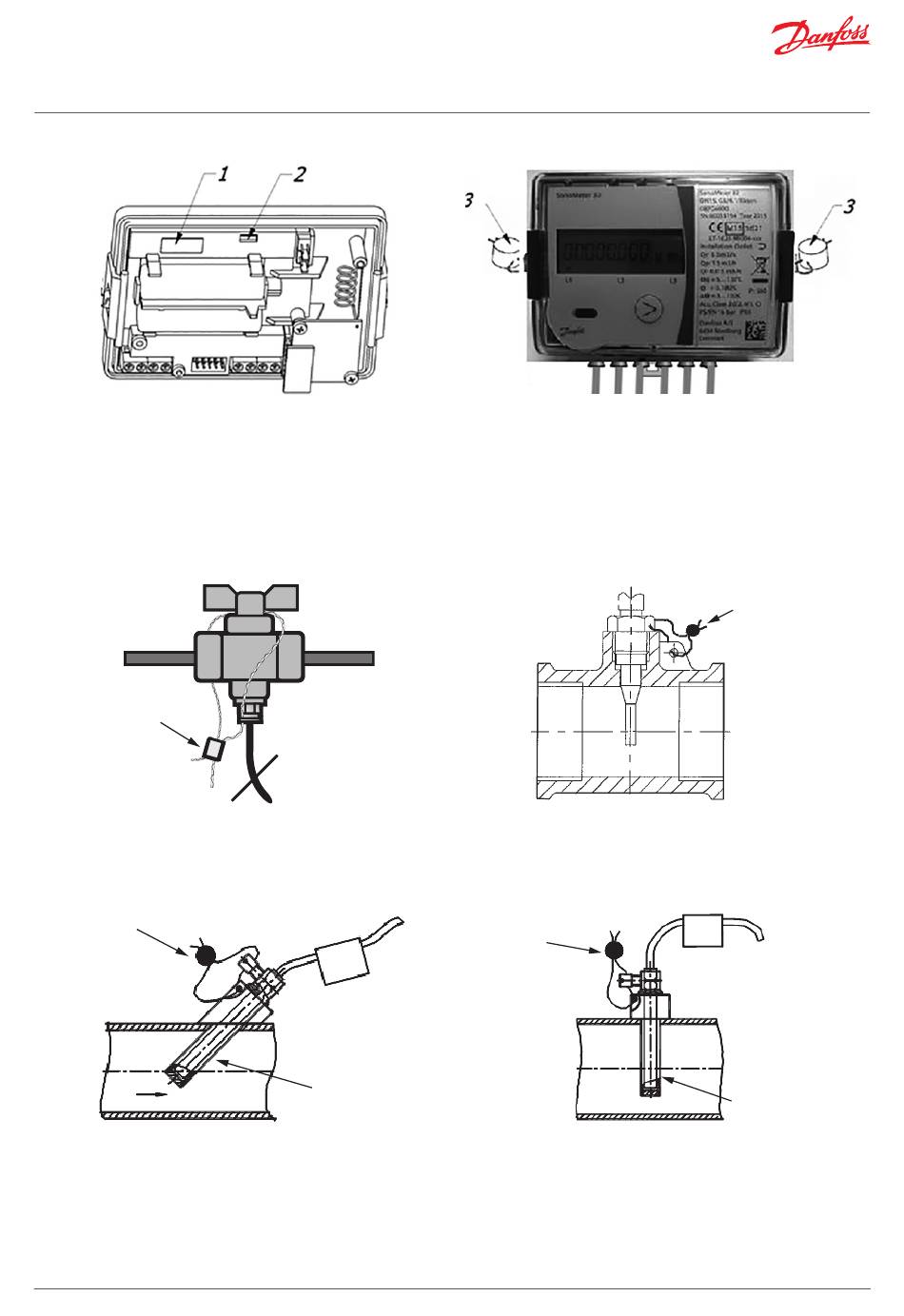

Rechenwerk-Dichtungen
1: Selbsthaftendes Klebesiegel des Herstellers am Zugang zum Anpassungsaktivierungs-Jumper – Eichsiegel
2: Selbsthaftendes Klebesiegel des Herstellers an der Fixierung der Abdeckung, welche das elektronische Modul
schützt – Sicherheitssiegel des Herstellers
3: Montage der Dichtung nach der Installation
1.5.

Montage und Abdichtung der Temperatursensoren

Plombierung
Installationsempfehlungen für die Montage und
Abdichtung von Kugelventilen
Plombierung
a) um 45° geneigt
Installationsempfehlungen für Tauchhülsen-Temperaturfühler mit dauerhaft angeschlossener Signalleitung
VUIGJ103
SonoMeter 30
Installationsempfehlungen für direkte, kurze Tempe-
ratursensoren
Tauchhülse
Plombierung
b) senkrecht
© Danfoss | Energy Meters | 2016.08 | 5
Plombierung
Tauchhülse
