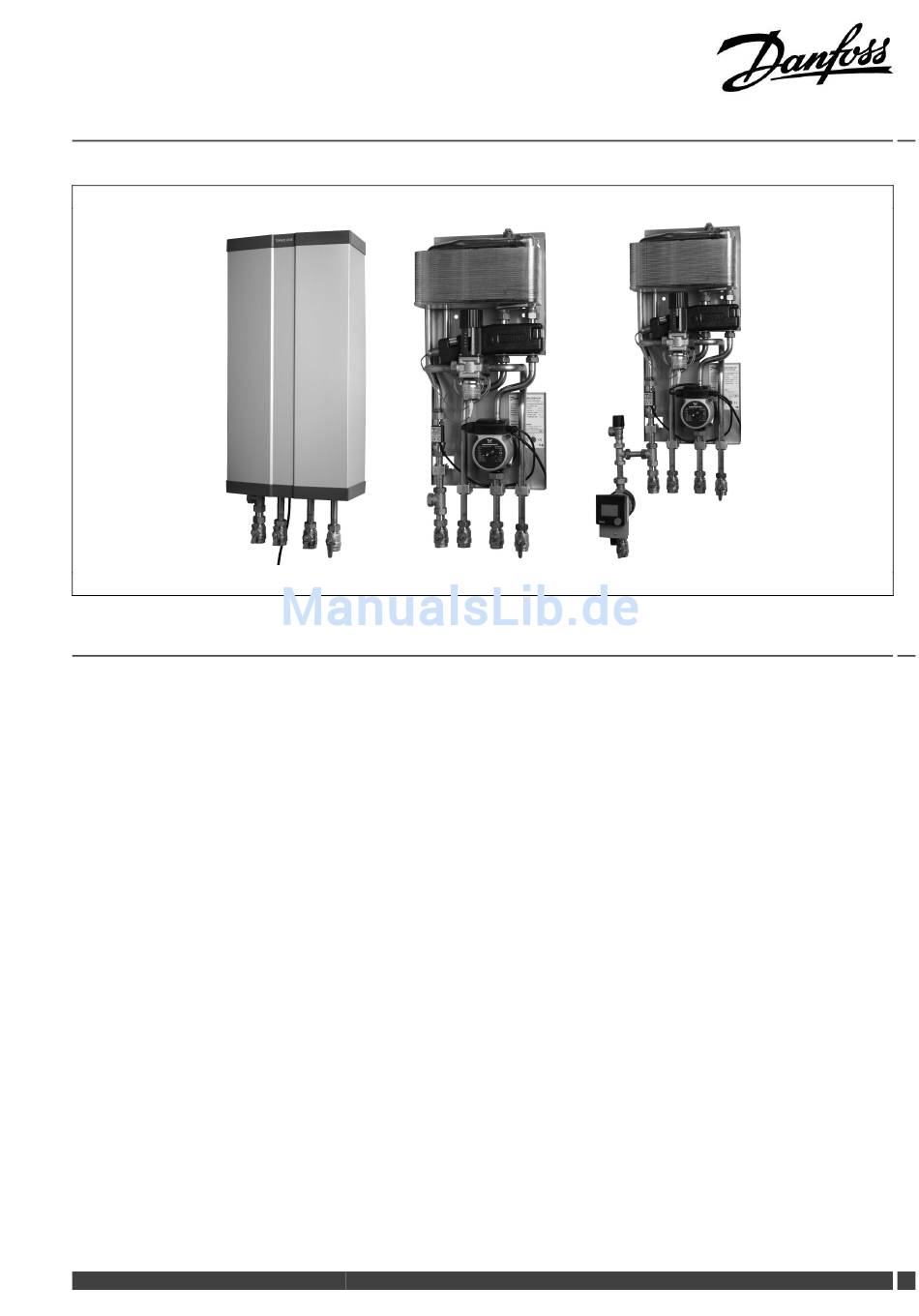

Instruktion
Termix One Solar
1.0 Inhaltsverzeichnis
1.0 Inhaltsverzeichnis ............................................ 1
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
2.0 Funktionsbeschreibung.................................... 3
3.0 Sicherheitshinweise ......................................... 4
3.1
Allgemeine Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
4.0 Montage.......................................................... 5
4.1
Montage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
4.2
Elektrische Anschlüsse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
5.0 Aufbau ............................................................ 8
5.1
Aufbau. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
5.2
Schematische Darstellung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
5.3
Aufbau. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
5.4
Schematische Darstellung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
6.0 Regelkomponenten ......................................... 12
6.1
Trinkwasser-Temperaturregelung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
6.2
Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
7.0 Fehlersuche .................................................... 14
7.1
Allgemeine Fehlersuche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
7.2
Fehlersuche: WW-Versorgung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
7.3
Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
8.0 Erklärung ........................................................ 19
8.1
Konformitätserklärung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Danfoss District Energy
VI.CW.K3.03 / LTY38004
DEN-GT
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Danfoss Termix One
Inhaltszusammenfassung für Danfoss Termix One
-
Seite 1: Inhaltsverzeichnis
Instruktion Termix One Solar 1.0 Inhaltsverzeichnis 1.0 Inhaltsverzeichnis ..........1 ............... . 2 2.0 Funktionsbeschreibung........ - Seite 2 Instruktion Termix One Solar Danfoss District Energy DEN-GT VI.CW.K3.03 / LTY38004...
-
Seite 3: Funktionsbeschreibung

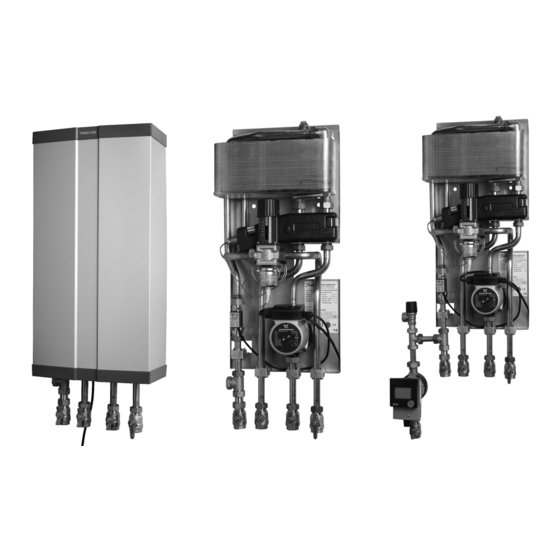

Trinkwarmwassermodul mit Wärmetauscher und thermostatischem Regler. Für die Wandmontage vorgesehen. Einsatzbereich Beim Termix One Solar handelt es sich um einen Durchlauferhitzer mit vorzüglicher Wärmeübertragung und hoher Leistung. Das Frischwassermodul Termix One Solar eignet sich für Heizungsanlagen mit Speichern, für Solaranlagen oder für sonstige Wärmequellen, bei denen eine sehr niedrige... -
Seite 4: Sicherheitshinweise
Instruktion Termix One Solar 3.0 Sicherheitshinweise 3.1 Allgemeine Sicherheitshinweise Die folgende Anleitung bezieht sich auf das Standarddesign der Station. Auf Anfrage sind Sonderversionen der Station erhältlich. Nur autorisierte Fachkräfte Vor der Installation und Inbetriebnahme der Station sollte diese Aufbau, Inbetriebnahme und Wartungsarbeiten dürfen nur von Betriebsanleitung aufmerksam durchgelesen werden. -
Seite 5: Montage
Nur autorisierte Fachkräfte von Energiequellen – bspw. Öl, Gas oder Solarenergie – kann Aufbau, Inbetriebnahme und Wartungsarbeiten dürfen nur von als Hauptenergiequelle für Fernwärmestationen von Danfoss qualifizierten und autorisierten Mitarbeitern durchgeführt werden. verwendet werden. Der Einfachheit halber kann FW verwendet werden, um die Hauptzufuhr zu bezeichnen. - Seite 6 Instruktion Termix One Solar 4.1.1 Einbau Montage: Ausreichende Abstände Lassen Sie um die Station herum ausreichende Abstände für Installations- und Wartungsarbeiten. Ausrichtung Die Station muss so montiert werden, dass sämtliche Bauteile, Schlüssellöcher und Typenschilder ordnungsgemäß positioniert sind. Falls Sie die Station auf andere Weise montieren möchten, wenden Sie sich an Ihren Händler.
-
Seite 7: Elektrische Anschlüsse
Instruktion Termix One Solar 4.2 Elektrische Anschlüsse Vor dem Herstellen der elektrischen Anschlüsse ist Folgendes zu beachten: Sicherheitshinweise Autorisierter Elektriker Lesen Sie hierzu die entsprechenden Sicherheitshinweise. Elektrische Anschlüsse dürfen nur durch einen autorisierten Elektriker hergestellt werden. 230 V Die Station muss an einen 230 V AC-Anschluss und an die Erdung Landestypische Vorschriften angeschlossen werden. -
Seite 8: Aufbau
Instruktion Termix One Solar 5.0 Aufbau 5.1 Aufbau 5.1.1 Aufbau: Termix One Solar Ihre Station kann sich optisch von der hier abgebildeten Station unterscheiden. Beschreibung des Aufbaus 35 Kugelhahn/Rückschlagventil B Wärmetauscher 45 Durchflussschalter O Termix Fühlerbeschleuniger 48 Entlüfter, manuell WW-Temperaturregler... -
Seite 9: Schematische Darstellung
Instruktion Termix One Solar 5.2 Schematische Darstellung 5.2.1 Schematische Darstellung: Termix One Solar Sp-Vorlauf Sp-Rücklauf Ihre Station kann sich optisch von der schematischen Darstellung unterscheiden. Schematische Darstellung ohne Zirkulation 45 Durchflussschalter B Wärmetauscher Thermostatisches Ventil 13 Ladepumpe 48 Entlüfter, manuell O Termix Fühlerbeschleuniger... -
Seite 10: Aufbau
Instruktion Termix One Solar 5.3 Aufbau 5.3.1 Aufbau: Termix One Solar mit Zirkulation Ihre Station kann sich optisch von der hier abgebildeten Station unterscheiden. Beschreibung des Aufbaus 13 Ladepumpe Wärmetauscher 35 Kugelhahn/Rückschlagventil Termix Fühlerbeschleuniger 45 Durchflussschalter Sicherheitsventil 48 Entlüfter, manuell... -
Seite 11: Schematische Darstellung
Instruktion Termix One Solar 5.4 Schematische Darstellung 5.4.1 Schematische Darstellung: Termix One Solar mit Zirkulation Sp-Vorlauf Sp-Rücklauf Ihre Station kann sich optisch von der schematischen Darstellung unterscheiden. Schematische Darstellung mit Zirkulation 35 Kugelhahn/Rückschlagventil B Wärmetauscher Thermostatventil 11A Zirkulationspumpe mit integriertem 39 Anschluss Zirkulation O Termix Fühlerbeschleuniger... -
Seite 12: Regelkomponenten
Termix One Solar 6.0 Regelkomponenten 6.1 Trinkwasser-Temperaturregelung Trinkwasser-Temperaturregelung In den Stationen von Danfoss werden verschiedene Arten von Trinkwasser-Temperaturregelungen verwendet. Die Trinkwasser-Temperatur sollte auf 45-50 °C eingestellt werden, da damit das Warmwasser optimal genutzt werden kann. Bei Trinkwasser-Temperaturen über 55 °C steigt die Wahrscheinlichkeit von Kalkablagerungen deutlich an. -
Seite 13: Wartung
Überprüfen Sie, ob die Anlage gründlich entlüftet wurde. Die Inspektionen sollten mindestens alle zwei Jahre durchgeführt werden. Ersatzteile können bei Danfoss bestellt werden. Stellen Sie bitte sicher, dass Sie in Ihrer Anfrage auch die Seriennummer der Station angeben. Danfoss District Energy VI.CW.K3.03 / LTY38004... -
Seite 14: Fehlersuche
Instruktion Termix One Solar 7.0 Fehlersuche 7.1 Allgemeine Fehlersuche Bei Betriebsstörungen sollten vor dem Ergreifen von Maßnahmen folgende grundsätzliche Aspekte überprüft werden: • Ist die Station an die Spannungsversorgung angeschlossen? Nur autorisierte Fachkräfte • Sind die Filter der Versorgungs-Vorlaufleitung sauber? Aufbau, Inbetriebnahme und Wartungsarbeiten dürfen nur von... -
Seite 15: Entsorgung
Instruktion Termix One Solar 7.3 Entsorgung Entsorgung Dieses Produkt sollte vor dem Recycling oder der Entsorgung zerlegt und ggf. in unterschiedliche Materialgruppen sortiert werden. Beachten Sie stets die örtlichen Entsorgungsbestim- mungen. Danfoss District Energy VI.CW.K3.03 / LTY38004 DEN-GT... - Seite 16 Instruktion Termix One Solar Danfoss District Energy DEN-GT VI.CW.K3.03 / LTY38004...
- Seite 17 Instruktion Termix One Solar Danfoss District Energy VI.CW.K3.03 / LTY38004 DEN-GT...
- Seite 18 Instruktion Termix One Solar Danfoss District Energy DEN-GT VI.CW.K3.03 / LTY38004...
-
Seite 19: Erklärung
8.0 Erklärung 8.1 Konformitätserklärung 8.1.1 Kategorie 0 mit elektrischen Geräten EG-Konformitätserklärung Gemina Termix A/S Member of the Danfoss Group Navervej 15-17 DK-7451 Sunds erklärt in alleiniger Verantwortung, dass die nachstehenden Produkte: Fernwärmestationen der Kategorie 0 mit elektrischen Geräten (die Gegenstand dieser Erklärung sind) den folgenden Richtlinien, Standards und sonstigen normativen Dokumenten entsprechen, sofern die Produkte gemäß... - Seite 20 Instruktion Termix One Solar Produced by Danfoss A/S © 11/2013...
