Benutzerhandbuch
6.2. Aktivierung des
Testmodus
22 | BC323738728503de-010101
SonoMeter 30 Ultraschall-Messgerät für Heiz-und Kühlsysteme
Bestimmungsort der Kontakte von Stecker J
Der 2-reihige 10-polige Stecker befindet sich auf der Rechenwerksplatine zwischen den
Temperatursensoren und den Impulseingang/-ausgangsterminals (siehe Abb. A1, Anhang A).
Bestimmungsort der Kontakte von Stecker J wird dargestellt in Abb. 6.3.

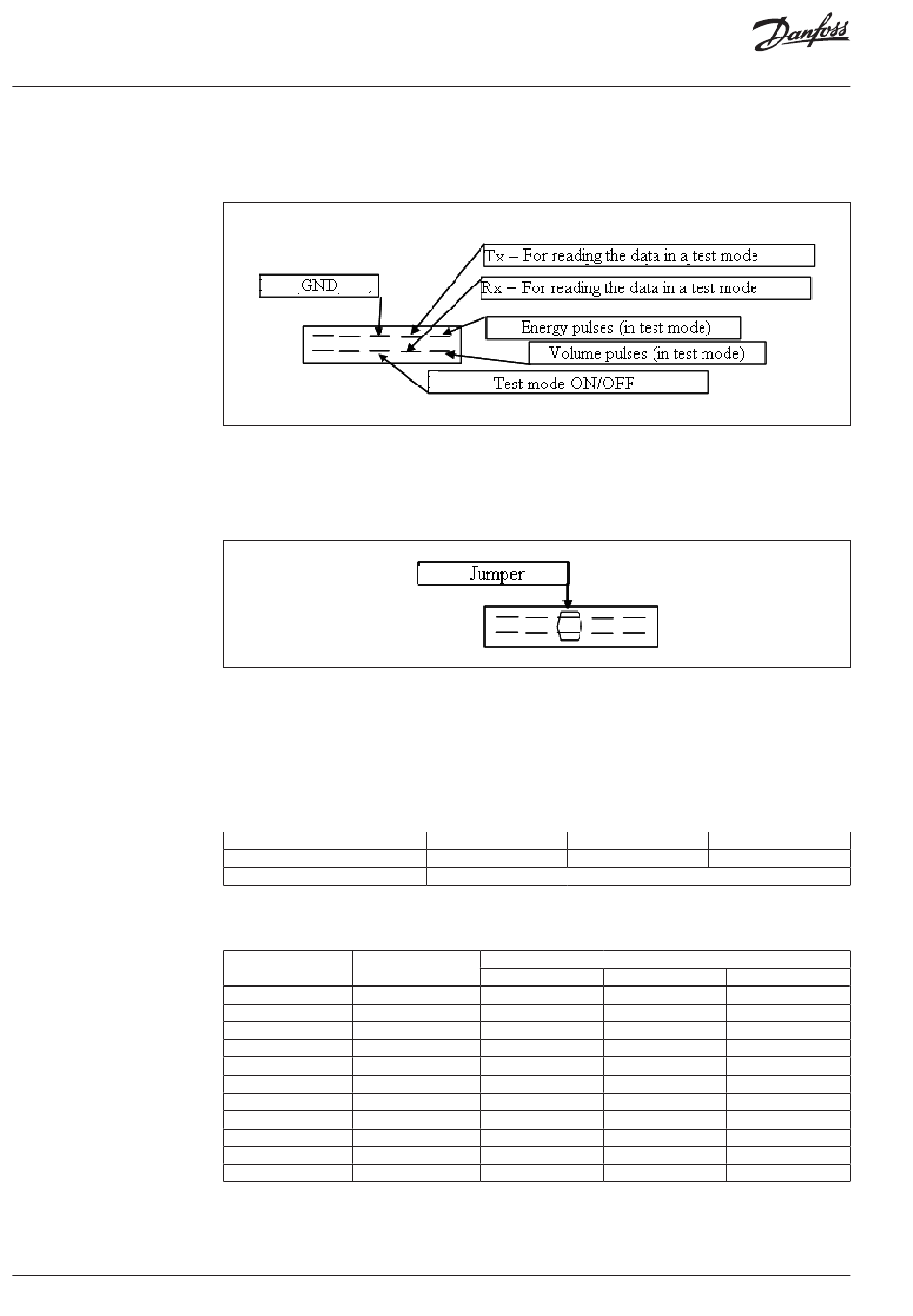

Abb.6.3. Bestimmungsort der Kontakte von Stecker J
Aktivierung des Test- (Prüf-) Modus
Im Testmodus ist es möglich, präzise Ergebnisse innerhalb einer kurzen Messzeit zu erzielen.
Zur Aktivierung des Verifikationsmodus (Testmodus) müssen Sie das Gerät öffnen und die Jumper an
den Kontakten des Steckers (J) wie in Abbildung 6.4 gezeigt einrichten.
Abb. 6.4. Aktivierung des Testmodus Um in diesem Modus zu arbeiten, kann das Rechenwerk nicht
geschlossen werden.
Wenn der Jumper „J" gesetzt ist, geht das Gerät in den Testmodus - auf dem LCD erscheint „TEST", der
Berechnungsvorgang wird gestoppt und alle integrierten Parameterwerte werden gespeichert. Nach
Rückkehr zum normalen Modus werden die ursprünglichen Werte vor dem Test erneut angezeigt.
Die Messwerte des Messgeräts im Prüfmodus (Testmodus) sind in p dargestellt. 6.3.2 LCD-Auflösung
im Prüfmodus „TEST" wird in Tabelle 6.1 dargestellt
Tabelle 6.1
Energiemesseinheiten
Anzeigeauflösung der Energie
Anzeigeauflösung des Volumens
Energie- und Volumenimpulswerte im Prüfmodus „TEST" werden in Tabelle 6.2 dargestellt
Tabelle 6.2
Nominale (dauerhafte) Volumenimpulswert,
Durchflussrate q m /h l/Impuls
3
0,6 0,002
1,0 0,002
1,5 0,004
2,5 0,005
3,5 0,02
6,0 0,02
10,0 0,05
15,0 0,05
25,0 0,05
40,0 0,2
60,0 0,2
"kWh", „MWh" „GJ"
000000,01 Wh 0000000,1 kJ
00,000001 m
Energieimpulswert
„kWh", „MWh"
0,1 Wh/Impuls 0,5 kJ/ Impuls
0,2 Wh/ Impuls
0,2 Wh/ Impuls
0,5 Wh/ Impuls
1 Wh/ Impuls
1 Wh/ Impuls
2 Wh/ Impuls 10 kJ/ Impuls
5 Wh/ Impuls 20 kJ/ Impuls
5 Wh/ Impuls 20 kJ/ Impuls
10 Wh/ Impuls 50 kJ/ Impuls
10 Wh/ Impuls 50 kJ/ Impuls
„Gcal"
0000000,1 kcal
3
„GJ" „Gcal"
0,1 kcal/ Impuls
1 kJ/ Impuls 0,2 kcal/ Impuls
1 kJ/ Impuls 0,2 kcal/ Impuls
2 kJ/ Impuls 0,5 kcal/ Impuls
5 kJ/ Impuls 1 kcal/ Impuls
5 kJ/ Impuls 1 kcal/ Impuls
2 kcal/ Impuls
5 kcal/ Impuls
5 kcal/ Impuls
10 kcal/ Impuls
10 kcal/ Impuls
© Danfoss | 2020.06
