SonoMeter 30 Ultraschall-Messgerät für Heiz-und Kühlsysteme

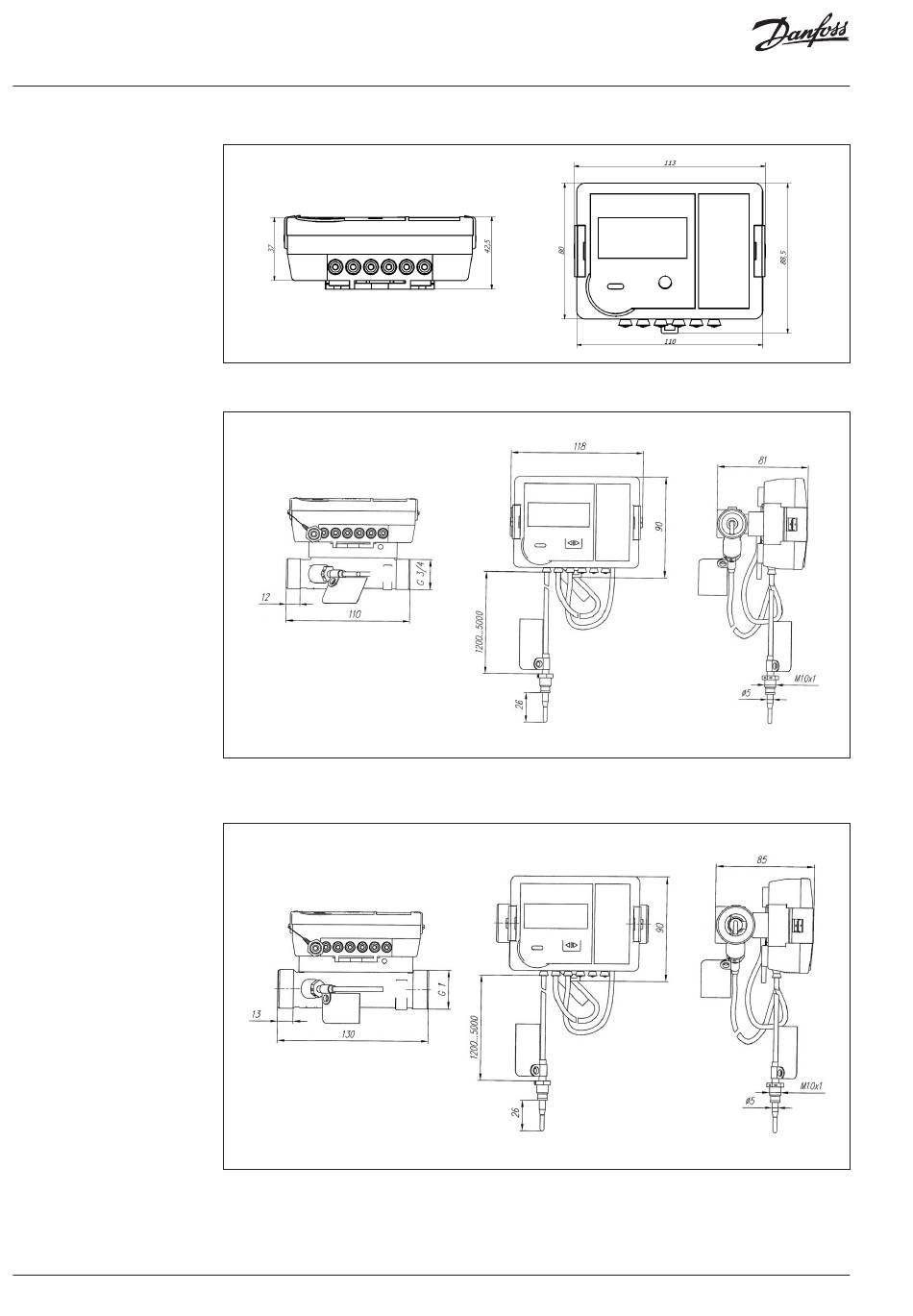

Abb. B1. Abmessungen des Rechenwerks SonoMeter 30
Abb. B2. Abmessungen des Volumenteils SonoMeter 30
Abb.B2.1. Durchflusssensor q = 0,6/1,0/1,5m
p
Gewindeendverbindungen G3/4" ,
Befestigungslänge L=110 mm.
Abb.B2.2. Durchflusssensor q = 2,5/1,5 m
p
Gewindeendverbindungen G1",
3 /h;
3 /h;
