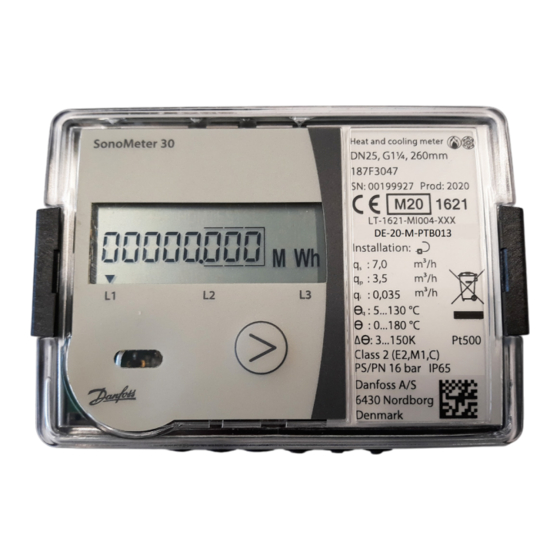

Danfoss SonoMeter 30 Installations Anleitung
Vorschau ausblenden
Andere Handbücher für SonoMeter 30:
- Benutzerhandbuch (32 Seiten) ,
- Beschreibung (16 Seiten) ,
- Installation / benutzerhandbuch (13 Seiten)
Verwandte Anleitungen für Danfoss SonoMeter 30
Inhaltszusammenfassung für Danfoss SonoMeter 30

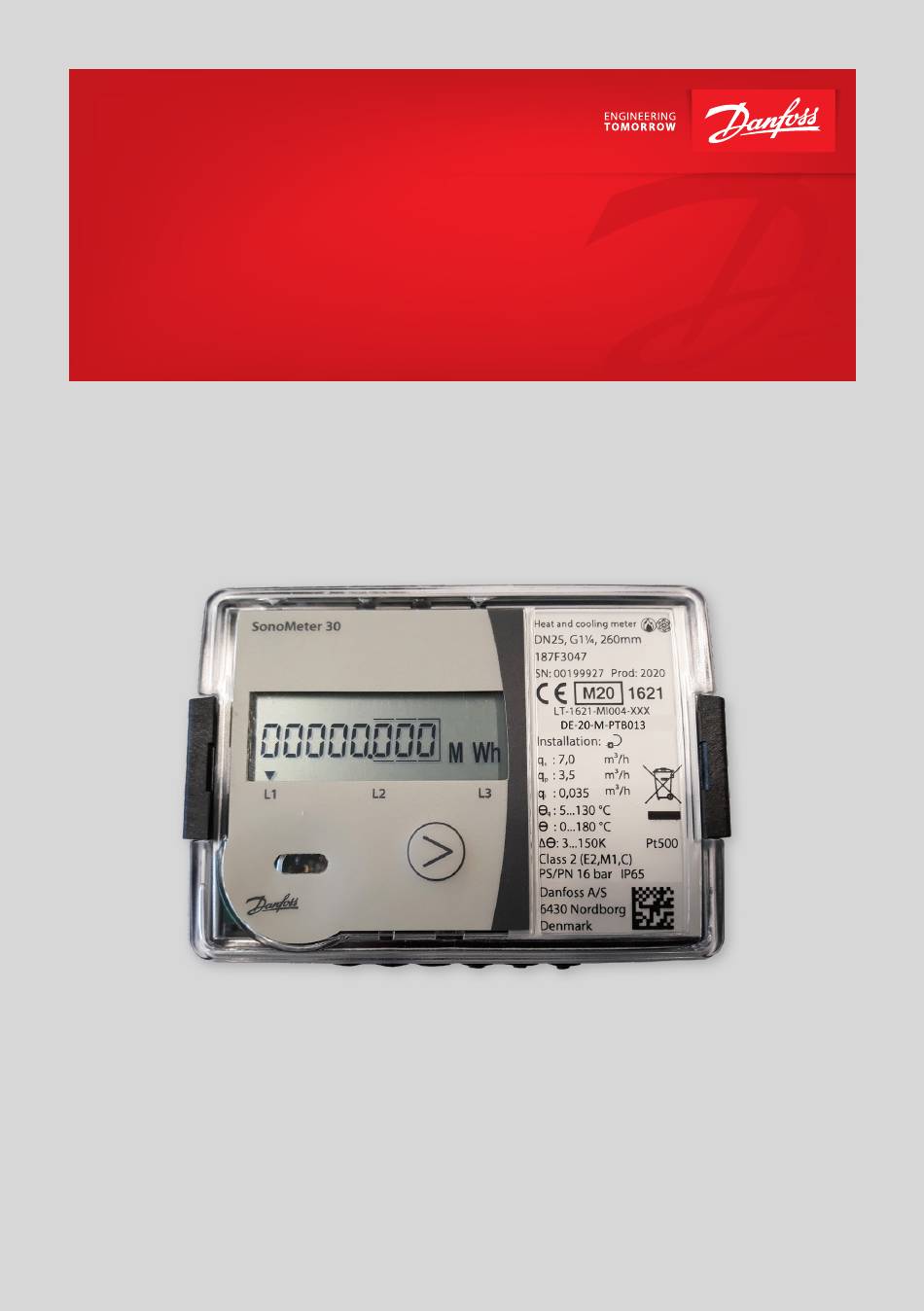

- Seite 1 Installations-Anleitung SonoMeter 30 Ultraschall-Messgerät für Heiz- und Kühlsysteme www.danfoss.com...
-
Seite 2: Eu Declaration Of Conformity
Energy Metering Category Manager Danfoss only vouches for the correctness of the English version of this declaration. In the event of the declaration being translated into any other language, the translator concerned shall be liable for the correctness of the translation... -
Seite 3: Installation
Umgebungstemperatur von höchstens 45 °C herrscht. Verspannungen von Leitungen und Armaturen ist zu vermeiden. System spülen. 1.2. Identifikation der Installation: Installation in der Vor- oder Rücklaufleitng und Flussrichtung Flussrichtung Installation in der Vorlaufleitung Flussrichtung Installation in der Rücklaufleitung BC200586470576de-DE0501 © Danfoss | Energy Meters | 2020.04 | 3... - Seite 4 Richtung ausgerichtet werden): Verschiedene Montagemöglichkeiten des Rechenwerks (bzw. der Hilfs-Halterung): -Montage unmittelbar auf dem Gehäuse des Ultraschall-Durchflusssensors, Drehung jeweils bei 90° (nur wenn die Durchflusstemperatur 90 °C nicht übersteigt): 4 | © Danfoss | Energy Meters | 2020.04 BC200586470576de-DE0501...
- Seite 5 Wänden kondensierte Luftfeuchtigkeit auftritt oder die Temperatur einer Wandober- fläche unter 5°C fallen kann. In diesem Fall wird empfohlen, das Rechenwerk so anzubringen, dass zwischen ihm und den Wandflächen ein Luftspalt von mindestens 5 cm vorhanden ist. BC200586470576de-DE0501 © Danfoss | Energy Meters | 2020.04 | 5...
- Seite 6 Installationsempfehlungen für die Montage und Installationsempfehlungen für direkte, kurze Tempe- Plombierung von Kugelhähnen. ratursensoren Plombierung Plombierung Tauchhülse Tauchhülse a) um 45° geneigt b) senkrecht Installationsempfehlungen für Tauchhülsen-Temperaturfühler mit dauerhaft angeschlossener Signalleitung 6 | © Danfoss | Energy Meters | 2020.04 BC200586470576de-DE0501...
-
Seite 7: Elektrische Verdrahtung
Elektrische Verdrahtung Verdrahtungsplan 1 Jumper-Einstellungen: 1: Zusätzlicher Impulseingang V2 ist verbunden. 2: Zusätzlicher Impulseingang V1 ist verbunden. T1: Vorlauftemperaturfühler T2: Rücklauftemperaturfühler V1: Zusätzlicher Impulsein- gang/-ausgang 1 V2: Zusätzlicher Impulsein- gang/-ausgang 2 BC200586470576de-DE0501 © Danfoss | Energy Meters | 2020.04 | 7... - Seite 8 V1: Zusätzlicher Impulseingang/-ausgang (Energie-Ausgang in den TEST-Modus) Kommunikationsmodule Klemmen Beschreibung 24, 25 M-Bus-Modul (bipolar) 60, 61 12- bis 24-Volt-Gleichstrom-Spannungsversorgung für Modbus und LON (bipolar) RS-485-Modbus-RTU-Modul (+) RS-485-Modbus-RTU-Modul (-) LON-Modul (Leitung A) LON-Modul (Leitung B) 8 | © Danfoss | Energy Meters | 2020.04 BC200586470576de-DE0501...
-
Seite 9: Übersicht Über Die Display-Funktionen
Rechenwerk IP65 Durchflusssensor IP65 für Wärmezähler IP67 für kombinierte Wärme-/Kältezähler Übersicht über die Display-Funktionen 4.1. Menüstruktur Hauptschleife Lange drücken 2.6.1 2.7.1 2.15.1 Statistische Daten Kurz drücken 3.6.1 3.15 Informative Parameter BC200586470576de-DE0501 © Danfoss | Energy Meters | 2020.04 | 9... - Seite 10 Flussrichtung vorwärts (richtige Richtung) Flussrichtung nach hinten rückwärts (falsche Richtung) kein Pfeil kein Durchfluss Erläuterungen zu weiteren Symbolen finden Sie in der detaillierten Anleitung auf www.heating.danfoss.com. 4.3. Fehlercodes Fehlercodes können aus bis zu vier Symbolen bestehen. Jedem Symbol kann ein Wert von 0 bis 8 zugeordnet sein.
-
Seite 11: Rechtliche Hinweise
Nach §32 MessEG hat der Verwender von neuen oder erneuerten Messgeräten diese der nach Landesrecht zuständigen Behörde spätestens sechs Wochen nach Inbetriebnahme (Installation) anzuzeigen. Detaillierte Informationen zu dieser Meldepflicht und die Möglichkeit zum Anzeigen des Messgerätes finden Sie unter www.eichamt.de . BC200586470576de-DE0501 © Danfoss | Energy Meters | 2020.04 | 11... - Seite 12 12 | © Danfoss | Energy Meters | 2020.04 BC200586470576de-DE0501...
