Instruktion

4.0 Montage

4.1 Montage
Die Installation muss den landestypischen Vorschriften und
Richtlinien entsprechen.
Fernwärme (FW): In den folgenden Abschnitten bezieht sich FW
auf die Wärmequelle, welche die Station versorgt. Eine Vielzahl
von Energiequellen – bspw. Öl, Gas oder Solarenergie – kann
als Hauptenergiequelle für Fernwärmestationen von Danfoss
verwendet werden. Der Einfachheit halber kann FW verwendet
werden, um die Hauptzufuhr zu bezeichnen.

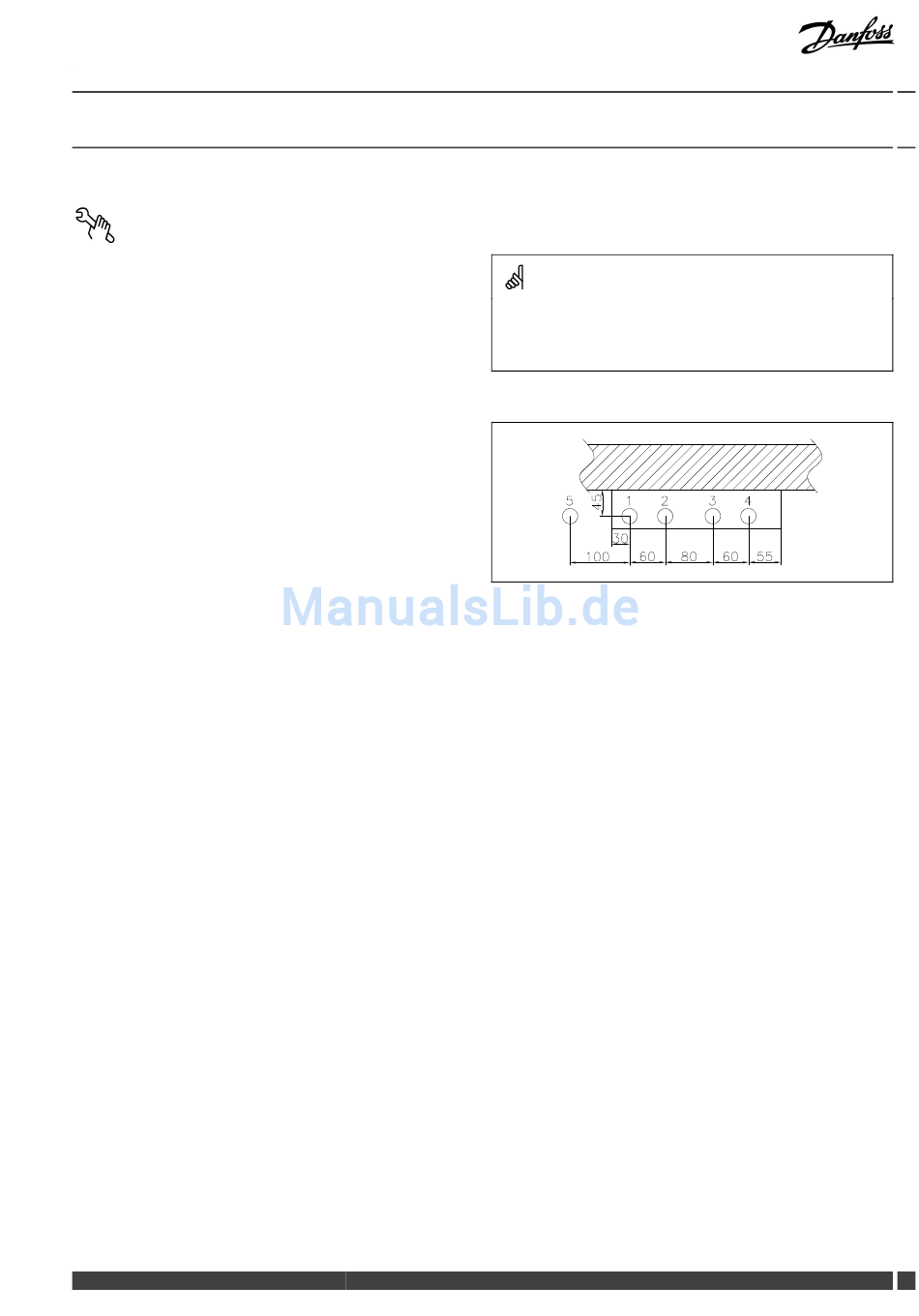

Anschlüsse:
1. Trinkwasser, kalt (KW)
2. Trinkwasser, warm (WW)
3. Speichervorlauf (Sp-Vorlauf )
4. Speicherrücklauf (Sp-Rücklauf )
5. Warmwasserzirkulation (WWZ) - (Optional)
Anschlussgrößen:
Sp: G ¾" (IG)
G ¾" (IG)
KW + WW + WWZ:
Abmessungen(mm):
Ohne Zirkulation und Abdeckung:
H 760 x B 312 x T 155
Ohne Zirkulation, aber mit Abdeckung:
H 760 x B 315 x T 165
Mit Zirkulation, aber ohne Abdeckung:
H 935 x B 410 x T 190
Gewicht (ca.): 20 kg
Danfoss District Energy
Termix One Solar
VI.CW.K3.03 / LTY38004
Nur autorisierte Fachkräfte
Aufbau, Inbetriebnahme und Wartungsarbeiten dürfen nur von
qualifizierten und autorisierten Mitarbeitern durchgeführt werden.
Die Platzierung der Rohre kann von der abgebildeten Darstellung
abweichen. Bitte beachten Sie die Markierungen an der Station.
DEN-GT 5
