Benutzerhandbuch
8.2 Anhang B
(Fortsetzung)
8.3 Anhang C
© Danfoss | 2020.06
SonoMeter 30 Ultraschall-Messgerät für Heiz-und Kühlsysteme

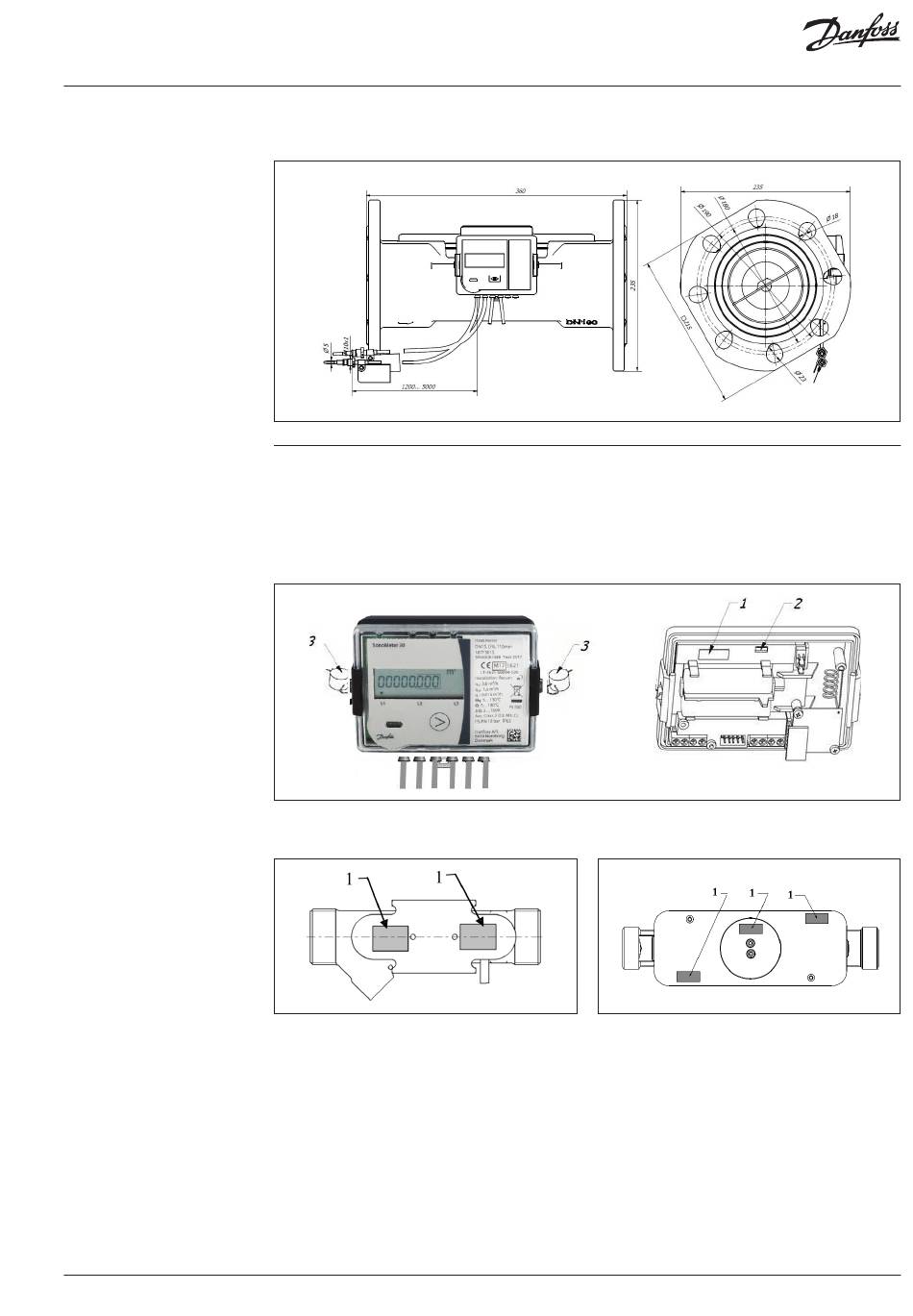

Abb.B2.9.
Durchflusssensor qp= 60,0 m /h; Flanschendverbindung DN100, Befestigungslänge L=360 mm
Sicherheitsversiegelung
Abb.C1. Abmessungen des Volumenteils
Allgemeine Ansicht des Rechenwerks: die Abdeckung ist geschlossen, und die Abdeckung ist offen
(1-Hersteller-Klebesiegelaufkleber auf dem Zugang zu der Einstellungsaktivierungsüberbrückung
-Prüfsiegel, 2-Hersteller-Klebesiegelaufkleber auf dem Fixierer der Abdeckung, die das
Elektronikmodul schützt -Hersteller Sicherheitssiegel, 3-Befestigung des Siegels nach der Installation)
Abb.C2. Versiegelung von Durchflusssensoren
(1- Hersteller Klebesiegel-Aufkleber auf den Schrauben des Deckels)
a) Durchflusssensor q = 0,6/1,0/1,5/2,5 m
p
(Gewinde- oder Flanschendverbindung,
L=110mm/130mm/190mm)
3 h b) Durchflusssensor q
(Gewinde- oder Flanschendverbindung, L=260mm)
= 3,5/6,0 m 3 h
p
BC323738728503de-010101 | 31
