1.2.4 Pumpen-Informationsfenster

Das Pumpen-Informationsfenster enthält mehrere Symbole und nicht alle werden angezeigt, wenn
kein Alarm vorhanden ist. Ohne einen Alarm oder Fehlerzustände werden nur die Symbole Strom und
grau schattiert die Temperatur sowie Leckage angezeigt.
Motorstrom
Temperatur Leckage

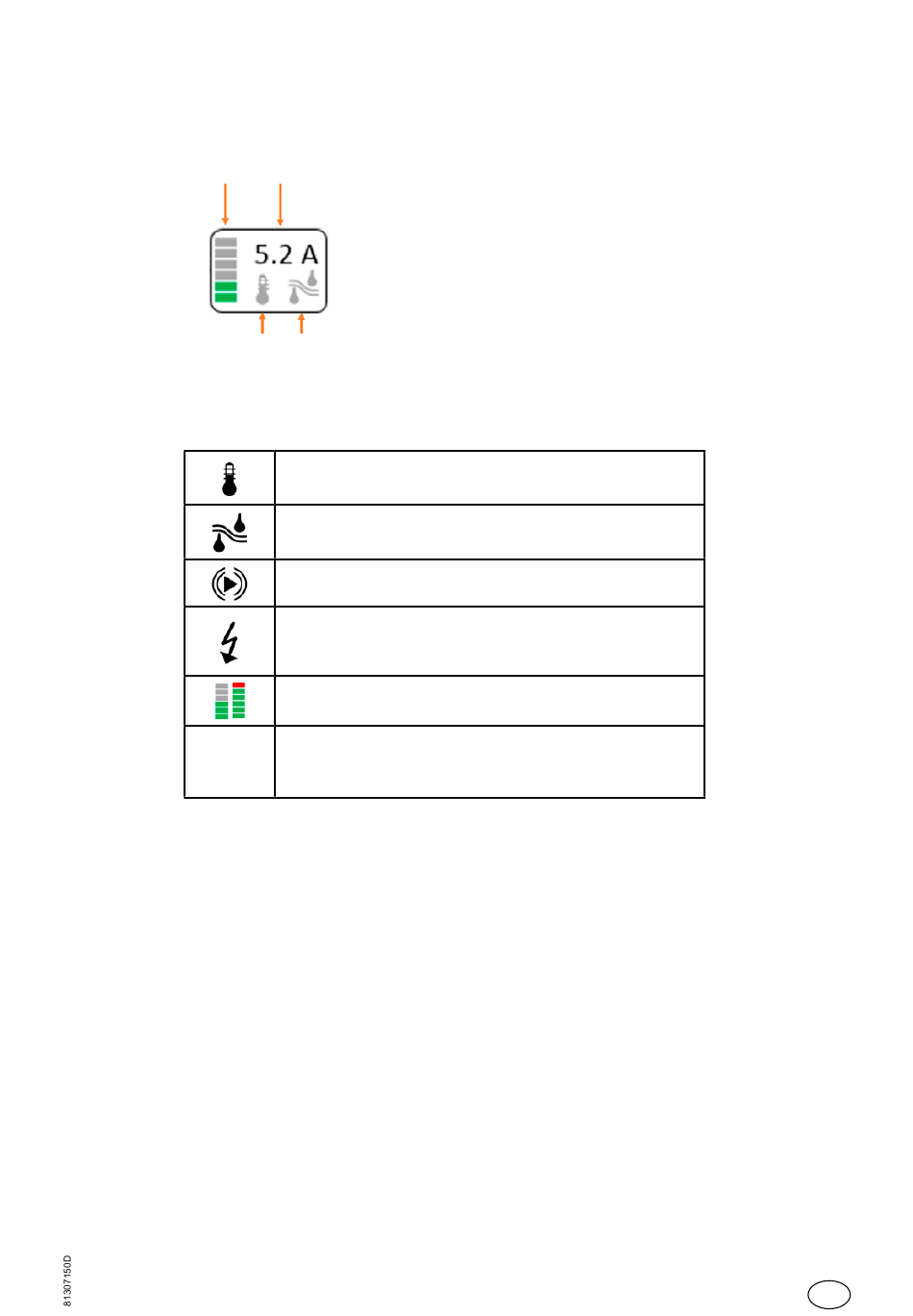

Abbildung 1-4 Pumpen-Informationsfenster ohne Alarme oder Fehlerzustände
Zusammenfassung der Symbole im Pumpen-Informationsfenster:
Hochtemperatur, Kombination von konfigurierten Sensoren.
Orange, wenn ausstehend. Wird rot, wenn ein aktiver Alarm zugeordnet
ist. Grau, wenn inaktiv.
Leckage, Kombination von eingerichteten Sensoren.
Orange, wenn ausstehend. Wird rot, wenn ein aktiver Alarm zugeordnet
ist. Grau, wenn inaktiv.
Schwingungsfehler, wird nur angezeigt, wenn aktiv.
Orange bei ausstehendem Alarm und rot bei aktivem Alarm.
Elektrische Störung, wird nur angezeigt, wenn aktiv. Kombination von
elektrischen Störungen (Motorschutz defekt, hoher/niedriger Motorstrom,
fehlende Phase). Orange bei ausstehendem Alarm und rot bei aktivem
Alarm.
Stromanzeigeleiste, oberer Bereich färbt sich bei Erreichen des
Hochstromgrenzwerts rot.
Wird dargestellt:
•
Motorstrom
•
Aktive Alarme werden priorisiert; wenn mehr als zwei Alarme aktiv sind, werden sie wie folgt priorisiert
1) Temperatur, 2) Leckage, 3) Schwingung, 4) Elektrische Störungen
1.3 Schwimmerschalter und Überlaufsensor auf der Anzeige
Im normalen Modus sind die Schwimmer bei hohem und niedrigem Pegelstand grün. Sie wechseln
die Position (animiert) und blinken bei Aktivierung rot.
Start-Stopp-Schwimmerschalter sind im inaktiven Modus grau bzw. bei Aktivierung blau.
Der Überlaufsensor ist im normalen Modus grün und blinkt bei Aktivierung rot.
mit einer Dezimale im Bereich von 0 bis 9,9, sonst ohne Dezimalen
zeigt Kilo-Ampere als ganze Zahlen, sofern über 999 A
