C.2.2 Weißabgleich durchführen
Das erste Menü der Setup-Menüs ist die Funktion Weißabgleich.

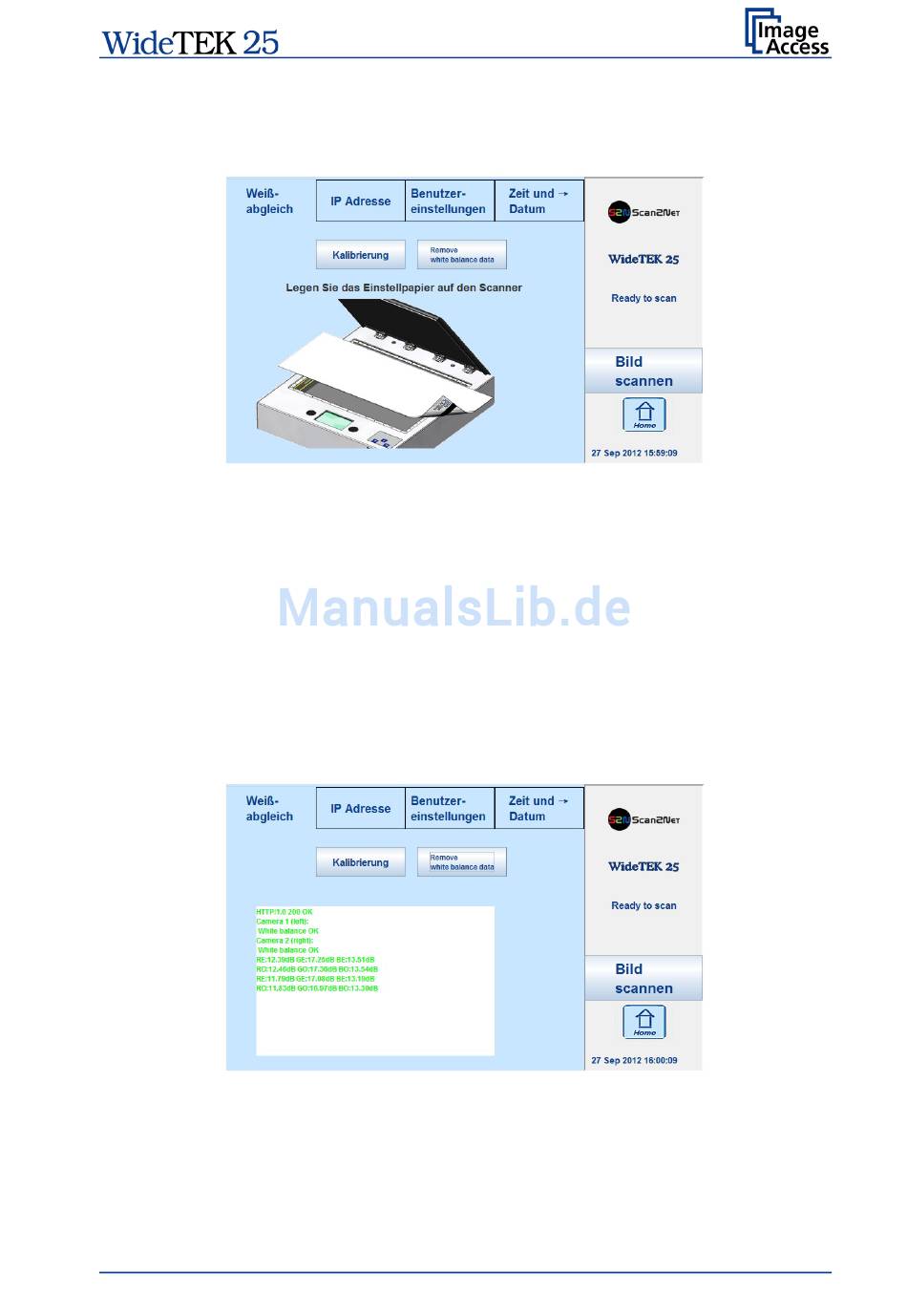

Abbildung 14: Setup-Menü, Startbild
Die Abbildung auf dem Touchscreen zeigt, wie die Referenzvorlage für den Weißabgleich
aufgelegt werden muss.
Die Referenzvorlage gehört zum Lieferumfang des Scanners.
Legen Sie die Vorlage wie abgebildet an den oberen Rand der Glasplatte. Die Vorlage
überdeckt die komplette Breite der Glasplatte und überlappt am linken und rechten Rand.
Schließen Sie den Deckel und tippen Sie auf Kalibrierung.
Der Weißabgleich startet und die Kalibrierung wird durchgeführt. Während des
Weißabgleichs zeigt der Touchscreen ein rotierendes Symbol. Der gesamte Weißabgleich
dauert ca. 40 Sekunden.
Abschließend zeigt der Touchscreen das Ergebnis des Weißabgleichs an.
Abbildung 15: Ergebnis des Weißabgleichs
Um die gespeicherten Daten des Weißabgleichs zu löschen, tippen Sie auf
Remove white balance data.
Wiederholen Sie den Weißabgleich nachdem die gespeicherten Daten gelöscht wurden.
Setup Handbuch Seite 27
