A.9.1.2
Weißabgleich durchführen
Starten Sie den Scanner wie in Kapitel A.6.1 beschrieben. Während die Startsequenz
läuft, tippen Sie mindestens dreimal an einer beliebigen Stelle auf den Touchscreen.
Am Ende der Startsequenz zeigt der Touchscreen das Menü Self Test 1 (Abbildung 26).
Tippen Sie auf das Tastenfeld White Balance, um die Funktion aufzurufen.

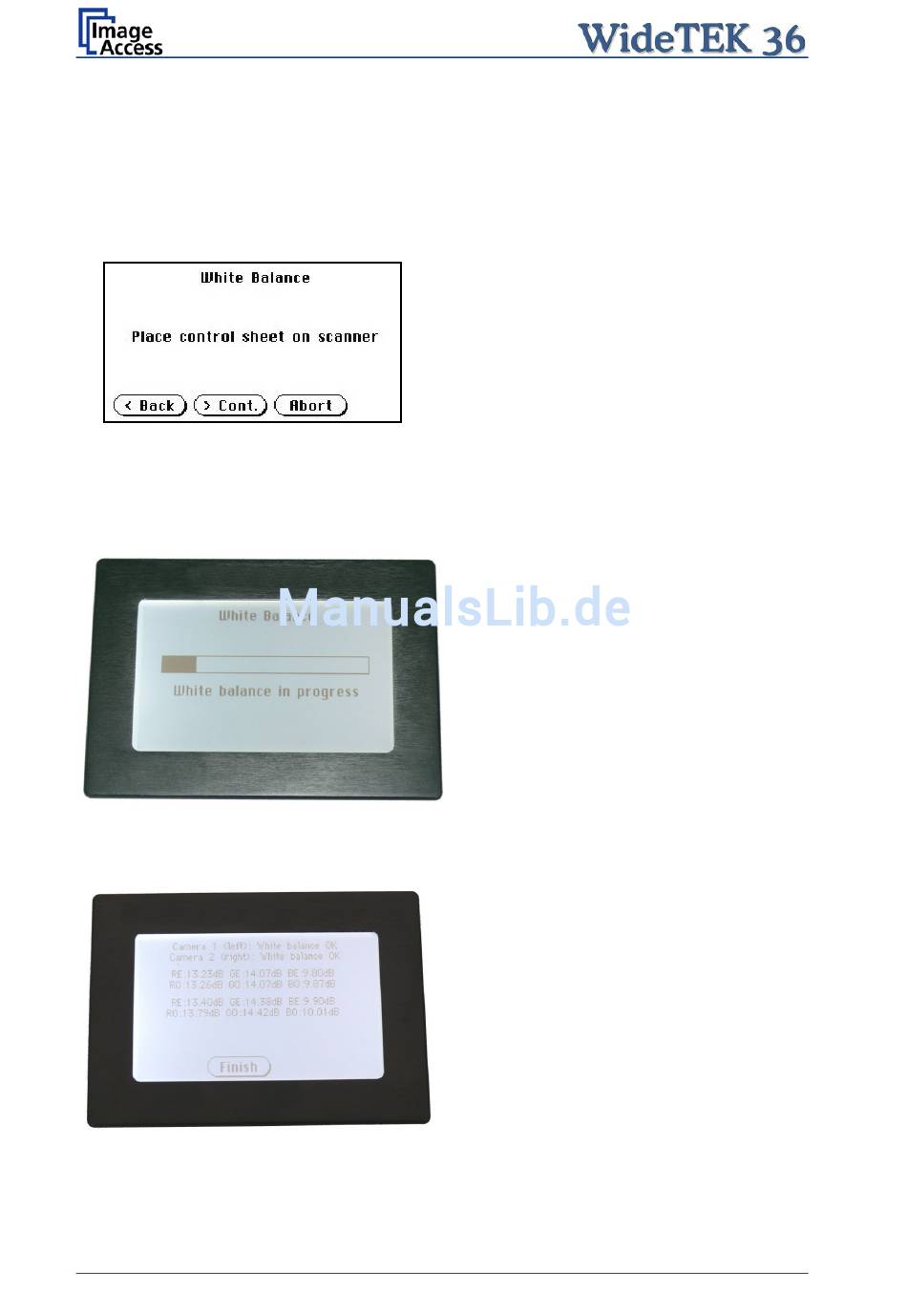

Abbildung 30: Funktion Weißabgleich
Legen Sie die Testvorlage WT36-Z-02-A für den Weißabgleich in den Dokumenteneinzug.
Die Testvorlage deckt die gesamte Breite des Dokumenteneinzugs ab.
Tippen Sie dann im Touchscreen auf > Cont.
Abbildung 31: Ablaufanzeige Weißabgleich
Abbildung 32: Ergebnis Weißabgleich
Seite 34
< Back Kehrt zum vorherigen Bild zurück.
> Cont. Startet die Messungen.
Abort
Bricht den Weißabgleich ab. Die
Anzeige kehrt zum vorherigen Bild
zurück.
Nach dem Start des Weißabgleichs zeigt
der Touchscreen mit einer Balkengrafik
den Fortschritt der Messung an.
Nach Abschluss des Weißabgleichs
wird das Ergebnis angezeigt.
Um zum Menü Self Test 1 zurück-
zukehren, tippen Sie auf Finish.
Aufbau und Setup
