6.3.6.1 Anschluss der Temperatur- und Einstrahlungssensoren (optional)

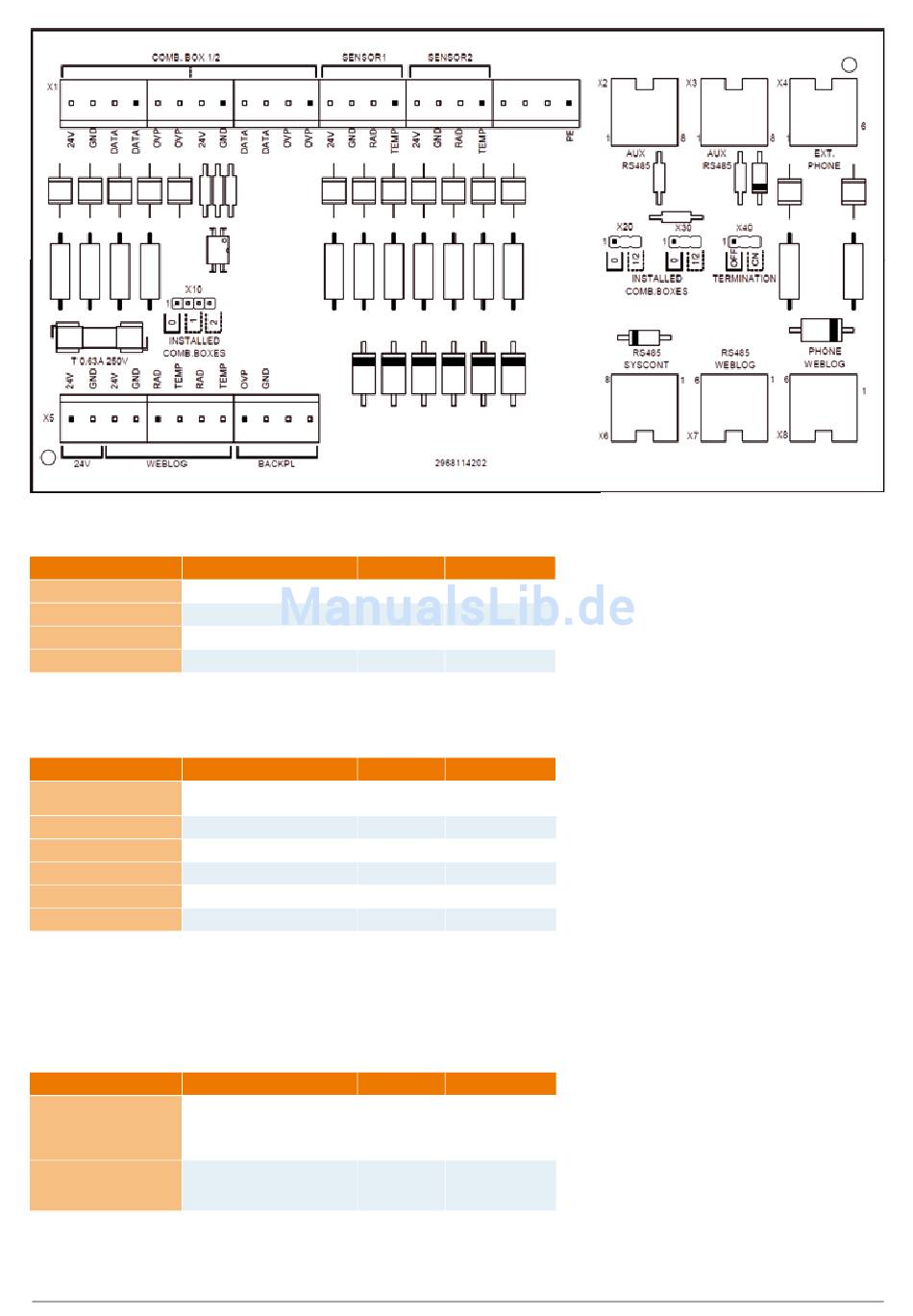

Schließen Sie die optionalen Einstrahlungs- oder Temperatursensoren gemäß dem Schaltplan an (siehe § 11 Schaltplan).
ANSCHLUSS MESSBEREICH
Versorgung (24 V)
(Rück-)Einspeisung
Einstrahlungsmessung 0 - 10 V entspr. 0 - 1200 W/m²
Temperaturmessung 0 - 9,2 V entspr. –20 - +80 °C
6.3.6.2 Stromsensoren im Generatoranschlusskasten
Der CS bietet die Möglichkeit, Stromsensoren, die sich innerhalb des Generatoranschlusskastens befi nden, mit dem Datenlogger zu verbinden. Er
erlaubt die Überwachung von Stromsignalen von verschiedenen PV-Stränge.
ANSCHLUSS FUNKTION
Versorgungsspannung
Versorgung (24 V)
(nur für Stromsensoren)
(Rück-)Einspeisung Referenzpotenzial
a = Data Plus (Ausgang) RS485 Datenleitung
b = Data Minus (Ausgang) RS485 Datenleitung
a = Data Plus (Eingang) RS485 Datenleitung
b = Data Minus (Eingang) RS485 Datenleitung
Hinweis:
Schließen Sie den RS485-Bus sowohl an die Eingangs- als auch an die Ausgangsklemmen an, um eine Verbindung über eine serielle Prioritätsschal-
tung herzustellen. Legen Sie die Überbrückungsleiter X20 und X30 ferner auf Position „1/2".
6.3.6.3 Überspannungsschutz im Generatoranschlusskasten
Schließen Sie das Feedbacksignal des Überspannungsableiters an. Der CS bietet die Möglichkeit, die Überspannungsschutz-Feedbacksignale inner-
halb des Generatoranschlusskastens mit dem Datenlogger zu verbinden.
ANSCHLUSS FUNKTION
Normalerweise geschlossener
Kontakt eines oder zweier
Generatoranschlusskasten
Generatoranschlusskästen
(siehe § 11 Schaltpläne).
Hinweis:
Wird ein Rückführsignal empfangen, legen Sie den Überbrückungsleiter X10 ebenfalls auf Position „1".
KLEMME BESCHREIBUNG
X1.13 24 V
X1.14 GND
X1.15 RAD
X1.16 TEMP
KLEMME BESCHREIBUNG
X1.1 24 V
X1.2 GND
X1.3 DATA
X1.4 DATA
X1.9 DATA
X1.10 DATA
KLEMME BESCHREIBUNG
X1.5/6 OVP
