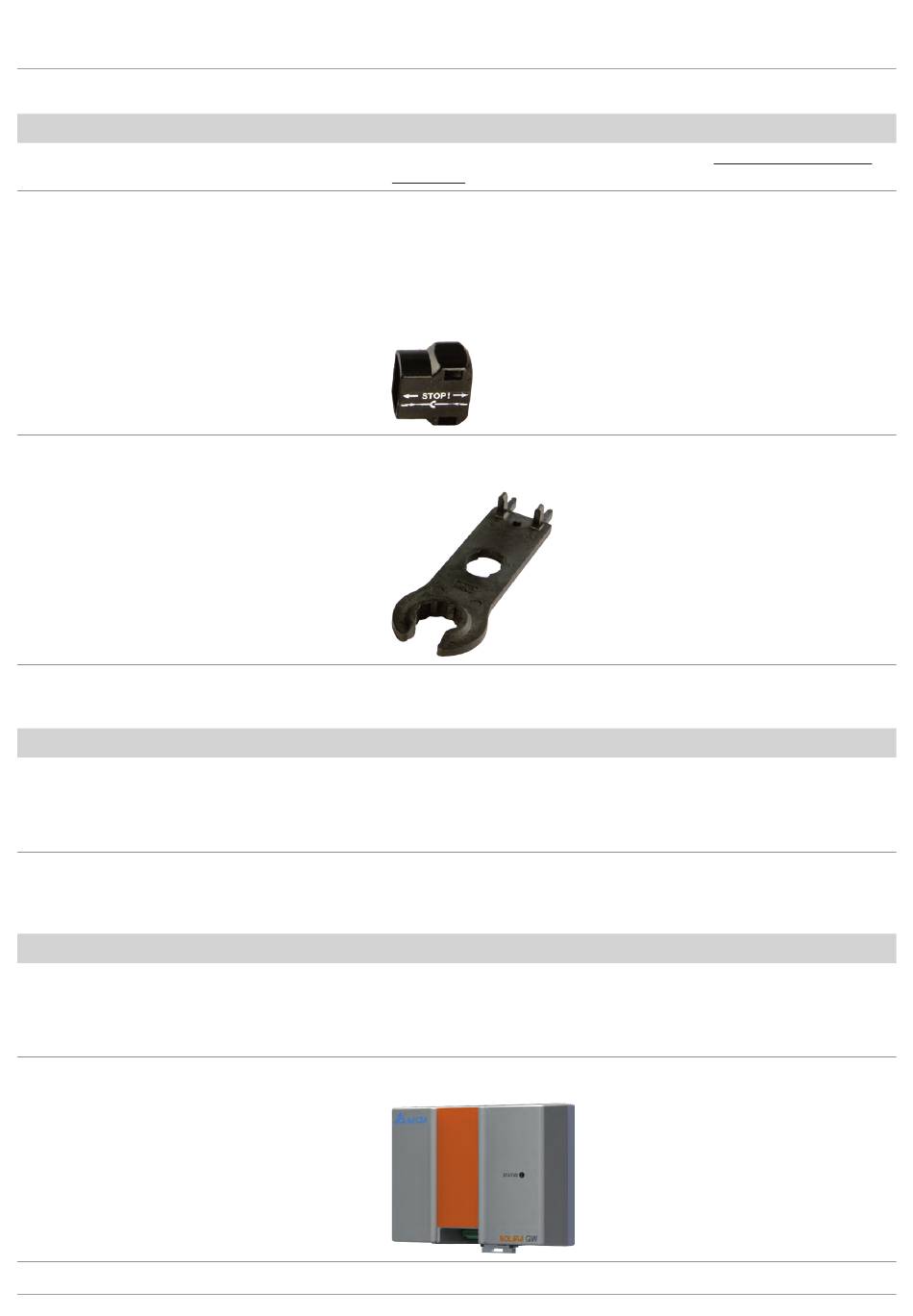

5.14.3 Für den Anschluss an die Solarmodule (DC)
Teil
DC-Kabel
DC-Schutzkappen
DC-Montageschlüssel
5.14.4 Für die Erdung des Wechselrichtergehäuses
Teil
Erdungskabel mit Kabelschuh
5.14.5 Für die Verdrahtung von RS485, der digitalen Eingänge und der potenzialfreien Kontakte
Teil
Kabel
SOLIVIA Gateway M1 G2
Installations- und Betriebsanleitung für Wechselrichter RPI M30A EU V3 DE 2018-09-19
Menge Beschreibung
Für Hinweise zur Auswahl des DC-Kabels siehe „5.7.8 Kabelanforderun-
-
gen", S. 36
Zum Verriegeln der DC-Stecker, sodass diese nur mit dem DC-Montage-
schlüssel von den DC-Anschlüssen getrennt werden können. Erhältlich bei
Multi-Contact.
Befolgen Sie die lokalen Bestimmungen zur Verwendung der DC-Schutz-
kappen.
bis zu 8
Frankreich: Die DC-Schutzkappen müssen verwendet werden.
Zum Trennen der DC-Stecker und der DC-Schutzkappen von den DC-
Anschlüssen. Erhältlich bei Multi-Contact.
1
Menge Beschreibung
Typischerweise ein gelb-grünes Kupferkabel mit einem Kabelquerschnitt
von mindestens 6 mm
-
Befolgen Sie die lokalen Bestimmungen bezüglich der Anforderungen an
das Erdungskabel.
Menge Beschreibung
● Verdrilltes und geschirmtes Kabel (CAT5 oder CAT6) mit massiven
Leitern
-
● Kabeldurchmesser: 5 mm
● Drahtquerschnitt: 1 mm
Zum Anschluss an SOLIVIA Monitor, das internetbasierte Monitoringsystem
von Delta.
1
5 Installation planen
.
2
2
Was Sie benötigen
