6.3.6.4
Datenverbindungs-Ports
ANSCHLUSS
KLEMME
Analog Telefon Eingang
X4
Analog Telefon Ausgang
X8
Serielle RS485
X2/X3 *
Prioritätsschaltung
Systemregler
X6
Überwachungssystem
X7
* Schließen Sie mit einem Verbindungskabel weitere SOLIVIA-CS-Zentralwechselrichter an.
6.3.6.5
RS485-Anschluss
Sollen mehrere Wechselrichter oder externe Stromsensoren angeschlossen werden, legen Sie den Überbrückungsleiter X40 nur beim letzten
Schaltschrank auf die Position „On" („Ein").
6.3.7
Ort und Installation des Überwachungssystems

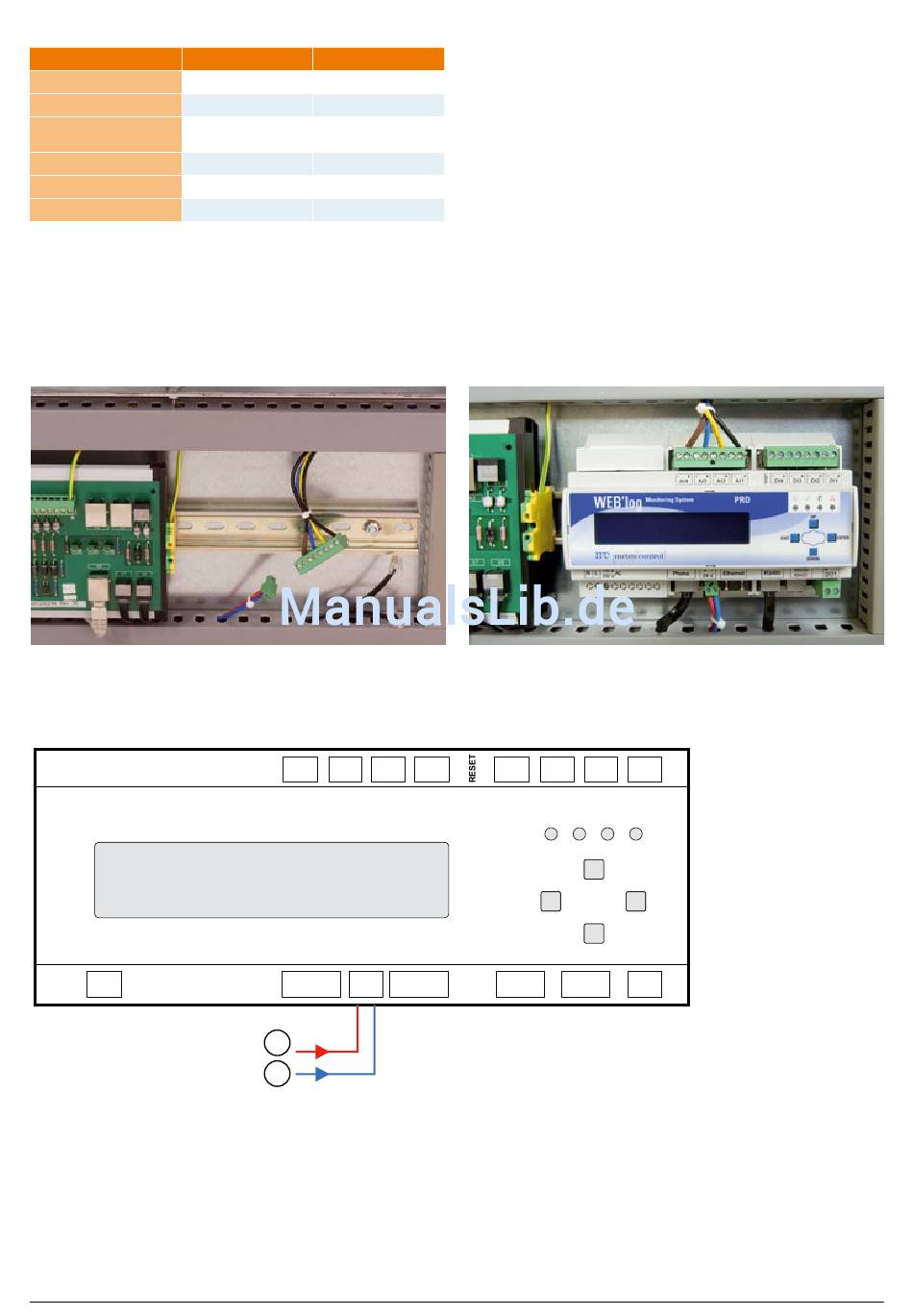

Der Installationsort des Überwachungssystems wird auf den folgenden Bildern gezeigt. Bitte nehmen Sie den Datenlogger aus der separaten
Verpackung und haken Sie ihn an die DIN-Schiene. Schließen Sie dann die drei Kabel mittels der vormontierten Kabeldrähte an.
HINWEIS:
Ein gesonderter Anschluss der 230 V AC Versorgung zur Speisung des Web'loggers ist nicht notwendig. Eine gleichzeitige Versorgung mit AC und
DC darf nicht erfolgen (Weitere Informationen finden Sie im Benutzerhandbuch von Meteocontrol für WEB'log Pro (www.meteocontrol.de)).
24 V Spannungseingang / 24 V Spannungsausgang
110 V
N L
AC
230 V
(1) 24 V DC (rot)
(2) GND (blau)
28
STECKER
RJ11/RJ12 (6P2C)
RJ11/RJ12 (6P2C)
RJ45 (8P8C)
RJ45 (8P8C)
RJ11/RJ12 (6P6C)
-
+
-
+
-
+
-
+
AI4
AI3
AI2
AI1
+
-
Phone
Ethernet
2
4
V
1
2
-
+
-
+
-
+
-
+
DI1
DI1
DI1
DI1
+
-
RS485
RS232
D
O
1
