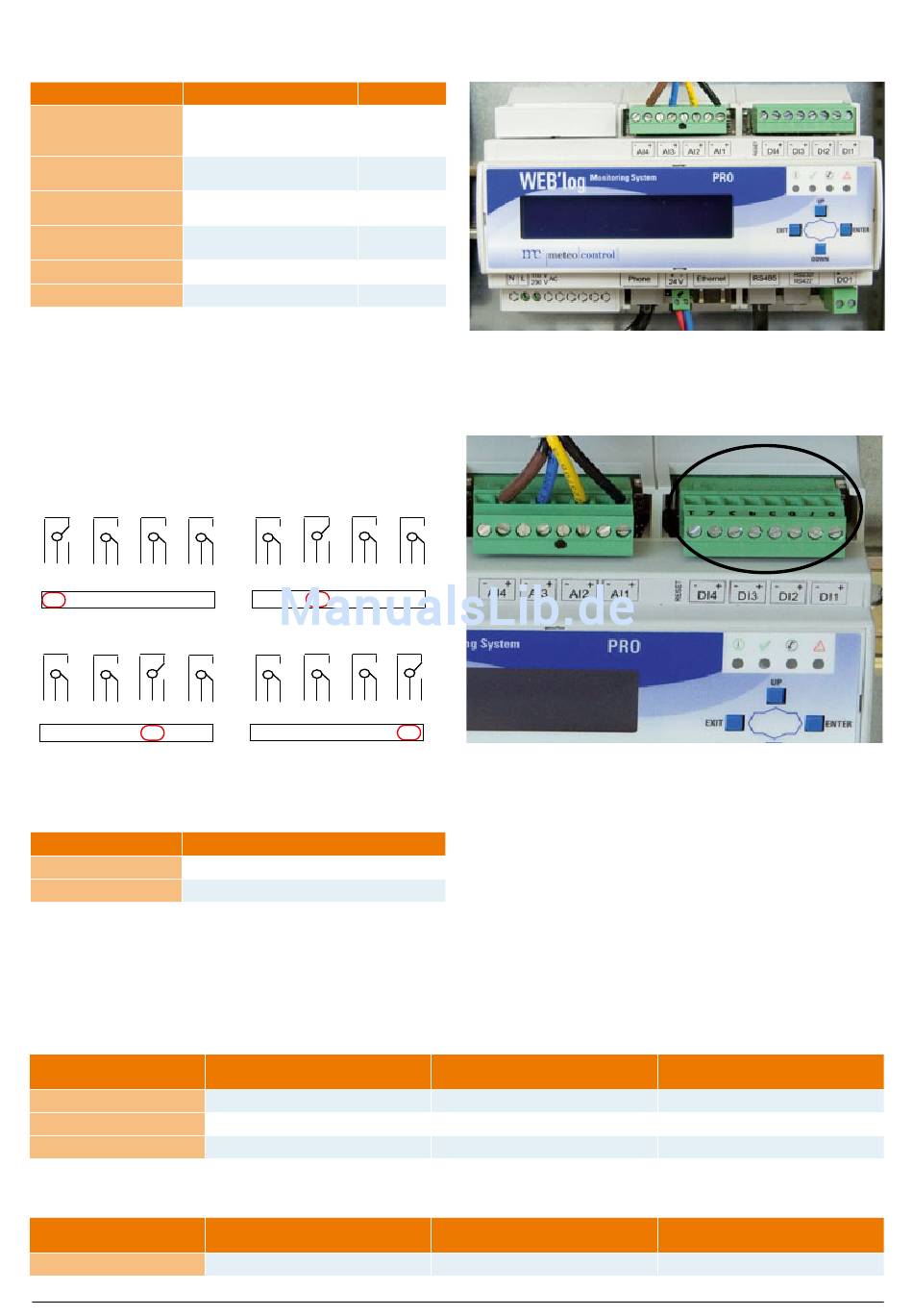

6.3.8 Anschluss an Analog, ISDN, GPRS, DSL/Ethernet
Das Gerät ist mit einem internen Telefonmodem (analoges oder ISDN-Modem) oder mit einem Anschluss an ein GPRS-Modem oder DSL/Ethernet-
Netzwerk ausgerüstet (je nach Kundenbestellung). Die Kabelverbindung für die Kommunikation ist nicht im Lieferumfang enthalten.
ANSCHLUSS KLEMME
Telefonanschluss des
Analog *
Datenloggers
Telefonanschluss des
ISDN
Datenloggers
Ethernetanschluss des
DSL
Datenloggers
Ethernetanschluss des
Ethernet
Datenloggers
* Wenn verwendet, dann muss es an der Schnittstellenanschlussplatte
angeschlossen sein (X8).
6.3.9 Lastmanagement durch Elektrizitätsversorger
Schließen Sie die digitalen Lastmanagementsignale an folgende Ein-
gänge an, die eine aktive Stromsteuerung durch den Versorger mit
Stufen von 100 % / 60 % / 30 % / 0 % der Ausgangsleistung ermög-
lichen.
100 %
a c b a c b a c b
a c b
Dl1 Dl2 Dl3 Dl4
30 %
a c b a c b a c b
a c b
Dl3 Dl4
Dl1 Dl2
6.3.10 Überspannungsschutz
Der Zentralwechselrichter ist auf der DC- und auf der AC Seite mit Überspannungsableitern gemäß der folgenden Tabelle ausgestattet.
SCHUTZBEREICH ÜBERSPANNUNGSSCHUTZ
DC Seite IEC 61643-1 Klasse II, 2 x 500 V DC
AC Seite IEC 61643-1 Klasse II, 275 V AC
Zusätzlicher Überspannungs- oder Blitzschutz muss entsprechend örtlichen Bedingungen und Bestimmungen bereitgestellt werden.
6.3.11 Installation von mehr als einem Schrank pro System
Nur ein Datenlogger ist pro System, das in Schrank Nr. 1 installiert wird, erforderlich.
Vergewissern Sie sich, dass jeder Zentralwechselrichter über eine eigene Adresse im Bus verfügt [1 ... 254] (mögliche Konflikte mit I'checker-
Adressen usw. sind zu vermeiden).
Zusätzliche Schränke (Schrank Nr. 2, 3, usw.) sollten wie folgt über den RS485-Bus angeschlossen werden:
SCHRANK (SOLIVIA CS)
# 1
# 2
# 3
Hinweis:
Erforderliches Kabel für die Zusammenschaltung: RJ12-Kabel, querdurch verdrahtet, 8P8C.
SCHRANK (SOLIVIA CS)
# 1
KABELTYP
2-Draht-
Telefonkabel
(La, Lb)
4-Draht-Tele-
fonkabel
Cat5-Kabel
Gekreuztes
Cat5-Kabel
60 %
a c b a c b a c b
Dl3
Dl1 Dl2
a c b a c b
a c b
Dl1 Dl2 Dl3
ANSCHLUSSKLEMME
(RS485-BUSBOARD)
X2
X2
X2
ANSCHLUSSKLEMME (RS485-BUS-
BOARD)
X2
a c b
Dl4
0 %
a c b
Dl4
SCHRANK (SOLIVIA CS)
# 2
# 3
# 4 ...
SCHRANK (SOLIVIA CM)
# 2
ANSCHLUSSKLEMME
(RS485-BUSBOARD)
X3
X3
X3
ANSCHLUSSKLEMME (RS485-BUS-
BOARD)
X3
