6 Installation planen
6.8.5 Anschluss der DC-Strings an die DC-Eingänge
Prüfen Sie die Polarität der DC-Spannung, bevor Sie die Solarmodule an den Wechselrichter anschließen.
Der negative Pol der Solarmodule muss an DC– angeschlossen werden, der positive Pol an DC+.
Die nachfolgend gezeigten Anschlusskonzepte können auch gemischt werden.
O FF

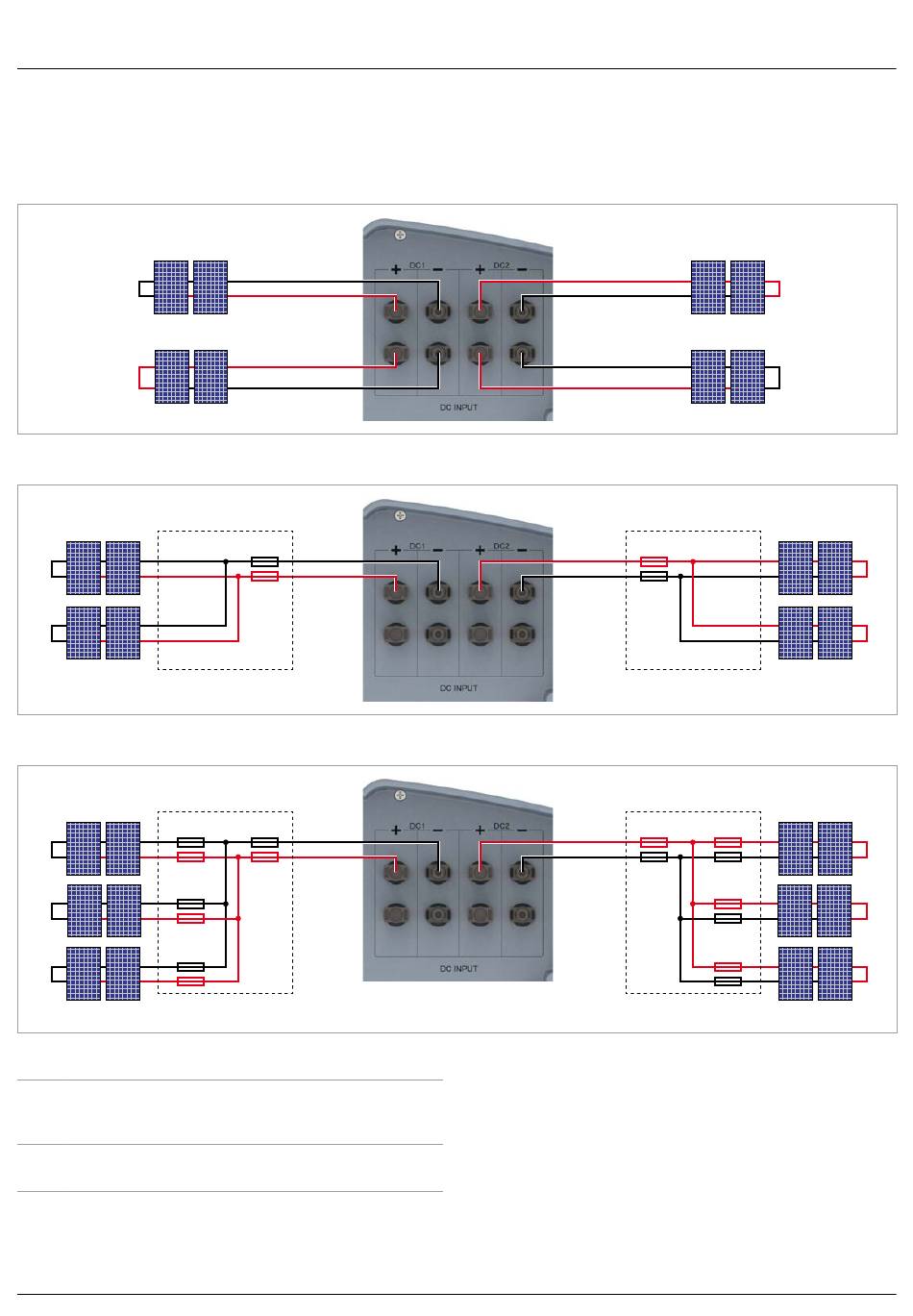

Abb. 6.17: Anschluss eines Strings an einen DC-Anschluss
–
+
–
+
O FF O N
Abb. 6.18: Anschluss von zwei Strings an einen DC-Anschluss
1
–
+
–
+
–
+
O FF O N
Abb. 6.19: Anschluss von drei Strings an einen DC-Anschluss
1 Immer die Maximale Rückstrombelastbarkeit der
Solarmodule bei der Auswahl von Schutzvorrichtungen
(zum Beispiel Sicherungen) berücksichtigen.
2 Immer die lokalen Sicherheitsbestimmungen bei der
Auswahl von Schutzvorrichtungen berücksichtigen.
38
–
+
+
–
O N
2
–
+
2
–
+
2
+
–
2
+
–
Installations- und Betriebshandbuch für RPI M15A M20A Solar-Wechselrichter V1.0 2016-03-15
+
–
–
+
