Die Arbeit an elektrischen Systemen darf erst beginnen, wenn die Sicherheitsregeln richtig angewandt worden sind:
•
Isolieren Sie das Gerät
- Sehen Sie sich die Schaltpläne an und machen Sie sich mit der Auslegung der Schaltanlage vertraut.
- Befassen Sie sich mit den sicherheitsrelevanten Geräten erst, wenn Sie sich mit dem entsprechenden Verantwortlichen beraten haben.
- Schaffen Sie Isolierungspfade, die sichtbar sind.
- Warten Sie die erforderliche Entladedauer ab, damit sich alle Kondensatoren entladen können.
•
Sichern Sie alle Schalter so, dass sie nicht mehr eingeschaltet werden können.
- Sperren Sie Schalter mechanisch (z. B. mit einem Schloss).
- Ziehen Sie alle Sicherungselemente heraus.
•
Stellen Sie fest, dass das Gerät nicht unter Strom steht.
- Benutzen Sie nur Voltprüfer, die für die Spannung geeignet sind.
- Überprüfen Sie, dass der Voltprüfer funktioniert.
- Stellen Sie fest, dass der Arbeitsplatz nicht unter Strom steht.
•
Erdung und Kurzschlüsse
- Das Erdungs- und Kurzschlussgerät ist bei Anlagen mit einer Spannung von über 1 kV erforderlich.
- Das Erdungs- und Kurzschlussgerät muss für den potenziellen Kurschlussstrom, der erwartet wird, geeignet sein.
•
Verbinden Sie das Gerät immer zuerst mit der Erdung.
•
Decken oder schirmen Sie benachbarte Teile, die unter Strom stehen, ab.
•
Unter Strom stehende Teile müssen durch ausreichend feste und zuverlässig angebrachte Abdeckungen vor versehentlichem Kontakt
geschützt werden.
6.3
Anschluss
6.3.1
Übersicht über die Anschlussquerschnitte
ANSCHLUSSTYP
DC Kabel vom Generatoran-
schlusskasten (DC)
AC Kabel (AC 400 V / 3NPE) *
Hilfsstromversorgung
(AC 230 V)
* Der Schaltschrank ist an ein dreiphasiges (sternförmiges) Wye-Konfigurationsnetz anzuschließen.
6.3.2
Arbeiten, die vor dem elektrischen Anschluss durchgeführt werden müssen
Führen Sie die folgenden Punkte zum Anschluss des Zentral Inverters SOLIVIA CS durch. Beachten Sie bitte, dass die SOLIVIA CS Schränke geliefert
werden, ohne dass das Überwachungssystem installiert wurde.

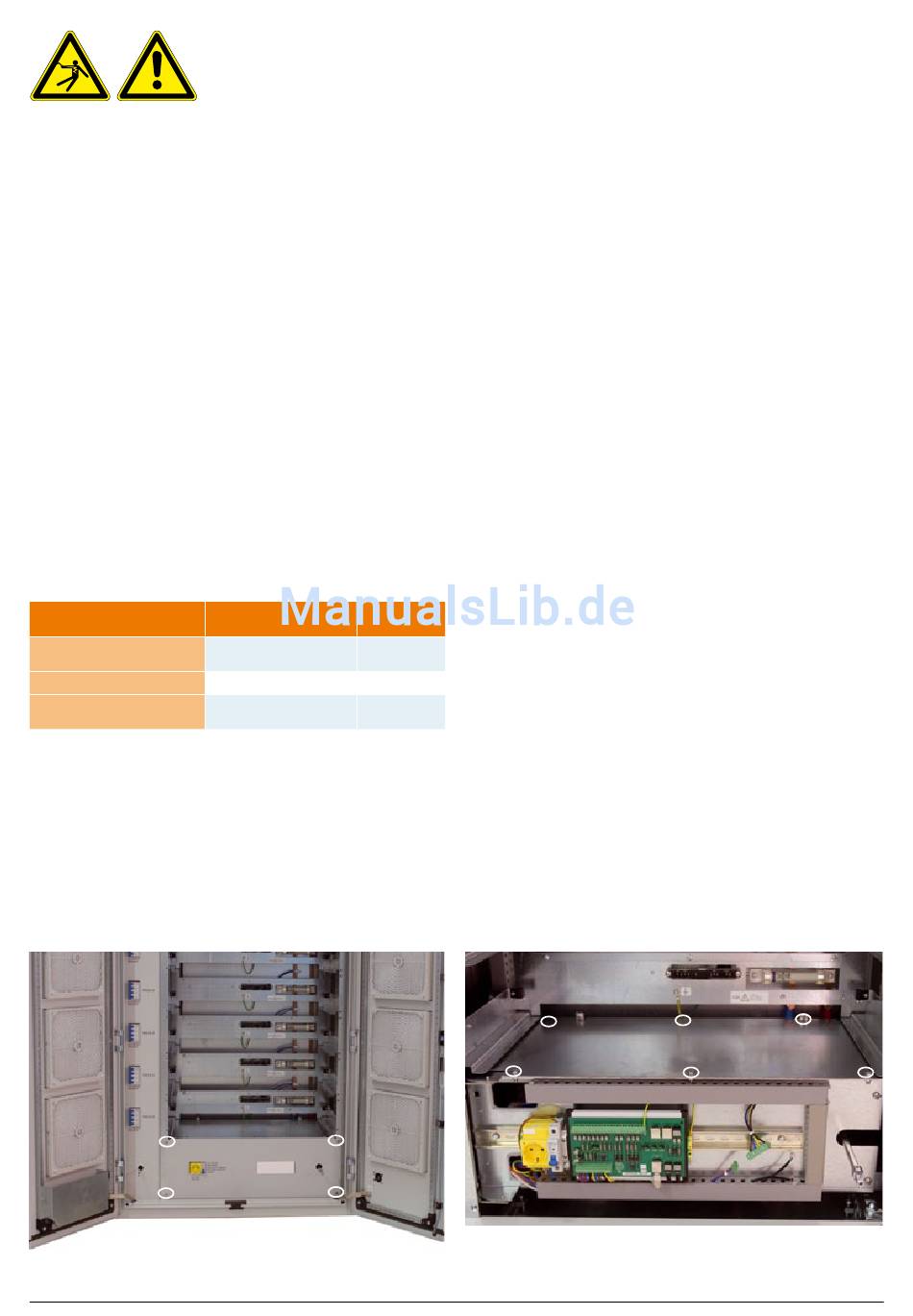

1. Zustand bei Ankunft:
Anschlussbereich vor Entfernung der vorderen Blende. Lösen Sie die
vier Schrauben an den Ecken der Blende, um diese zu entfernen. Dies
gibt den Anschlussbereich frei.
22
Warnung vor elektrischer Spannung!
Für Arbeiten an elektrischen Systemen sind spezielle Fachkenntnisse erforderlich.
Diese Arbeit darf daher nur von zertifizierten Elektrikern ausgeführt werden.
Befolgen Sie die in dieser Betriebsanleitung beschriebenen Verfahren und Sicherheitsanweisungen zur elek-
trischen Installation. Das Nichtbefolgen der Verfahren kann die Zerstörung des Zentral Inverters zur Folge haben
oder zu elektrischen Unfällen mit schwerer Körperverletzung führen.
KABELQUERSCHNITTS-
DREH-
BEREICH
MOMENT
95 ... 150 mm²
25 ... 30 Nm
50 ... 95 mm²
15 ... 20 Nm
2,5 mm²
0,6 ... 0,8 Nm
2. Vorderer Anschlussbereich:
Anschlussbereich nach Entfernung der vorderen Blende und vor Ent-
fernung der Zwischenblende. Lösen Sie die sechs Schrauben an den
Ecken und in der Mitte der Zwischenblende, um sie zu entfernen. Dies
gibt den hinteren Anschlussbereich frei.
