6.3.5 Anschluss an die Hilfsstromversorgung
Es gibt zwei Optionen zur Versorgung der internen Hilfsstrom-Versorgungsschaltkreise des Zentral Inverters:
Option 1: Speisung aus dem AC Netz.
Hinweis:
Bitte deaktivieren Sie den AC-Leitungsschutzschalter F16, bevor Sie irgendwelche Änderungen vornehmen! Für den Betrieb der Hilfsstromversor-
gung und für beide Optionen muss der AC Leitungsschutzschalter eingeschaltet sein!
6.3.6

Schnittstellenanschlussplatte

Der SOLIVIA CS-Schrank ist mit einer zentralisierten Schnittstellenanschlussplatte ausgestattet. Diese wird für den Anschluss aller externen Geräte
verwendet: Temperatur- und Einstrahlungssensoren, RS485-Kommunikationsschnittstellen, usw.
26
Option 2: Speisung aus einem zusätzlichen externen AC Netz (USV:
Unterbrechungsfreie Stromversorgung).
WARNUNG!
WARNUNG! Wenn Sie Option 2 wählen und den AC Hauptschal-
ter ausschalten, bleibt eine gefährliche Netzspan-
nung im Schrankschaltkreis zurück.

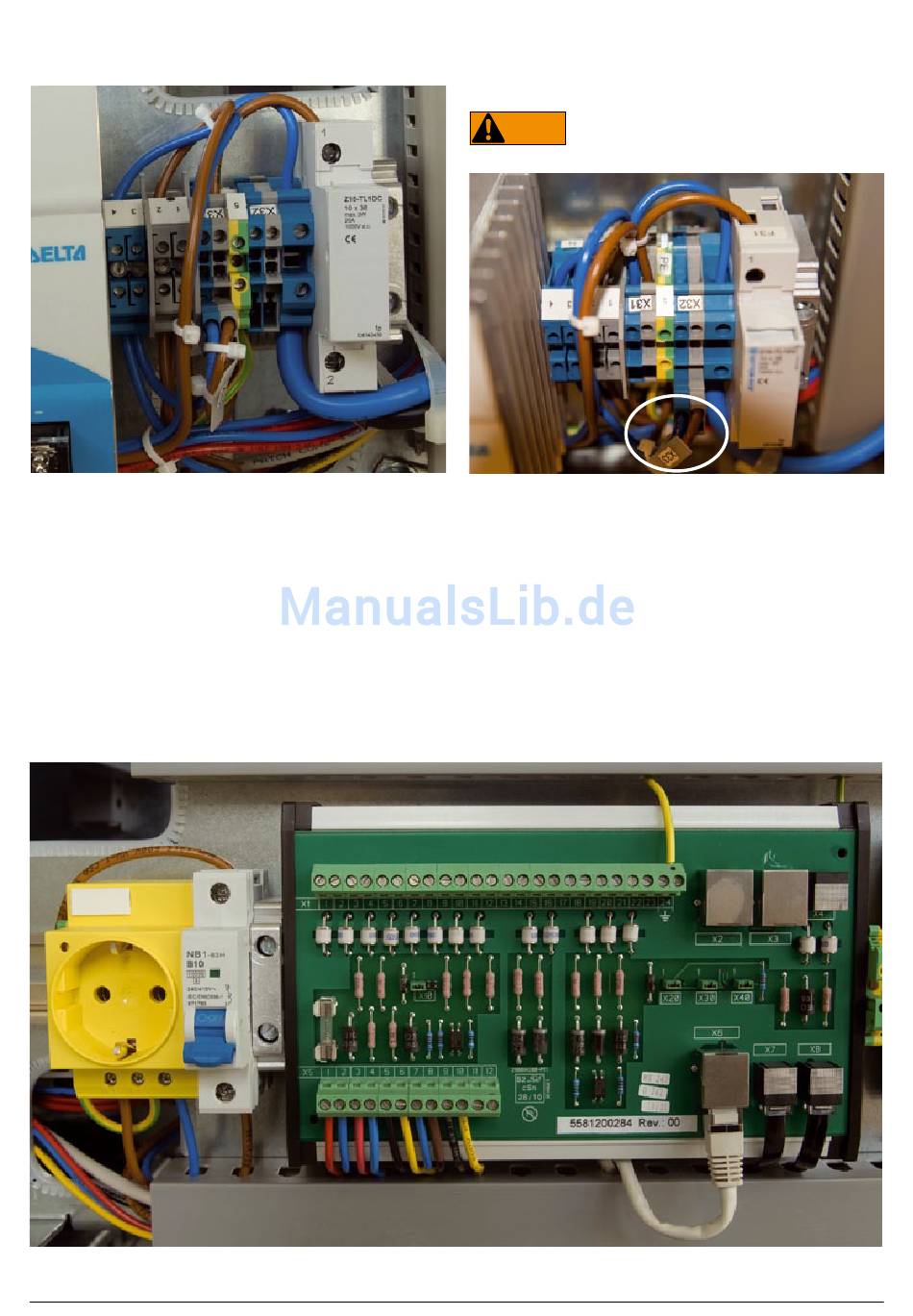

Für Option 2 ist es nur erforderlich, eine externe Hilfsspannung (230 V
AC) anzuschließen. Schließen Sie diese an Klemme X32 unter Verwen-
dung der korrekten Phase an. Für die Hilfsstromversorgung empfehlen
wir eine Vorsicherung von höchstens 20 A. Ziehen Sie den internen Ver-
sorgungsstecker X33 aus der Klemme X31 und stecken Sie sie gemäß
der korrekten Phase in die Klemme X32. Durch diese Änderung wird von
Einspeisung der Hilfsstromversorgung aus dem AC-Netz auf Einspei-
sung aus dem zusätzlichen externen AC-Netz (USV:Unterbrechungsfreie
Stromversorgung) umgestellt.
