Systemregler
Der Systemregler stellt die Schnittstelle zum Benutzer dar. Er erfasst alle Daten von den Inverter Racks und dem Backplane Controller wie auch einige
Signale von dem Backplane Controller über die RS485-Schnittstelle.
4.1.3 Überwachungssystem
Für die Analyse, Überwachung und Leistungssteuerung erfordert jede CS Systeminstallation die Einrichtung eines Überwachungssystems (nähere
Informationen zum Ort und Einbau des Überwachungssystems fi nden Sie unter § 6.3.7).
Zur Überwachung der Stromerzeugung benutzt der Zentral Inverter SOLIVIA CS einen Datenlogger mit einem der folgenden Modems / Kommunika-
tionsprotokolle: Web'log Pro mit analogem Modem; ISDN-Modem; GPRS-Modem oder DSL/Ethernet.
Der Datenlogger speichert alle verfügbaren Betriebswerte.
•
Er fungiert als Schnittstelle für Außentemperatur- und Einstrahlungssensoren.
•
Er dient als Schnittstelle für die externe Strangüberwachung und den Überspannungsschutz (üblicherweise in einem Generatoranschluss-
kasten installiert)
•
Er fungiert als Schnittstelle für die Stromsteuerungsoption, die zur Reduzierung der AC Ausgangsleistung erforderlich ist.
4.1.4 Lebenszyklus-Management der Inverter Racks
•
Systemlösungen von 44 kW bis 66 kW können leicht und kostengünstig eingerichtet werden.
•
Maximale Zuverlässigkeit wird dank der N+1-Redundanz der parallel geschalteten SOLIVIA 11 EU G3 R Inverter Racks sichergestellt.
Wenn ein Inverter Rack ausfällt, läuft das System weiter, Strom wird weiter in das Netz eingespeist und es gibt keine Einkommensunter-
brechung.
•
Erhöhte Lebensdauer dank einer intelligenten Abkopplung von Wechselrichtern, wenn die Solareinstrahlung abnimmt, und der Anwendung
eines rollenden Hauptmodulprinzips (ein Algorithmus entscheidet auf Basis der von jedem der Inverter Racks erzeugten Energie, welches
Inverter Rack die Steuerung des gesamten Systems übernehmen soll - dies erhöht die Lebensdauer der Inverter Racks des Systems
beträchtlich).
•
Leicht instandzuhalten, da die Inverter Racks SOLIVIA 11 EU G3 R schnell und leicht ausgewechselt werden können. Jedes Inverter Rack ist
nur über einen Anschlussstecker auf der Rückseite mit dem System verbunden. Das System ermöglicht es, dass die AC Seite selektiv über
automatische Trennschalter abgeschaltet wird.
4.2

Systemauslegung

4.2.1

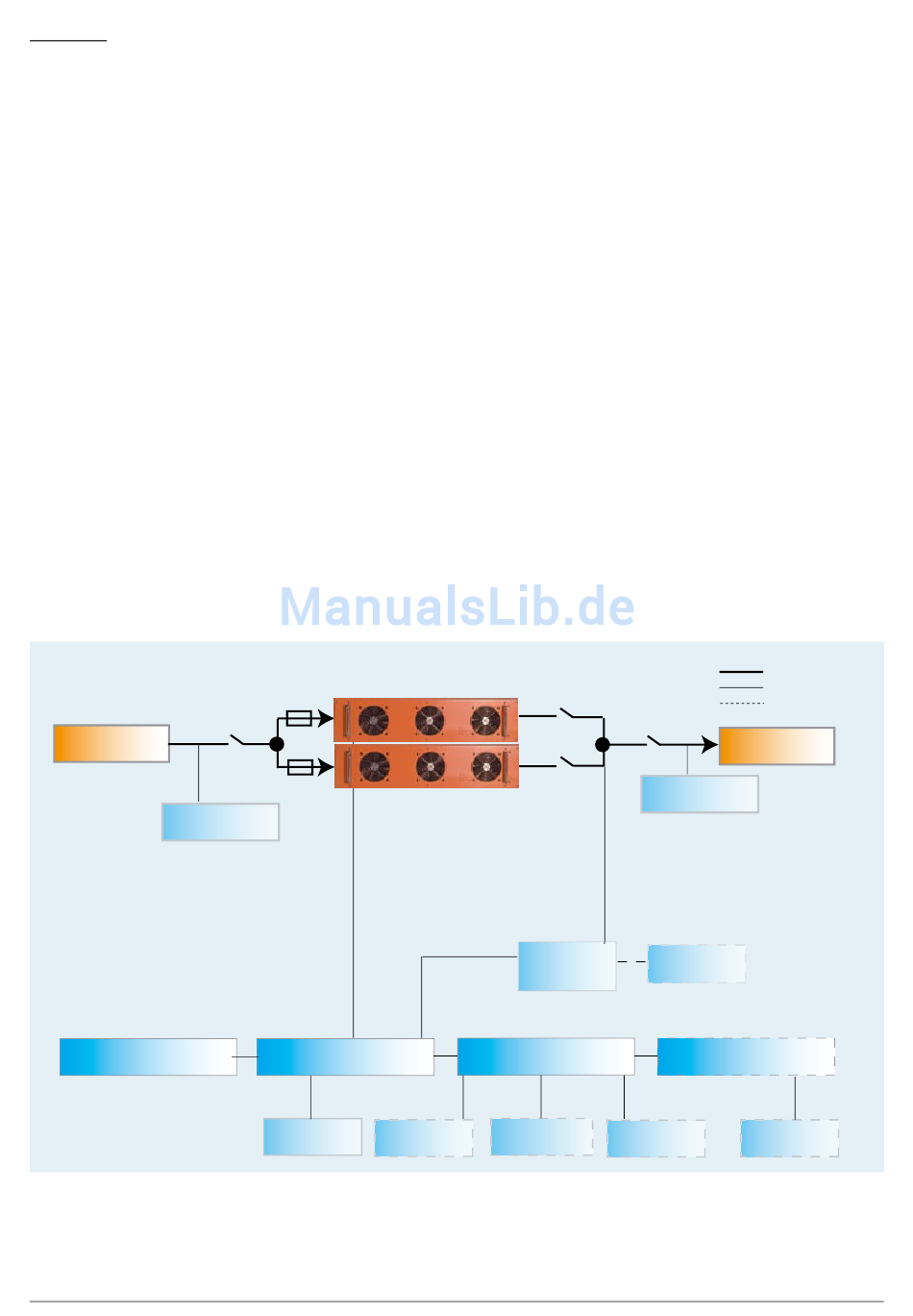

Blockschaltplan

DC
Freischalter
DC Eingang
DC Überspannungs-
ableiter
Systemregler / Display
Abbildung: Blockschaltplan
8
SOLIVIA 11 EU G3 R Inverter Racks
Backplane controller
Generatoran-
Lüfter
schlusskasten
AC
...
Rack 1
Freischalter
Rack 6
DC Versor-
gungsleitung
24 V
Schnittstellenanschlussplatte
Telefon
Leistung
Steuerung
Optional
AC Ausgang
AC Überspannungs-
ableiter
AC Netzleitung
230 V
Überwachungssystem
Kommuikation
Sensoren
