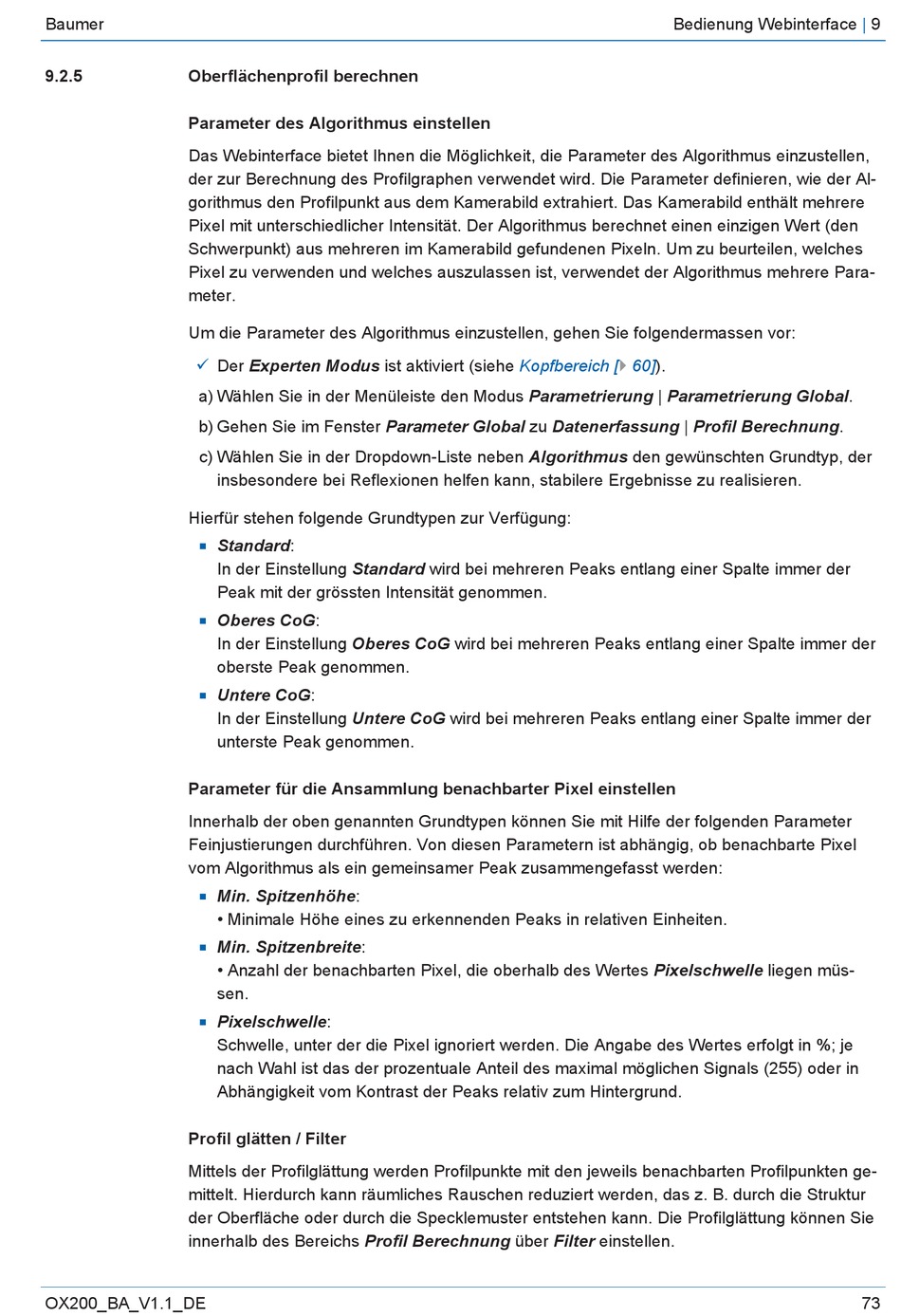

9.2.5 Oberflächenprofil berechnen
Parameter des Algorithmus einstellen
Das Webinterface bietet Ihnen die Möglichkeit, die Parameter des Algorithmus einzustellen,
der zur Berechnung des Profilgraphen verwendet wird. Die Parameter definieren, wie der Al-
gorithmus den Profilpunkt aus dem Kamerabild extrahiert. Das Kamerabild enthält mehrere
Pixel mit unterschiedlicher Intensität. Der Algorithmus berechnet einen einzigen Wert (den
Schwerpunkt) aus mehreren im Kamerabild gefundenen Pixeln. Um zu beurteilen, welches
Pixel zu verwenden und welches auszulassen ist, verwendet der Algorithmus mehrere Para-
meter.
Um die Parameter des Algorithmus einzustellen, gehen Sie folgendermassen vor:
ü
a) Wählen Sie in der Menüleiste den Modus Parametrierung | Parametrierung Global.
b) Gehen Sie im Fenster Parameter Global zu Datenerfassung | Profil Berechnung.
c) Wählen Sie in der Dropdown-Liste neben Algorithmus den gewünschten Grundtyp, der
Hierfür stehen folgende Grundtypen zur Verfügung:
n
n
n
Parameter für die Ansammlung benachbarter Pixel einstellen
Innerhalb der oben genannten Grundtypen können Sie mit Hilfe der folgenden Parameter
Feinjustierungen durchführen. Von diesen Parametern ist abhängig, ob benachbarte Pixel
vom Algorithmus als ein gemeinsamer Peak zusammengefasst werden:
n
n
n
Profil glätten / Filter
Mittels der Profilglättung werden Profilpunkte mit den jeweils benachbarten Profilpunkten ge-
mittelt. Hierdurch kann räumliches Rauschen reduziert werden, das z. B. durch die Struktur
der Oberfläche oder durch die Specklemuster entstehen kann. Die Profilglättung können Sie
innerhalb des Bereichs Profil Berechnung über Filter einstellen.
OX200_BA_V1.1_DE
Der Experten Modus ist aktiviert (siehe
insbesondere bei Reflexionen helfen kann, stabilere Ergebnisse zu realisieren.
Standard:
In der Einstellung Standard wird bei mehreren Peaks entlang einer Spalte immer der
Peak mit der grössten Intensität genommen.
Oberes CoG:
In der Einstellung Oberes CoG wird bei mehreren Peaks entlang einer Spalte immer der
oberste Peak genommen.
Untere CoG:
In der Einstellung Untere CoG wird bei mehreren Peaks entlang einer Spalte immer der
unterste Peak genommen.
Min. Spitzenhöhe:
• Minimale Höhe eines zu erkennenden Peaks in relativen Einheiten.
Min. Spitzenbreite:
• Anzahl der benachbarten Pixel, die oberhalb des Wertes Pixelschwelle liegen müs-
sen.
Pixelschwelle:
Schwelle, unter der die Pixel ignoriert werden. Die Angabe des Wertes erfolgt in %; je
nach Wahl ist das der prozentuale Anteil des maximal möglichen Signals (255) oder in
Abhängigkeit vom Kontrast der Peaks relativ zum Hintergrund.
Bedienung Webinterface
Kopfbereich [} 60]).
